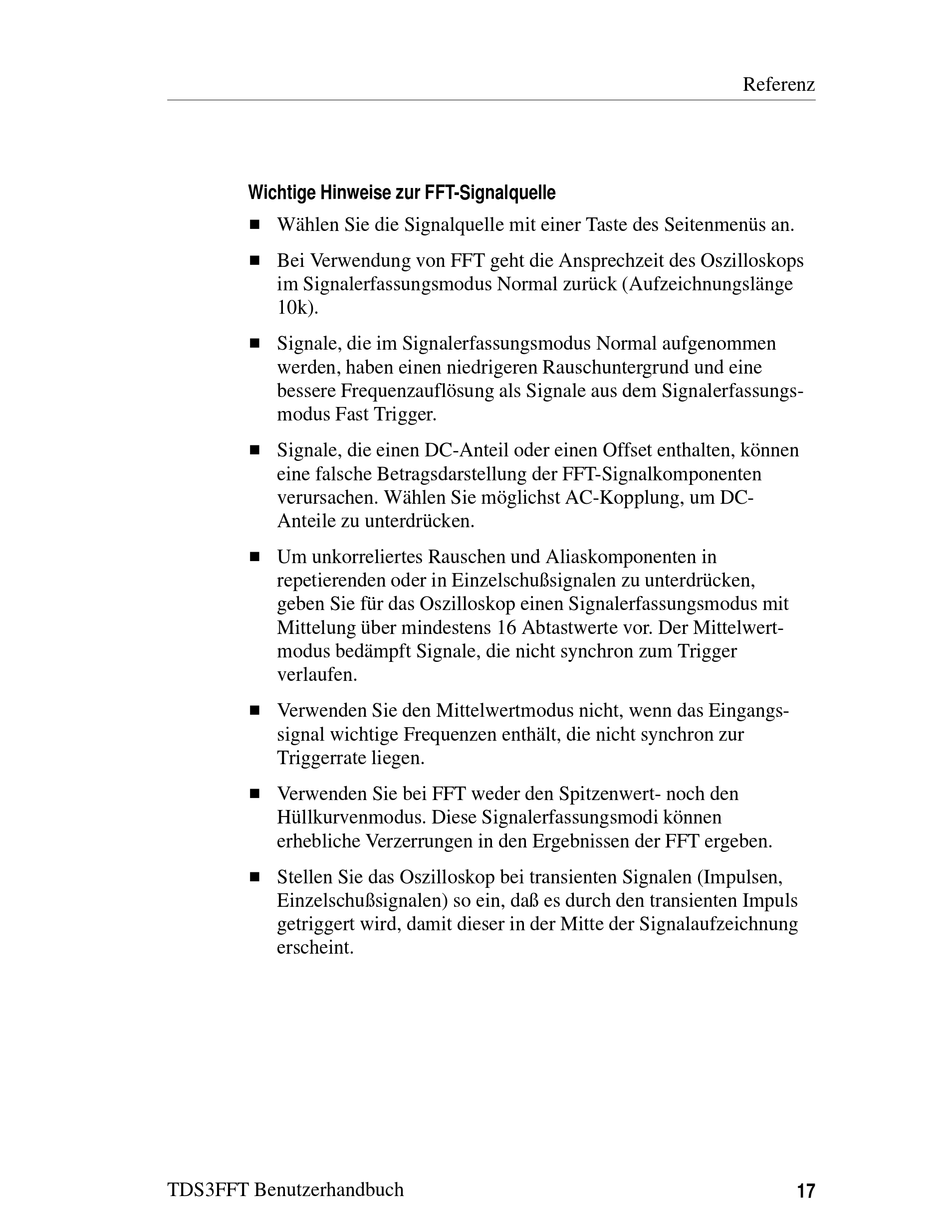

Wichtige Hinweise zur FFT-Signalquelle
H Wählen Sie die Signalquelle mit einer Taste des Seitenmenüs an.
H Bei Verwendung von FFT geht die Ansprechzeit des Oszilloskops
im Signalerfassungsmodus Normal zurück (Aufzeichnungslänge
10k).
H Signale, die im Signalerfassungsmodus Normal aufgenommen
werden, haben einen niedrigeren Rauschuntergrund und eine
bessere Frequenzauflösung als Signale aus dem Signalerfassungs-
modus Fast Trigger.
H Signale, die einen DC-Anteil oder einen Offset enthalten, können
eine falsche Betragsdarstellung der FFT-Signalkomponenten
verursachen. Wählen Sie möglichst AC-Kopplung, um DC-
Anteile zu unterdrücken.
H Um unkorreliertes Rauschen und Aliaskomponenten in
repetierenden oder in Einzelschußsignalen zu unterdrücken,
geben Sie für das Oszilloskop einen Signalerfassungsmodus mit
Mittelung über mindestens 16 Abtastwerte vor. Der Mittelwert-
modus bedämpft Signale, die nicht synchron zum Trigger
verlaufen.
H Verwenden Sie den Mittelwertmodus nicht, wenn das Eingangs-
signal wichtige Frequenzen enthält, die nicht synchron zur
Triggerrate liegen.
H Verwenden Sie bei FFT weder den Spitzenwert- noch den
Hüllkurvenmodus. Diese Signalerfassungsmodi können
erhebliche Verzerrungen in den Ergebnissen der FFT ergeben.
H Stellen Sie das Oszilloskop bei transienten Signalen (Impulsen,
Einzelschußsignalen) so ein, daß es durch den transienten Impuls
getriggert wird, damit dieser in der Mitte der Signalaufzeichnung
erscheint.
TDS3FFT Benutzerhandbuch
Referenz
17
