Meßkonzepte
Der folgende Abschnitt führt in die Konzepte der Messung von
Frequenzkomponenten eines Signals durch FFT ein. Diese Angaben
sind für alle Benutzer gedacht, die mit den Konzepten der FFT-Mes-
sungen nicht vertraut sind.
FFT-Analyse
Eine FFT-Analyse setzt, wie bereits erwähnt, Signale, die normaler-
weise im Zeitbereich erfaßt werden (repetierende oder Einzel-
schußerfassung), mathematisch in deren Frequenzkomponenten um.
Sie wertet hierzu sämtliche Daten der Signalaufzeichnung aus, von
der Abtastzeit Null bis zu einem Maximum von 500 Punkten (Fast
Trigger) bzw. 10.000 Punkten (Normal).
Die FFT-Funktion verarbeitet die Signalaufzeichnung und gibt eine
FFT-Aufzeichnung im Frequenzbereich aus, die die Frequenzkompo-
nenten des Eingangssignals von DC (0 Hz) bis zur halben Abtastfre-
quenz enthält (diese wird auch als Nyquistfrequenz bezeichnet; siehe
Seite 14).

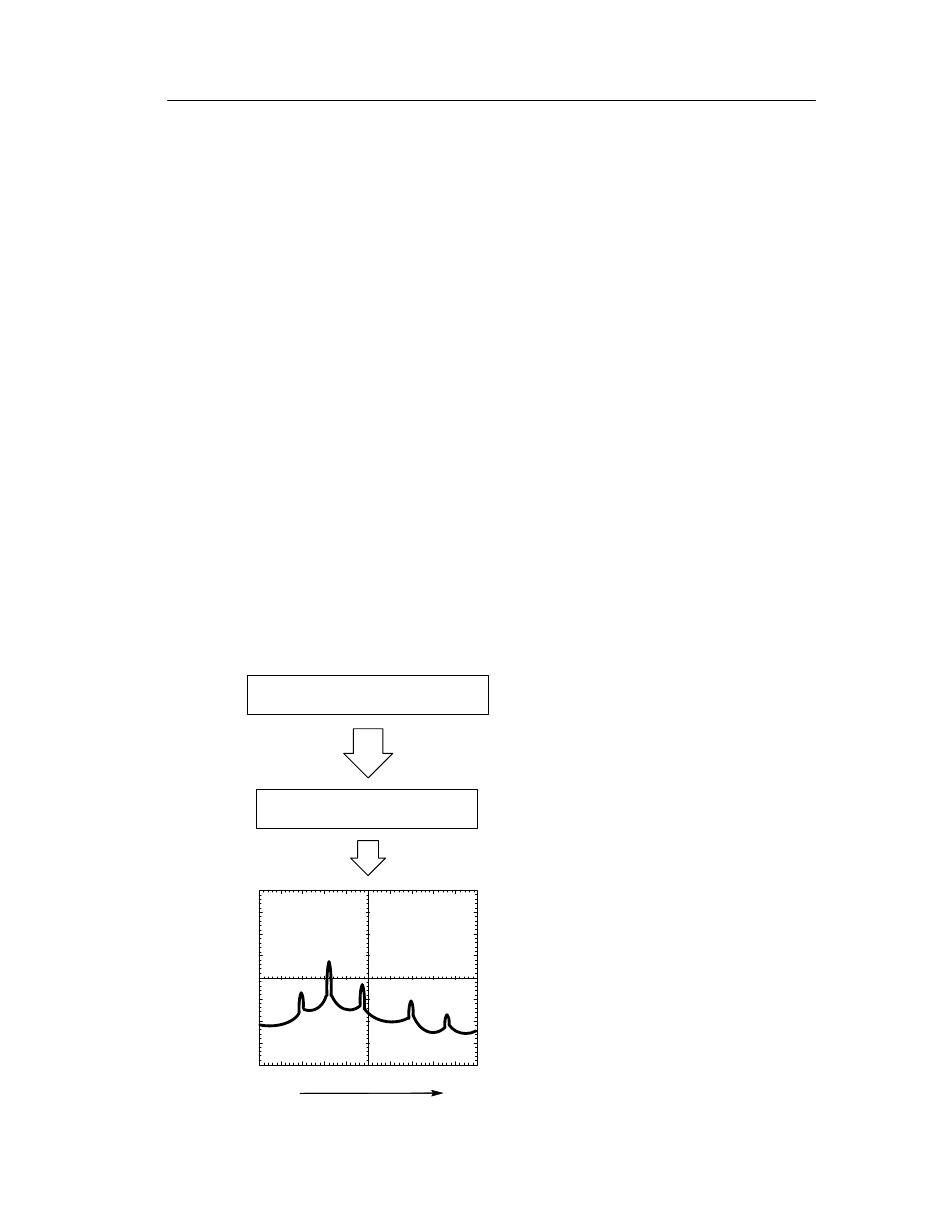

Signalaufzeichnung
FFT-Aufzeichnung im
Frequenzbereich
0 Hz
TDS3FFT Benutzerhandbuch
500 Datenpunkte (Fast Trigger)
oder 10k Datenpunkte (Normal)
FFT
FFT-Signal im
Frequenzbereich
½ Abtastfrequenz
Betriebsweise
9
