Referenz

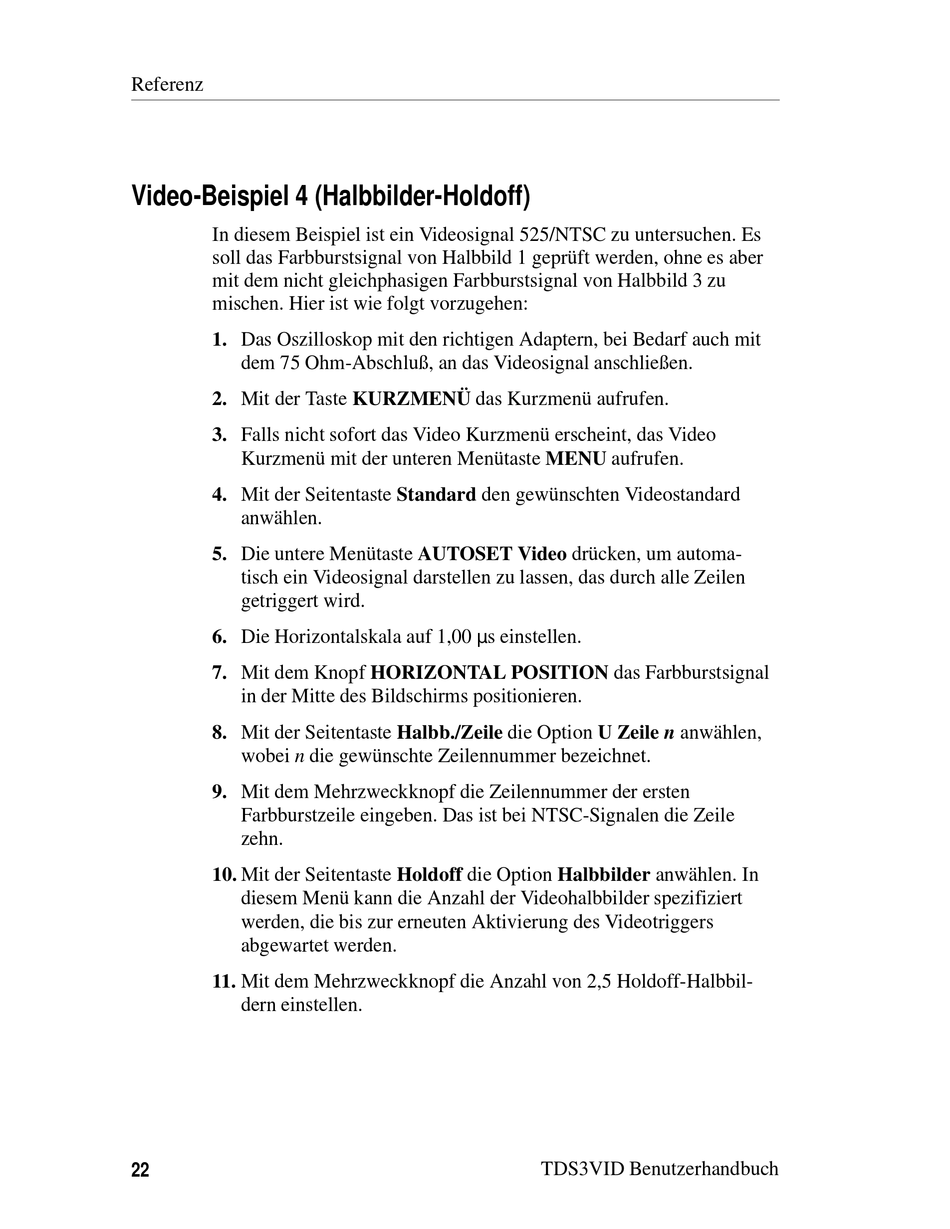

Video-Beispiel 4 (Halbbilder-Holdoff)
In diesem Beispiel ist ein Videosignal 525/NTSC zu untersuchen. Es
soll das Farbburstsignal von Halbbild 1 geprüft werden, ohne es aber
mit dem nicht gleichphasigen Farbburstsignal von Halbbild 3 zu
mischen. Hier ist wie folgt vorzugehen:
1. Das Oszilloskop mit den richtigen Adaptern, bei Bedarf auch mit
dem 75 Ohm-Abschluß, an das Videosignal anschließen.
2. Mit der Taste KURZMENÜ das Kurzmenü aufrufen.
3. Falls nicht sofort das Video Kurzmenü erscheint, das Video
Kurzmenü mit der unteren Menütaste MENU aufrufen.
4. Mit der Seitentaste Standard den gewünschten Videostandard
anwählen.
5. Die untere Menütaste AUTOSET Video drücken, um automa-
tisch ein Videosignal darstellen zu lassen, das durch alle Zeilen
getriggert wird.
6. Die Horizontalskala auf 1,00
7. Mit dem Knopf HORIZONTAL POSITION das Farbburstsignal
in der Mitte des Bildschirms positionieren.
8. Mit der Seitentaste Halbb./Zeile die Option U Zeile n anwählen,
wobei n die gewünschte Zeilennummer bezeichnet.
9. Mit dem Mehrzweckknopf die Zeilennummer der ersten
Farbburstzeile eingeben. Das ist bei NTSC-Signalen die Zeile
zehn.
10. Mit der Seitentaste Holdoff die Option Halbbilder anwählen. In
diesem Menü kann die Anzahl der Videohalbbilder spezifiziert
werden, die bis zur erneuten Aktivierung des Videotriggers
abgewartet werden.
11. Mit dem Mehrzweckknopf die Anzahl von 2,5 Holdoff-Halbbil-
dern einstellen.
22
m
s einstellen.
TDS3VID Benutzerhandbuch
