Slew Rate-Triggerung
Eine Slew Rate-Triggerung erfolgt, wenn die Triggerquelle eine
Impulsflanke erkennt, die die Spanne zwischen zwei Amplituden-
pegeln schneller bzw. langsamer als spezifiziert durchläuft. Bei der
Slew Rate-Triggerung wird also die Steigung (Änderung in der
Signalspannung, bezogen auf die benötigte Zeit) einer Impulsflanke
geprüft (Anstiegs-/Abfallzeit).
Das Oszilloskop kann durch positive oder negative Slew Rates
getriggert werden. Die Vorgabe für die Slew Rate ergibt sich aus der
Kombination eines hohen und eines niedrigen Schwellwertpegels
und einer Delta-Zeit.

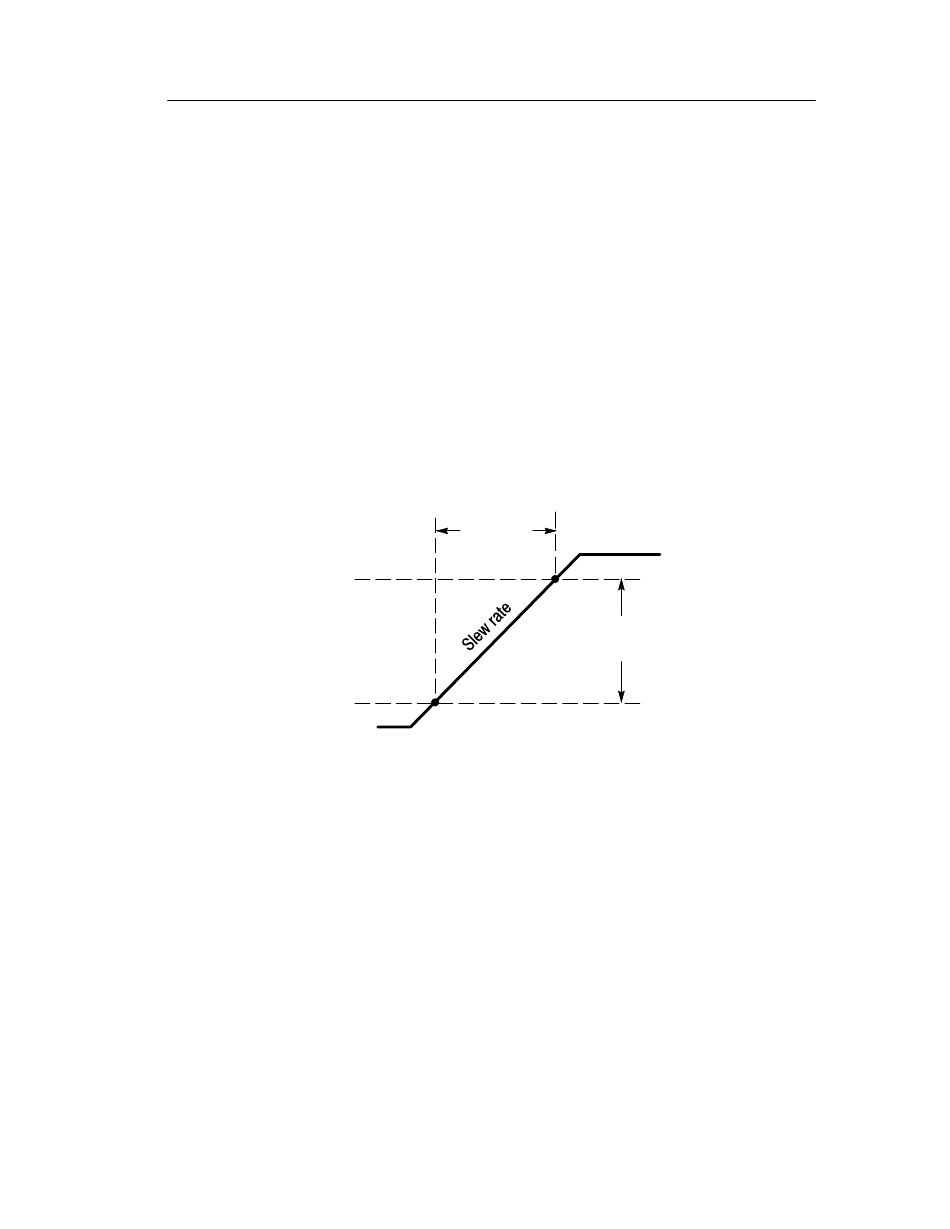

Schwellwert
High
Schwellwert
Low
TDS3TRG Benutzerhandbuch
Delta Zeit
(Schwellwert high - Schwellwert low)
Slew Rate = Delta Spannung ÷ Delta Zeit
Referenz
Delta Spannung
33
