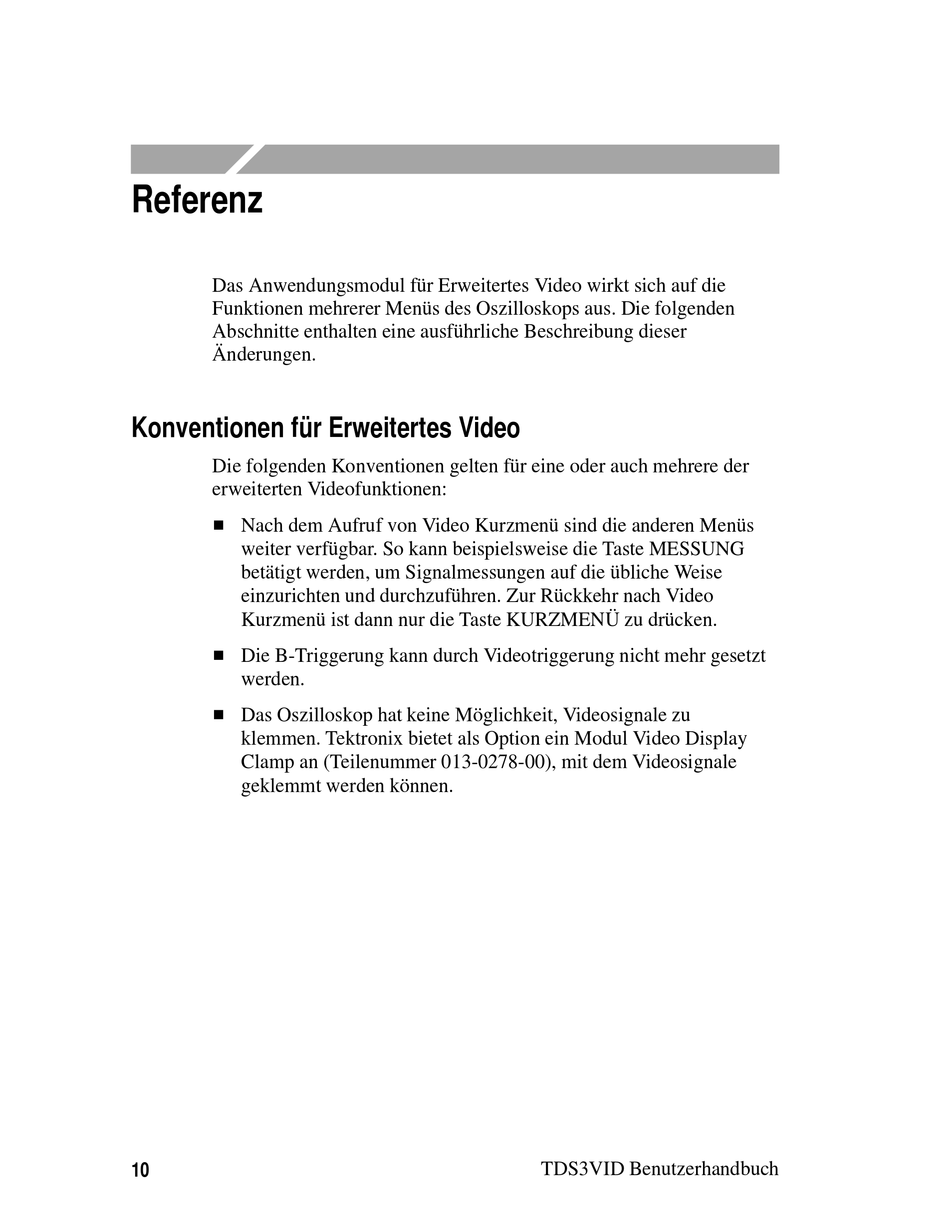

Referenz
Das Anwendungsmodul für Erweitertes Video wirkt sich auf die
Funktionen mehrerer Menüs des Oszilloskops aus. Die folgenden
Abschnitte enthalten eine ausführliche Beschreibung dieser
Änderungen.
Konventionen für Erweitertes Video
Die folgenden Konventionen gelten für eine oder auch mehrere der
erweiterten Videofunktionen:
H Nach dem Aufruf von Video Kurzmenü sind die anderen Menüs
weiter verfügbar. So kann beispielsweise die Taste MESSUNG
betätigt werden, um Signalmessungen auf die übliche Weise
einzurichten und durchzuführen. Zur Rückkehr nach Video
Kurzmenü ist dann nur die Taste KURZMENÜ zu drücken.
H Die B-Triggerung kann durch Videotriggerung nicht mehr gesetzt
werden.
H Das Oszilloskop hat keine Möglichkeit, Videosignale zu
klemmen. Tektronix bietet als Option ein Modul Video Display
Clamp an (Teilenummer 013-0278-00), mit dem Videosignale
geklemmt werden können.
10
TDS3VID Benutzerhandbuch
