Betriebsweise
FFT-Fenster
Die FFT-Analyse unterstellt, daß der Teil der Signalaufzeichnung,
der mit FFT ausgewertet werden soll, ein periodisches Signal
darstellt, das im oder nahe dem Nulldurchgang beginnt und endet
(das also aus einer ganzen Zahl von Zyklen besteht). Wenn ein
Signal mit der gleichen Amplitude beginnt und endet, enthält der
Signalzug keine künstlichen Sprungstellen, und sowohl die
Frequenzen wie die Amplituden werden richtig berechnet.
Bei einer gebrochenen Anzahl von Zyklen in der Signalaufzeichnung
liegen die Anfangs- und Endpunkte des Signals bei unterschiedlichen
Amplituden. Die Übergänge zwischen den Anfangs- und Endpunkten
verursachen Sprünge im Signalzug, die als hochfrequente Transien-
ten interpretiert werden. Diese Transienten verursachen damit falsche
Frequenzinformationen in der Frequenzbereichsaufzeichnung.

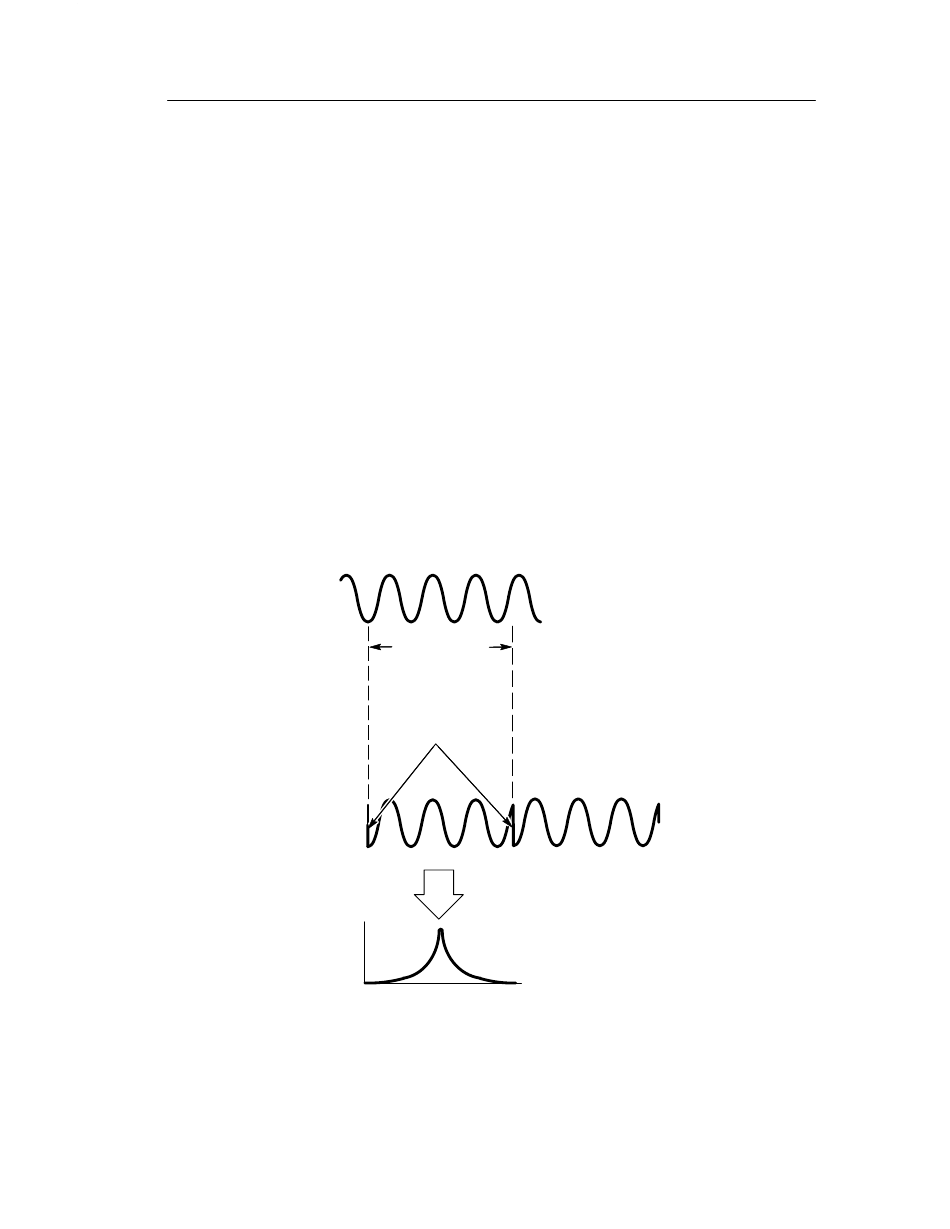

Signal im
Zeitbereich
(YT)
Signal-
datenpunkte
Sprünge
Signal für
die FFT
FFT
Ohne Fensterfunktionen
TDS3FFT Benutzerhandbuch
11
