Betriebsweise
Nyquistfrequenz
Die höchste Frequenz, die mit einem Digitaloszilloskop noch
fehlerfrei gemessen werden kann, entspricht der Hälfte der
Abtastrate oder -frequenz. Diese Frequenz wird als Nyquistfrequenz
bezeichnet. Das FFT-Signal gibt die Frequenzkomponenten des
Eingangssignals von DC (0 Hz) bis zur Nyquistfrequenz wieder.

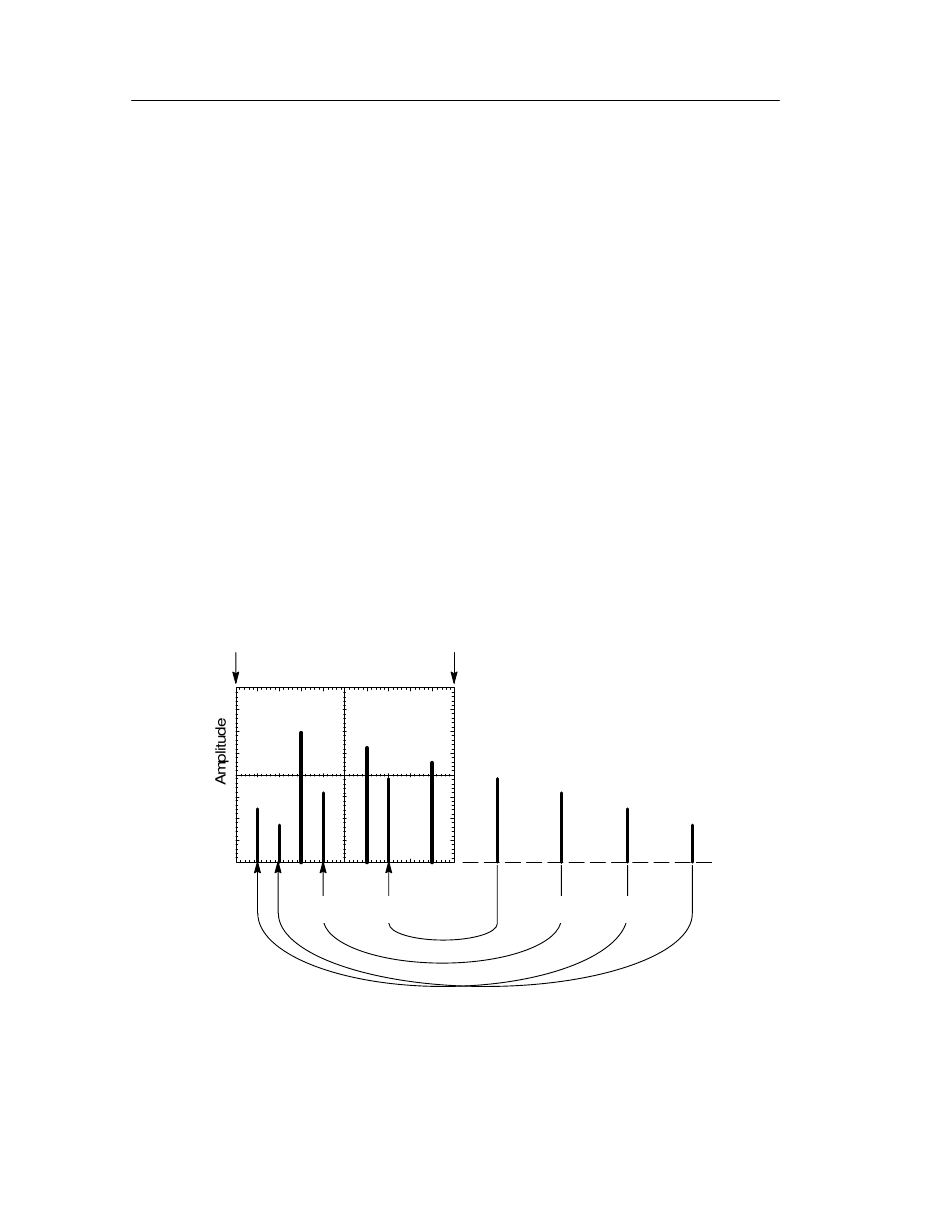

Aliasing
Probleme ergeben sich immer dann, wenn das Oszilloskop Signale
mit Frequenzkomponenten erfaßt, die über der Nyquistfrequenz
liegen. Die über der Nyquistfrequenz liegenden Frequenzkomponen-
ten werden zu selten abgetastet und scheinen um die Nyquistfre-
quenz „zurückgeklappt" zu sein, so daß sie im FFT-Signal als
Komponenten niedrigerer Frequenz erscheinen. Diese fehlerhaft
wiedergegebenen Komponenten werden als Aliasfrequenzen
[Spiegelfrequenzen] bezeichnet.
0 Hz
Aliasfrequenzen
14
Nyquistfrequenz
(½ Abtastrate)
Frequenz
Istfrequenzen
TDS3FFT Benutzerhandbuch
