Betriebsweise
Die Komfort-Triggerfunktionen ermöglichen die Erfassung von
Signalen auch bei derartigen Problemen. Außerdem lassen sich hier
auch Parameter wie die Impulsbreite, Zeitdifferenzen, logische
Vergleiche zwischen zwei Signalen und doppelte Schwellwerte
vorgeben, die die Triggerbedingungen noch näher eingrenzen.

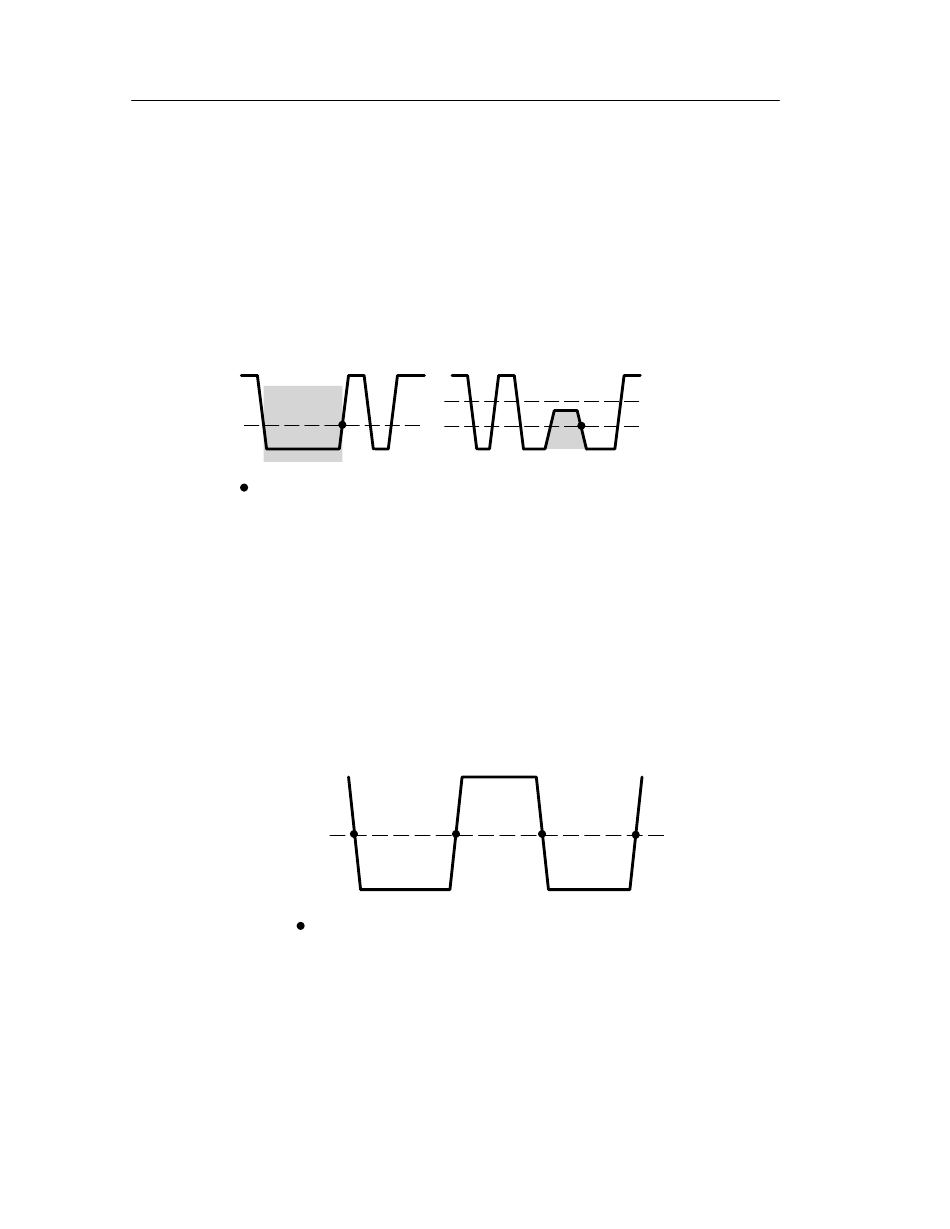

Impulsbreite
= Triggerpunkt
Schwellwerte
Bei Impuls- wie bei Logiktriggerung wird das Oszilloskop ausgelöst,
sobald ein oder zwei Signale logisch wahr sind. Um festzulegen, ob
ein Signal wahr oder unwahr ist, muß ein Signalreferenzpunkt
vorgegeben werden, der zwei Signalzustände gegeneinander
abgrenzt. Zur Vorgabe dieses Referenzpunkts ist für jedes Triggersig-
nal ein Spannungsschwellwert zu spezifizieren. Bei Überschreitung
des Schwellwerts kippt der Zustandswert dieses Signals um.
Einstellung
des
Spannungs-
schwellwerts
des Signals
10
Logikstatus
High
Logikstatus
Low
= Übergangspunkt
zwischen zwei Zuständen
Runt-Impuls
Logikstatus
Low
TDS3TRG Benutzerhandbuch
