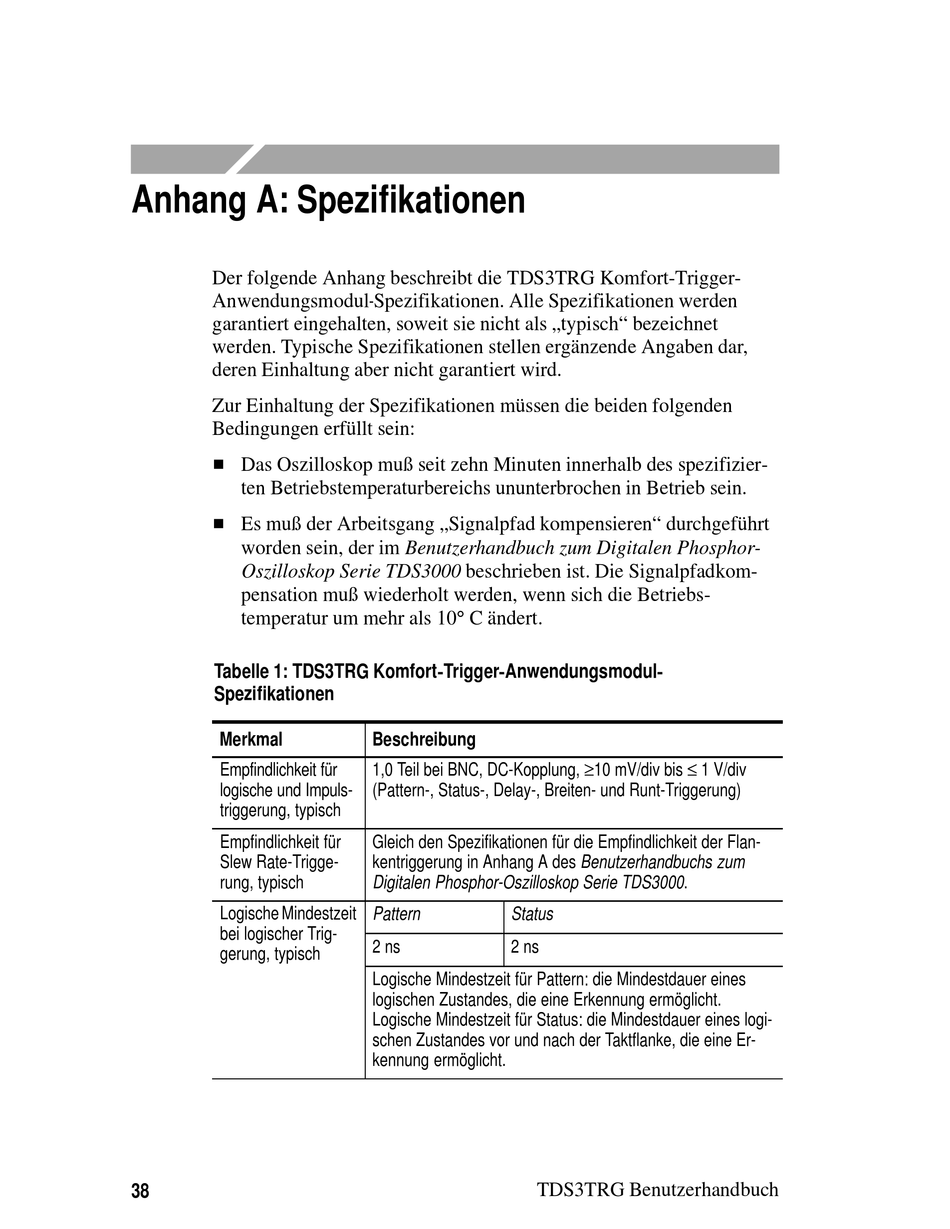

Anhang A: Spezifikationen
Der folgende Anhang beschreibt die TDS3TRG Komfort-Trigger-
Anwendungsmodul
garantiert eingehalten, soweit sie nicht als „typisch" bezeichnet
werden. Typische Spezifikationen stellen ergänzende Angaben dar,
deren Einhaltung aber nicht garantiert wird.
Zur Einhaltung der Spezifikationen müssen die beiden folgenden
Bedingungen erfüllt sein:
H Das Oszilloskop muß seit zehn Minuten innerhalb des spezifizier-
ten Betriebstemperaturbereichs ununterbrochen in Betrieb sein.
H Es muß der Arbeitsgang „Signalpfad kompensieren" durchgeführt
worden sein, der im Benutzerhandbuch zum Digitalen Phosphor-
Oszilloskop Serie TDS3000 beschrieben ist. Die Signalpfadkom-
pensation muß wiederholt werden, wenn sich die Betriebs-
temperatur um mehr als 10° C ändert.
Tabelle 1: TDS3TRG Komfort-Trigger-Anwendungsmodul-
Spezifikationen
Merkmal
Empfindlichkeit für
logische und Impuls-
triggerung, typisch
Empfindlichkeit für
Slew Rate-Trigge-
rung, typisch
Logische Mindestzeit Pattern
bei logischer Trig-
gerung, typisch
38
Spezifikationen. Alle Spezifikationen werden
-
Beschreibung
1,0 Teil bei BNC, DC-Kopplung, ≥10 mV/div bis ≤ 1 V/div
(Pattern-, Status-, Delay-, Breiten- und Runt-Triggerung)
Gleich den Spezifikationen für die Empfindlichkeit der Flan-
kentriggerung in Anhang A des Benutzerhandbuchs zum
Digitalen Phosphor-Oszilloskop Serie TDS3000.
Status
2 ns
2 ns
Logische Mindestzeit für Pattern: die Mindestdauer eines
logischen Zustandes, die eine Erkennung ermöglicht.
Logische Mindestzeit für Status: die Mindestdauer eines logi-
schen Zustandes vor und nach der Taktflanke, die eine Er-
kennung ermöglicht.
TDS3TRG Benutzerhandbuch
