Referenz

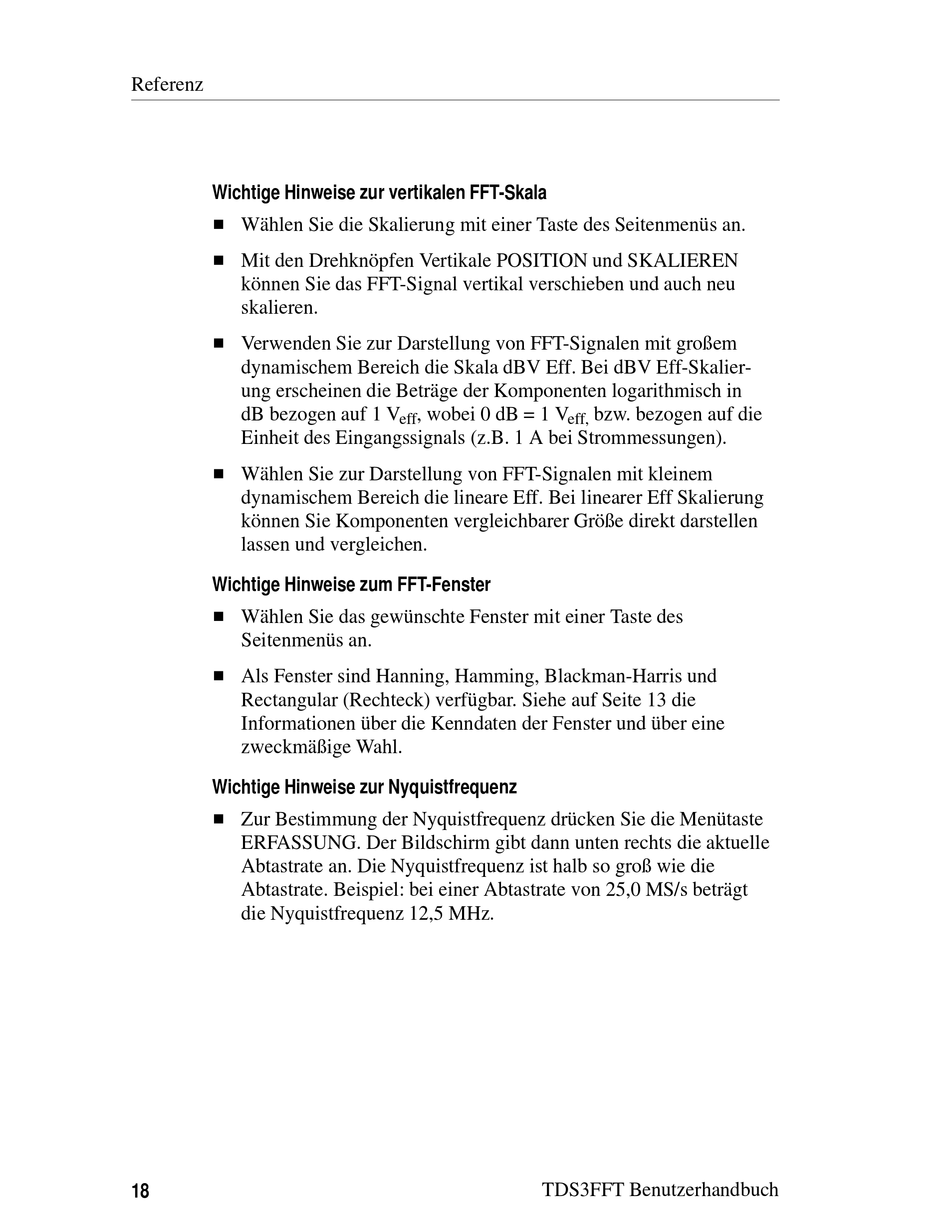

Wichtige Hinweise zur vertikalen FFT-Skala
H Wählen Sie die Skalierung mit einer Taste des Seitenmenüs an.
H Mit den Drehknöpfen Vertikale POSITION und SKALIEREN
können Sie das FFT-Signal vertikal verschieben und auch neu
skalieren.
H Verwenden Sie zur Darstellung von FFT-Signalen mit großem
dynamischem Bereich die Skala dBV Eff. Bei dBV Eff-Skalier-
ung erscheinen die Beträge der Komponenten logarithmisch in
dB bezogen auf 1 V
Einheit des Eingangssignals (z.B. 1 A bei Strommessungen).
H Wählen Sie zur Darstellung von FFT-Signalen mit kleinem
dynamischem Bereich die lineare Eff. Bei linearer Eff Skalierung
können Sie Komponenten vergleichbarer Größe direkt darstellen
lassen und vergleichen.
Wichtige Hinweise zum FFT-Fenster
H Wählen Sie das gewünschte Fenster mit einer Taste des
Seitenmenüs an.
H Als Fenster sind Hanning, Hamming, Blackman-Harris und
Rectangular (Rechteck) verfügbar. Siehe auf Seite 13 die
Informationen über die Kenndaten der Fenster und über eine
zweckmäßige Wahl.
Wichtige Hinweise zur Nyquistfrequenz
H Zur Bestimmung der Nyquistfrequenz drücken Sie die Menütaste
ERFASSUNG. Der Bildschirm gibt dann unten rechts die aktuelle
Abtastrate an. Die Nyquistfrequenz ist halb so groß wie die
Abtastrate. Beispiel: bei einer Abtastrate von 25,0 MS/s beträgt
die Nyquistfrequenz 12,5 MHz.
18
, wobei 0 dB = 1 V
eff
eff,
TDS3FFT Benutzerhandbuch
bzw. bezogen auf die
