Referenz
Zoomen von FFT-Signalen
Mit der Taste Zoom in Verbindung mit den Bedienelementen
Horizontale POSITION und SKALIEREN können Sie FFT-Signale
vergrößern lassen. Bei einer Änderung des Zoomfaktors dehnt sich
das FFT-Signal horizontal um die mittlere senkrechte Rasterlinie.
Die Vertikalvergrößerung des FFT-Signals erfolgt um die Markierung
M herum (das Icon des Referenzpunkts für berechnete Signale am
linken Rand der Anzeige). Zoomen wirkt sich weder auf die
Zeitbasis des Oszilloskops noch auf die Triggereinstellungen aus.
HINWEIS. FFT-Signale werden aus der vollständigen Aufzeichnung
des Eingangssignals berechnet. Beim Zoomen auf einen Teil des
Eingangssignals oder des FFT-Signals erfolgt keine Neuberechnung
des FFT-Signals für diesen Teil.
Messen von FFT-Signalen mit den Cursorn
Mit den Cursorn können Sie zwei Meßwerte von FFT-Signalen
abrufen: deren Betrag (in dB, oder in den Vertikaleinheiten des
Eingangssignals, z.B. in A) und deren Frequenz (in Hz). Beträge in
dB beziehen sich auf 0 dB, wobei 0 dB = 1 V
. Mit den horizonta-
eff
len Cursorn (H-Balken) messen Sie den Betrag, mit den vertikalen
Cursorn (V-Balken) die Frequenz.

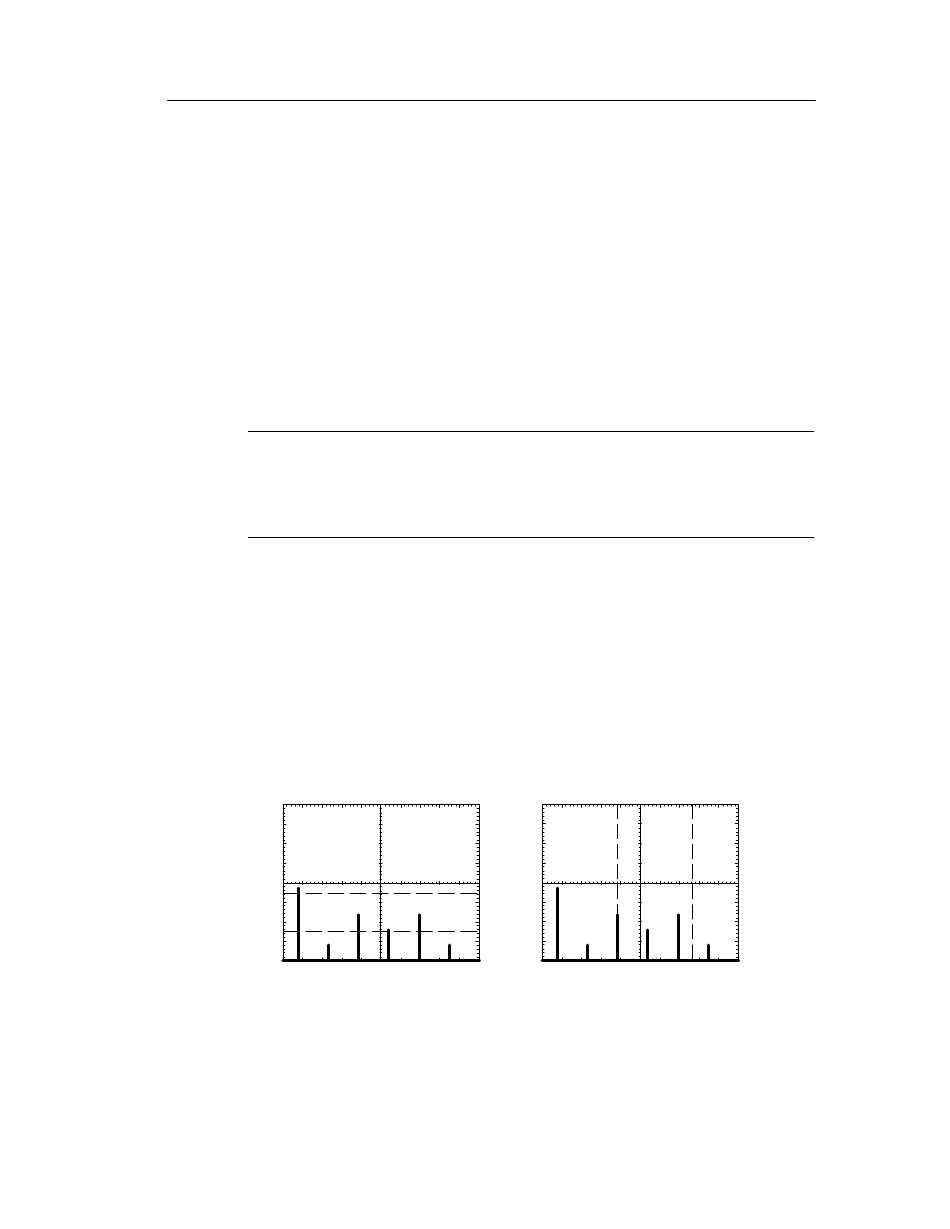

Betragscursor (H-Balken)
Frequenzcursor (V-Balken)
TDS3FFT Benutzerhandbuch
19
