Referenz
Oszilloskop nach der entsprechenden Vorgabe durch alle geraden
Halbbilder getriggert.
Vorgabe: Triggerung durch ein ungeradzahliges Halbbild bewirkt
Triggerung durch alle ungeradzahligen Halbbilder (Beispiel: NTSC-Signal).
T
Halbbild 1
T
= Triggerpunkte
Die Funktion Holdoff Halbbilder bewirkt, daß das Oszilloskop stets
im gleichen Halbbild getriggert wird. Sie setzt ein, sobald das
Oszilloskop ein gültiges Triggerereignis erkennt. Das Oszilloskop
erfaßt das Signal und sperrt das Triggersystem bis zum Ablauf der
spezifizierten Anzahl von Halbbildern. Danach aktiviert es das
Video-Triggersystem wieder und wartet auf den nächsten gültigen
Videotrigger. Auf diese Weise wird das Oszilloskop immer durch das
gleiche Halbbild getriggert.

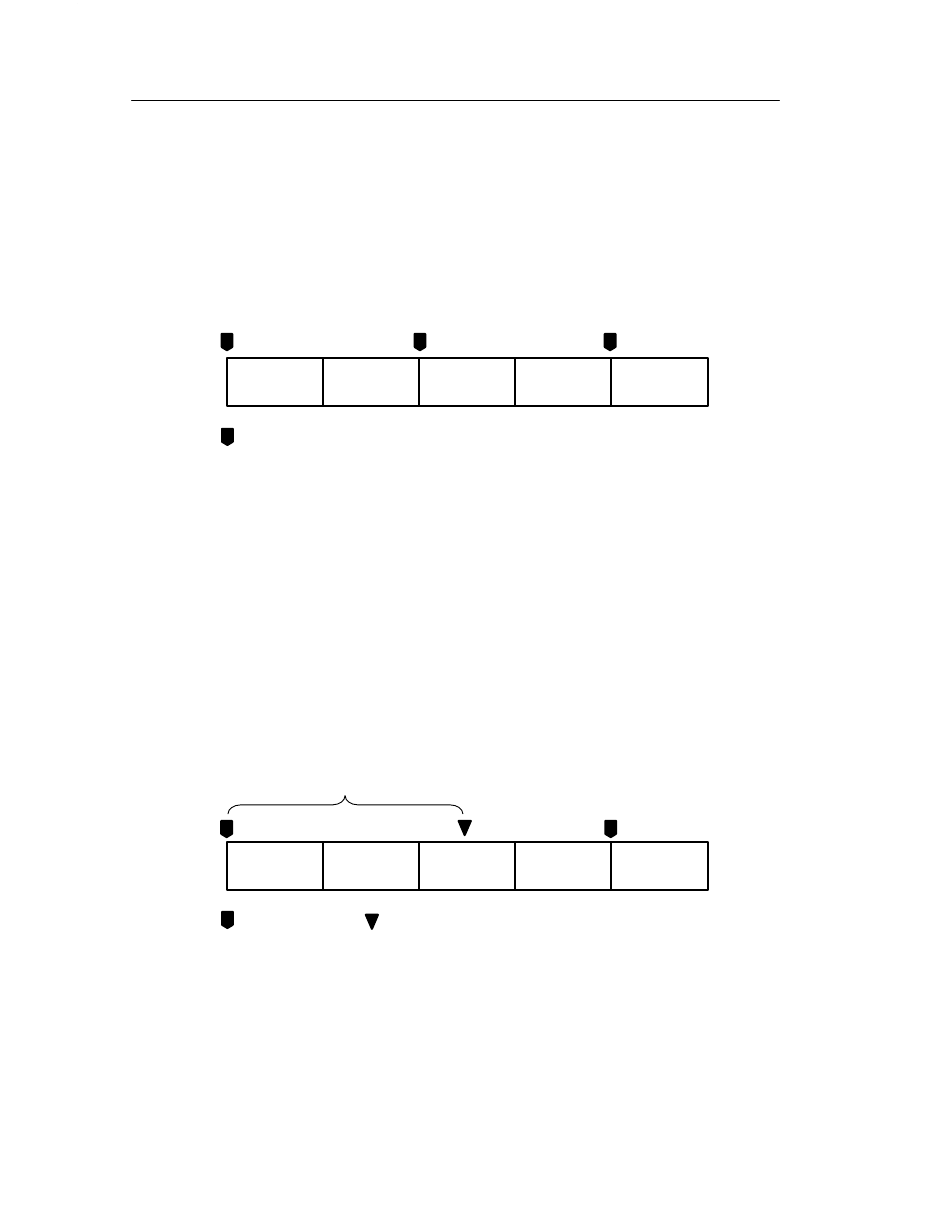

Holdoff-Halbbild: durch einen Holdoff von 2,5 Halbbildern wird immer beim
gleichen ungeradzahligen Halbbild getriggert (Beispiel: NTSC-Signal).
Holdoff-Halbbilder = 2,5
T
Halbbild 1
T
= Triggerpunkte
Mit der Triggerung mit Halbbilder-Holdoff kann die Triggerung zwar
immer durch das gleiche, nicht aber durch ein spezifisches Halbbild
ausgelöst werden. Erst die Taste SINGLE SEQ läßt das Oszilloskop
durch ein bestimmtes Halbbild triggern.
12
T
Halbbild 2
Halbbild 3
Halbbild 2
Halbbild 3
= Videotriggerung gesetzt
T
Halbbild 4
Halbbild 1 ...
T
Halbbild 4
Halbbild 1 ...
Triggerimpulse bleiben
während des Holdoffs
unberücksichtigt
TDS3VID Benutzerhandbuch
