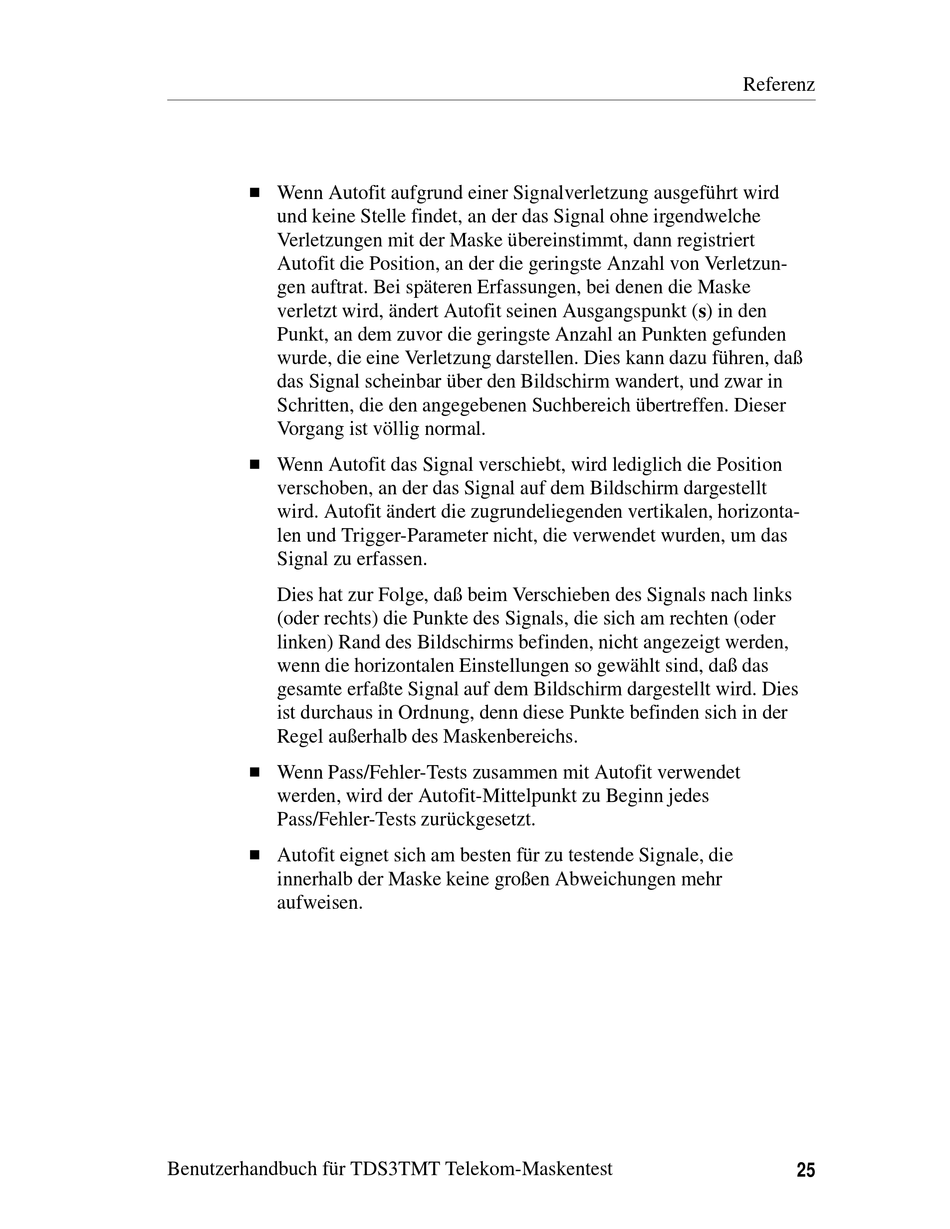

H Wenn Autofit aufgrund einer Signalverletzung ausgeführt wird
und keine Stelle findet, an der das Signal ohne irgendwelche
Verletzungen mit der Maske übereinstimmt, dann registriert
Autofit die Position, an der die geringste Anzahl von Verletzun-
gen auftrat. Bei späteren Erfassungen, bei denen die Maske
verletzt wird, ändert Autofit seinen Ausgangspunkt (s) in den
Punkt, an dem zuvor die geringste Anzahl an Punkten gefunden
wurde, die eine Verletzung darstellen. Dies kann dazu führen, daß
das Signal scheinbar über den Bildschirm wandert, und zwar in
Schritten, die den angegebenen Suchbereich übertreffen. Dieser
Vorgang ist völlig normal.
H Wenn Autofit das Signal verschiebt, wird lediglich die Position
verschoben, an der das Signal auf dem Bildschirm dargestellt
wird. Autofit ändert die zugrundeliegenden vertikalen, horizonta-
len und Trigger-Parameter nicht, die verwendet wurden, um das
Signal zu erfassen.
Dies hat zur Folge, daß beim Verschieben des Signals nach links
(oder rechts) die Punkte des Signals, die sich am rechten (oder
linken) Rand des Bildschirms befinden, nicht angezeigt werden,
wenn die horizontalen Einstellungen so gewählt sind, daß das
gesamte erfaßte Signal auf dem Bildschirm dargestellt wird. Dies
ist durchaus in Ordnung, denn diese Punkte befinden sich in der
Regel außerhalb des Maskenbereichs.
H Wenn Pass/Fehler-Tests zusammen mit Autofit verwendet
werden, wird der Autofit-Mittelpunkt zu Beginn jedes
Pass/Fehler-Tests zurückgesetzt.
H Autofit eignet sich am besten für zu testende Signale, die
innerhalb der Maske keine großen Abweichungen mehr
aufweisen.
Benutzerhandbuch für TDS3TMT Telekom-Maskentest
Referenz
25
