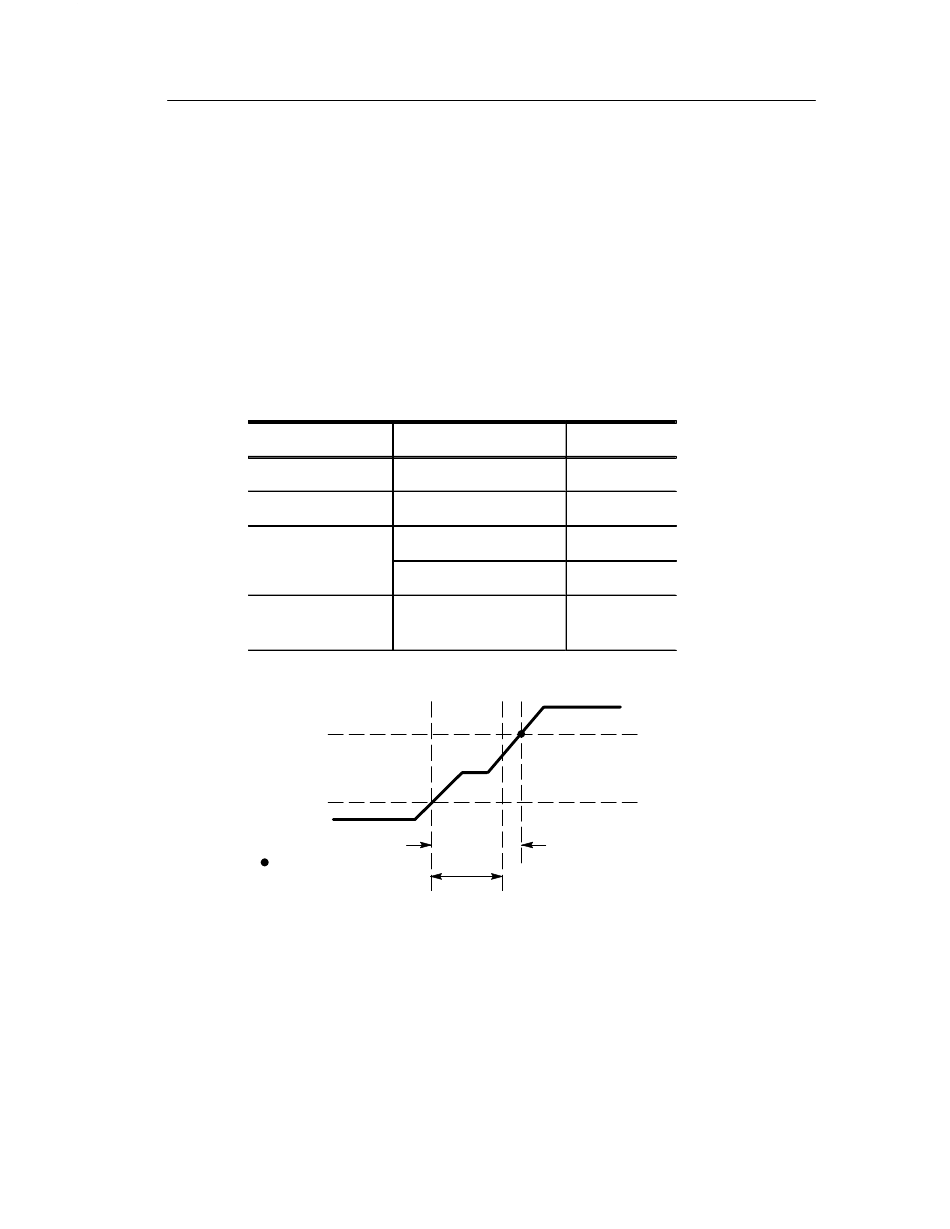

Beispiel für eine Slew Rate-Triggerung
In diesem Beispiel wird vermutet, daß eine Zeitsteuerung im Signal
von Kanal 2 einen intermittierenden, metastabilen Zustand
verursacht. Es wird danach gesucht, wann die Slew Rate kleiner
(langsamer) als 54 mV/ns zwischen den beiden Schwellwerten ist.
Die Parameter für die Slew Rate-Triggerung sind dann gemäß der
folgenden Tabelle einzustellen:
Triggermenü: Typ = Impuls, Klasse = Slew Rate
Unten
Quelle
Polarität
Trigger wenn
Schwellwerte
Kanal 2
= Triggerpunkt
TDS3TRG Benutzerhandbuch
Seite
Einstellung
Ch2
Positiv
Slew Rate <
Delta Zeit
50 ns
High
3,5 V
Low
0,8 V
Tatsächliche Slew Rate
kleiner (langsamer) als
54 mV/ns
54 mV/ns
(spezifizierte
Slew Rate)
Referenz
37
