Referenz

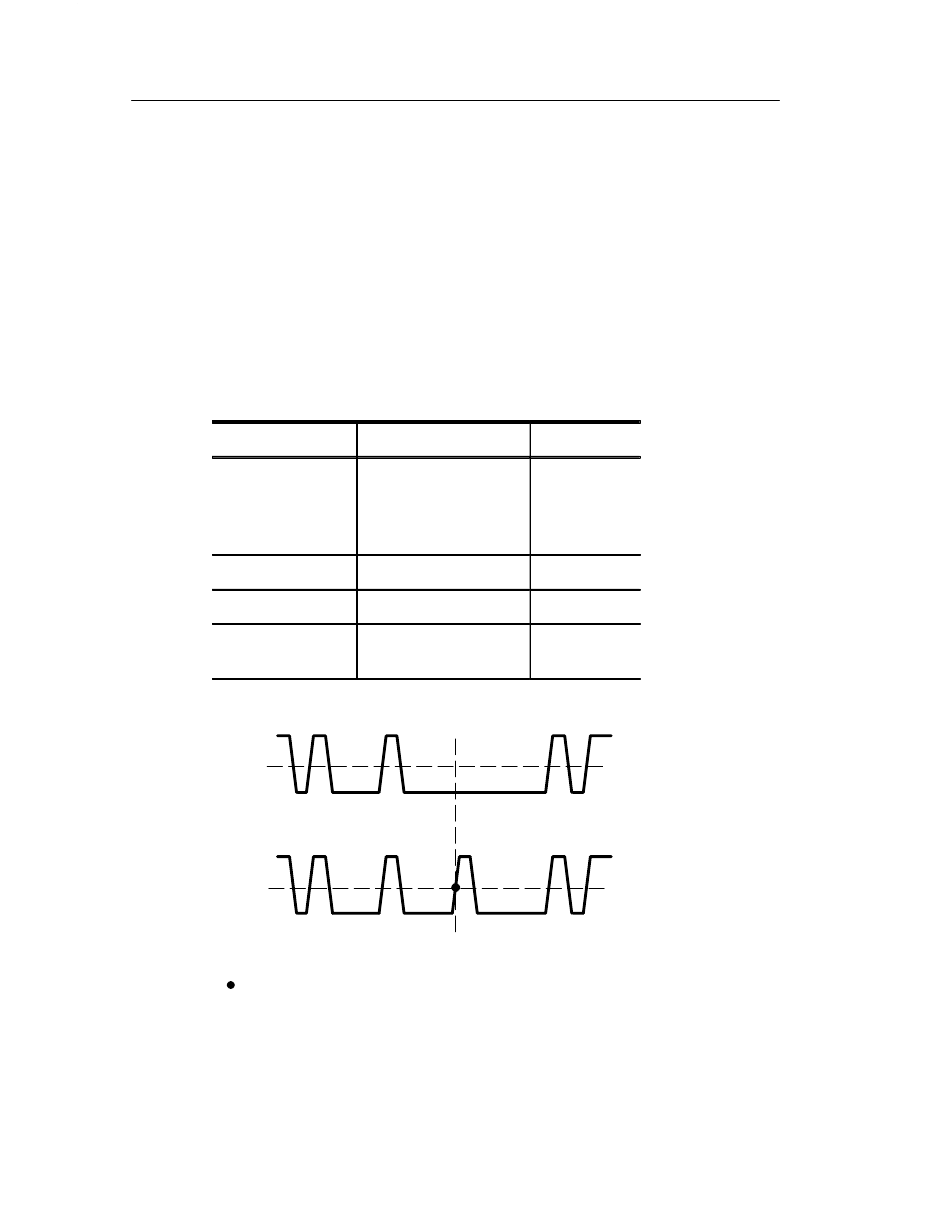

Beispiel #2 für eine Pattern-Triggerung
In diesem Beispiel liegen zwei Signale vor, die normalerweise
phasensynchron verlaufen. Es wird vermutet, daß das Signal von
Kanal 1 in einem oder in zwei Zyklen ausfällt, und deshalb soll das
Oszilloskop durch den fehlenden Zyklus getriggert werden. Die
Parameter für die Pattern-Triggerung sind dann gemäß der folgenden
Tabelle einzustellen:
Triggermenü: Typ = Logisch, Klasse = Pattern
Unten
Eingänge
definieren
Logik definieren
Trigger wenn
Schwellwerte
Kanal 1
Kanal 2
= Triggerpunkt
20
Seite
Wert
Quelle Eingang 1
Ch1
Logik Eingang 1
L
Quelle Eingang 2
Ch2
Logik Eingang 2
H
AND
Wird Wahr
Pegel (Eingang 1)
2,5 V
Pegel (Eingang 2)
2,5 V
Bedingung ist wahr:
Triggerung
TDS3TRG Benutzerhandbuch
