Referenz

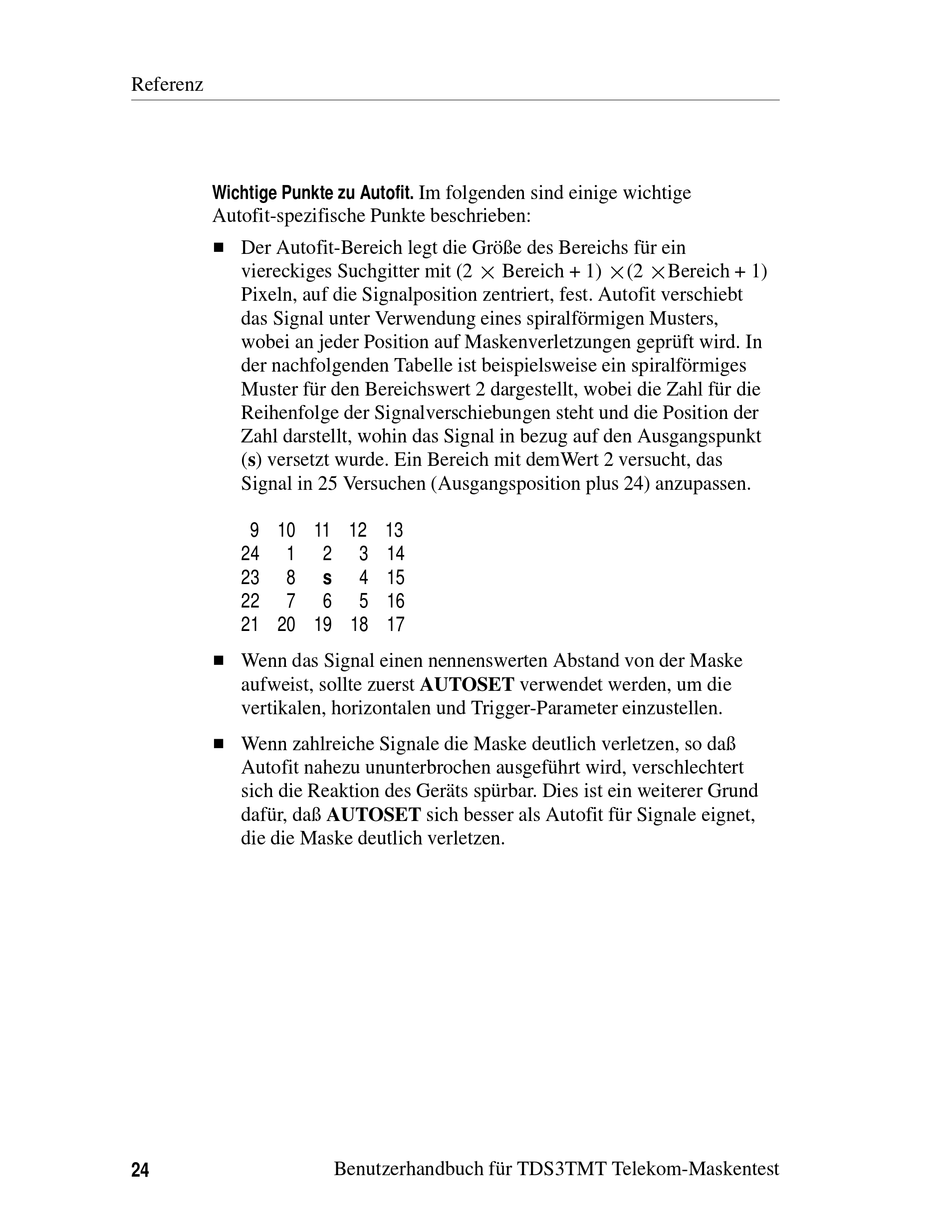

Wichtige Punkte zu Autofit.
Autofit-spezifische Punkte beschrieben:
H Der Autofit-Bereich legt die Größe des Bereichs für ein
viereckiges Suchgitter mit (2 Bereich + 1) (2 Bereich + 1)
Pixeln, auf die Signalposition zentriert, fest. Autofit verschiebt
das Signal unter Verwendung eines spiralförmigen Musters,
wobei an jeder Position auf Maskenverletzungen geprüft wird. In
der nachfolgenden Tabelle ist beispielsweise ein spiralförmiges
Muster für den Bereichswert 2 dargestellt, wobei die Zahl für die
Reihenfolge der Signalverschiebungen steht und die Position der
Zahl darstellt, wohin das Signal in bezug auf den Ausgangspunkt
(s) versetzt wurde. Ein Bereich mit demWert 2 versucht, das
Signal in 25 Versuchen (Ausgangsposition plus 24) anzupassen.
9 10 11 12 13
24
1
23
8
22
7
21 20 19 18 17
H Wenn das Signal einen nennenswerten Abstand von der Maske
aufweist, sollte zuerst AUTOSET verwendet werden, um die
vertikalen, horizontalen und Trigger-Parameter einzustellen.
H Wenn zahlreiche Signale die Maske deutlich verletzen, so daß
Autofit nahezu ununterbrochen ausgeführt wird, verschlechtert
sich die Reaktion des Geräts spürbar. Dies ist ein weiterer Grund
dafür, daß AUTOSET sich besser als Autofit für Signale eignet,
die die Maske deutlich verletzen.
24
Im folgenden sind einige wichtige
2
3 14
s
4 15
6
5 16
Benutzerhandbuch für TDS3TMT Telekom-Maskentest
