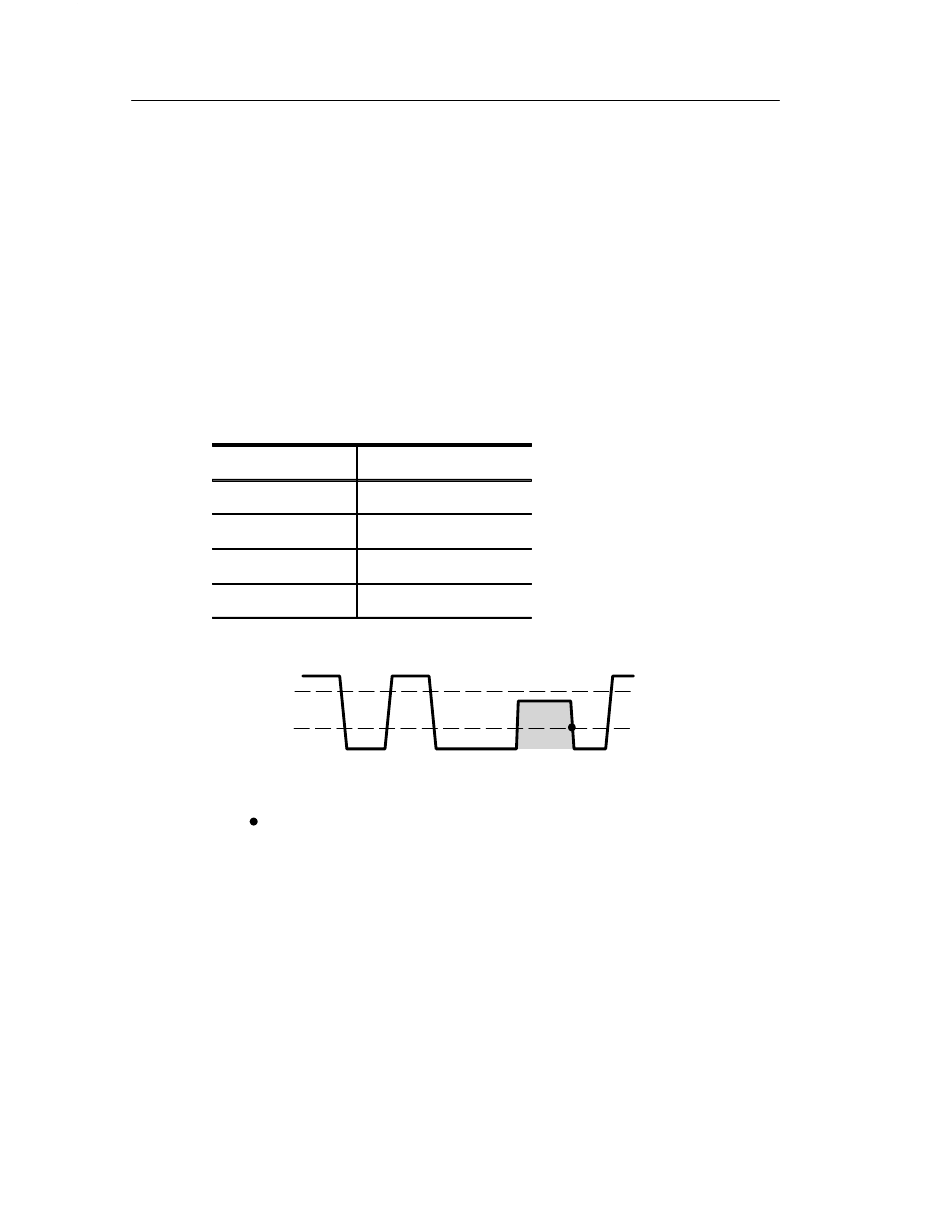

Beispiel für eine Runtimpuls-Triggerung
In diesem Beispiel wird vermutet, daß zwei Signale gleichzeitig eine
Datenbusleitung ansteuern wollen und so verhindern, daß eine
Datenleitung mit ECL-Logik den Logikpegel high erreicht. Das
Oszilloskop soll also getriggert werden, wenn der Signalhub in
Kanal 1 unter dem ECL-Logikhub bleibt (gekapptes Signal). Die
Parameter für die Runtimpuls-Triggerung sind dann gemäß der
folgenden Tabelle einzustellen:
Triggermenü: Typ = Impuls, Klasse = Runt
Unten
Quelle
Polarität
Trigger wenn
Schwellwerte
Kanal 1
= Triggerpunkt
32
Seite
Ch1
Positiv
Runt tritt auf
Setzen auf ECL
Runtsignal:
Triggerung
TDS3TRG Benutzerhandbuch
