Betriebsweise

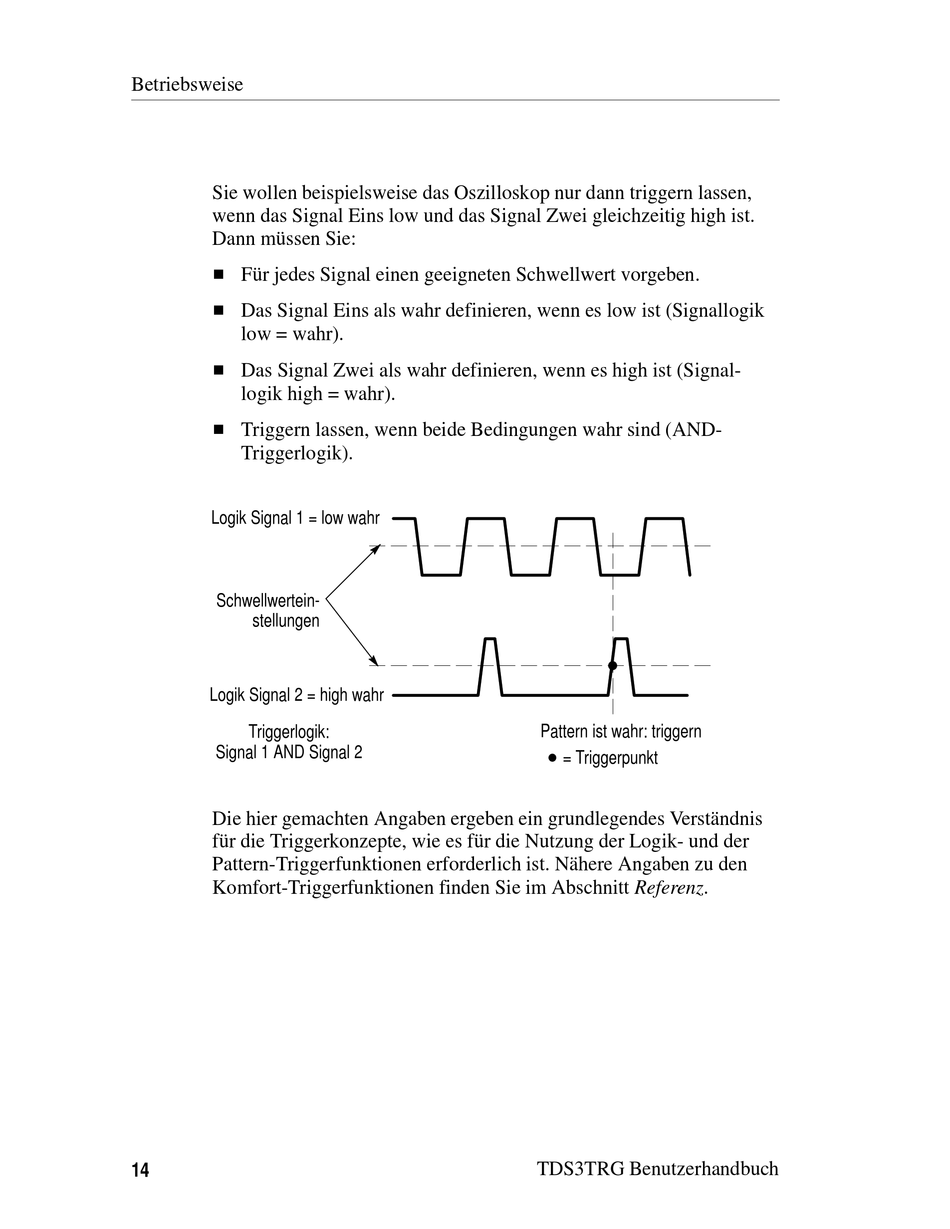

Sie wollen beispielsweise das Oszilloskop nur dann triggern lassen,
wenn das Signal Eins low und das Signal Zwei gleichzeitig high ist.
Dann müssen Sie:
H Für jedes Signal einen geeigneten Schwellwert vorgeben.
H Das Signal Eins als wahr definieren, wenn es low ist (Signallogik
low = wahr).
H Das Signal Zwei als wahr definieren, wenn es high ist (Signal-
logik high = wahr).
H Triggern lassen, wenn beide Bedingungen wahr sind (AND-
Triggerlogik).
Logik Signal 1 = low wahr
Schwellwertein-
stellungen
Logik Signal 2 = high wahr
Triggerlogik:
Signal 1 AND Signal 2
Die hier gemachten Angaben ergeben ein grundlegendes Verständnis
für die Triggerkonzepte, wie es für die Nutzung der Logik- und der
Pattern-Triggerfunktionen erforderlich ist. Nähere Angaben zu den
Komfort-Triggerfunktionen finden Sie im Abschnitt Referenz.
14
Pattern ist wahr: triggern
= Triggerpunkt
TDS3TRG Benutzerhandbuch
