Referenz
T
1
1
2
3
M

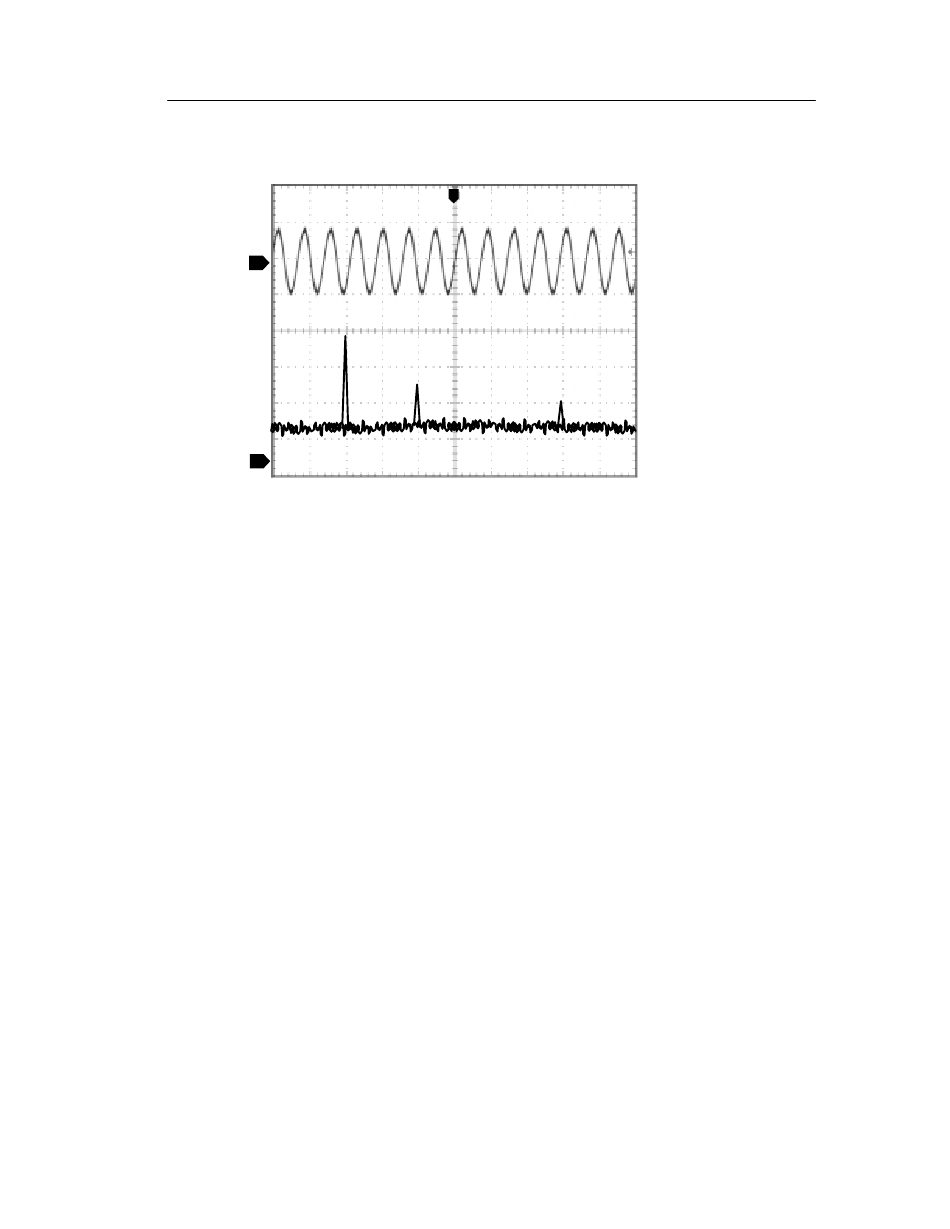

Die erste Komponente bei 20 MHz (Pos. 1 in der Abbildung) ist die
Grundfrequenz des Eingangssignals. Das FFT-Signal zeigt dann noch
eine zweite Oberwelle bei 40 MHz (2) und eine vierte Oberwelle bei
80 MHz (3). Die Komponenten 2 und 3 können nur vorhanden sein,
weil das System das Signal verzerrt. Weil es sich um geradzahlige
Oberwellen handelt, könnten Unterschiede in der Verstärkung der
beiden Hälften des Signalzyklus vorliegen.
TDS3FFT Benutzerhandbuch
21
