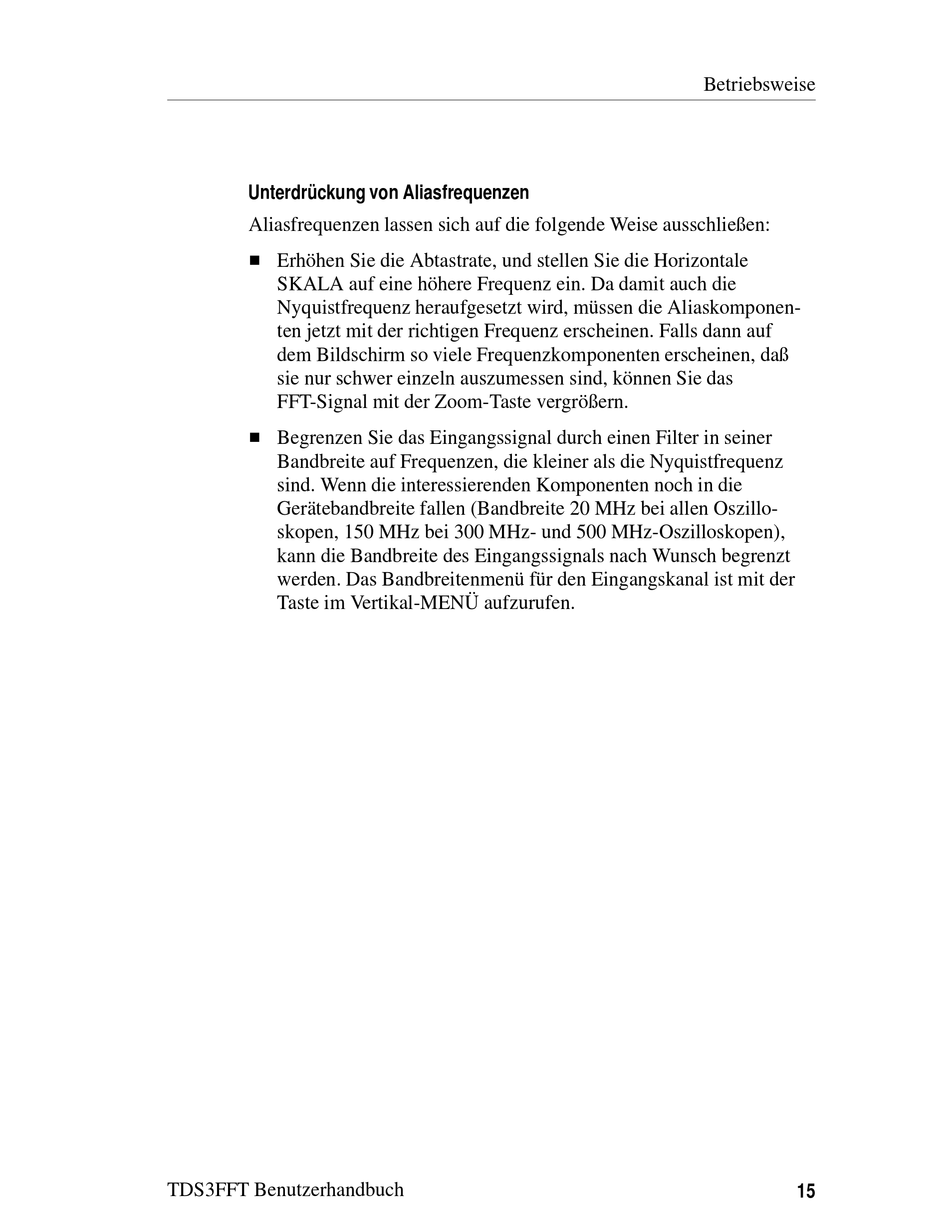

Unterdrückung von Aliasfrequenzen
Aliasfrequenzen lassen sich auf die folgende Weise ausschließen:
H Erhöhen Sie die Abtastrate, und stellen Sie die Horizontale
SKALA auf eine höhere Frequenz ein. Da damit auch die
Nyquistfrequenz heraufgesetzt wird, müssen die Aliaskomponen-
ten jetzt mit der richtigen Frequenz erscheinen. Falls dann auf
dem Bildschirm so viele Frequenzkomponenten erscheinen, daß
sie nur schwer einzeln auszumessen sind, können Sie das
FFT-Signal mit der Zoom-Taste vergrößern.
H Begrenzen Sie das Eingangssignal durch einen Filter in seiner
Bandbreite auf Frequenzen, die kleiner als die Nyquistfrequenz
sind. Wenn die interessierenden Komponenten noch in die
Gerätebandbreite fallen (Bandbreite 20 MHz bei allen Oszillo-
skopen, 150 MHz bei 300 MHz- und 500 MHz-Oszilloskopen),
kann die Bandbreite des Eingangssignals nach Wunsch begrenzt
werden. Das Bandbreitenmenü für den Eingangskanal ist mit der
Taste im Vertikal-MENÜ aufzurufen.
TDS3FFT Benutzerhandbuch
Betriebsweise
15
