Konzepte der Komfort-Triggerfunktionen
Der folgende Abschnitt führt in die Konzepte der Signallogik und der
Schwellwerte ein, soweit diese für die Komfort-Triggerfunktionen
von Belang sind. Diese Konzepte gelten für alle oder nahezu alle
Komfort-Triggerfunktionen. Diese Angaben sind für alle Benutzer
gedacht, die mit den Konzepten der Komfort-Triggerfunktionen oder
mit der Boole'schen Logik nicht vertraut sind.
Übersicht
Flankentriggerung ist bei den meisten Signalen möglich und stellt
deshalb auch den Standard-Triggertyp dar. Hierbei wird das
Oszilloskop ausgelöst (Signaldaten zu erfassen), sobald ein Signal
mit einer spezifizierten Steigung einen Spannungsschwellwert
überschreitet.
Einstellung
eines
einzelnen
Spannungs-
schwellwerts

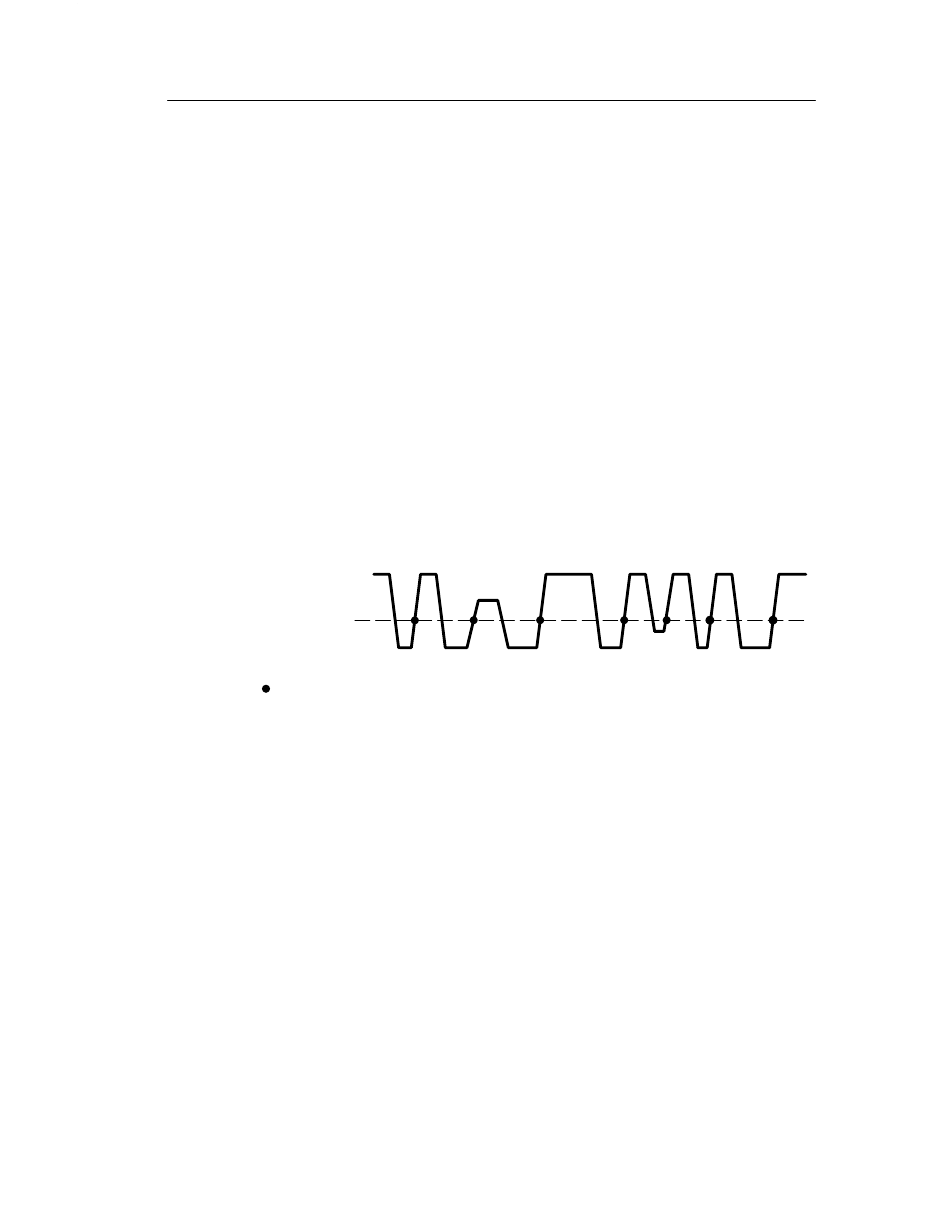

= Mögliche Triggerpunkte für Signale mit positiver Steigung
Die Fehlersuche bei bestimmten Problemen kann es aber auch
erforderlich machen, das Oszilloskop durch komplexere Signale oder
erst bei einem Zusammentreffen von Bedingungen für zwei Signale
triggern zu lassen. Es kann beispielsweise ein Impuls zu schmal oder
zu breit sein, oder es muß ein Signal wahr sein, während ein anderes
Signal von low nach high übergeht.
TDS3TRG Benutzerhandbuch
Betriebsweise
9
