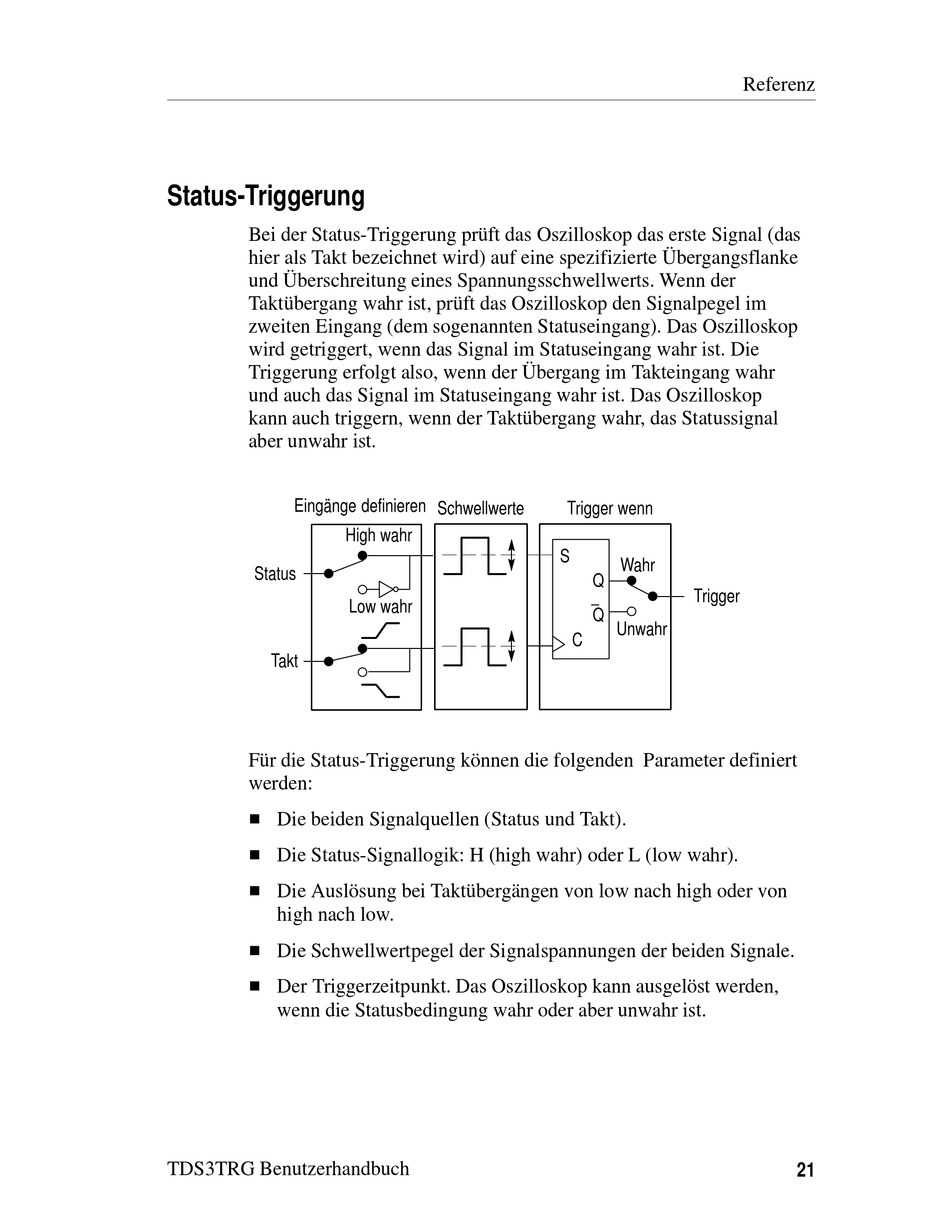

Status-Triggerung
Bei der Status-Triggerung prüft das Oszilloskop das erste Signal (das
hier als Takt bezeichnet wird) auf eine spezifizierte Übergangsflanke
und Überschreitung eines Spannungsschwellwerts. Wenn der
Taktübergang wahr ist, prüft das Oszilloskop den Signalpegel im
zweiten Eingang (dem sogenannten Statuseingang). Das Oszilloskop
wird getriggert, wenn das Signal im Statuseingang wahr ist. Die
Triggerung erfolgt also, wenn der Übergang im Takteingang wahr
und auch das Signal im Statuseingang wahr ist. Das Oszilloskop
kann auch triggern, wenn der Taktübergang wahr, das Statussignal
aber unwahr ist.
Eingänge definieren Schwellwerte
High wahr
Status
Takt
Für die Status-Triggerung können die folgenden Parameter definiert
werden:
H Die beiden Signalquellen (Status und Takt).
H Die Status-Signallogik: H (high wahr) oder L (low wahr).
H Die Auslösung bei Taktübergängen von low nach high oder von
high nach low.
H Die Schwellwertpegel der Signalspannungen der beiden Signale.
H Der Triggerzeitpunkt. Das Oszilloskop kann ausgelöst werden,
wenn die Statusbedingung wahr oder aber unwahr ist.
TDS3TRG Benutzerhandbuch
Low wahr
Trigger wenn
S
Wahr
Q
Trigger
Q
Unwahr
C
Referenz
21
