Betriebsweise
Logischer Status
Der tatsächliche Status (wahr oder unwahr) eines Signals hängt
davon ab, wie dessen Signallogik definiert ist, nämlich als high =
wahr oder low = wahr. Bei einem Signal, das als high = wahr (H)
definiert wurde, entsprechen also alle Signalpegel über Schwellwert
(positiver als dieser) dem Zustand wahr, alle darunter liegenden
(negativeren) Signalpegel dem Zustand unwahr.
Bei Definition einer Signallogik als low = wahr (L) gilt gerade das
Gegenteil. Bei einem Signal, das als low = wahr (L) definiert wurde,
entsprechen also alle Signalpegel unter dem Schwellwert (negativer
als dieser) dem Zustand wahr, alle darüber liegenden (positiveren)
Signalpegel dem Zustand unwahr. Bei einer solchen Logik wird das
Signal praktisch invertiert.
Wenn der Zustand eines Signals logisch definiert ist, kann mit
Boole'scher Logik geprüft werden, ob eine Bedingung für zwei
Signale erfüllt ist.

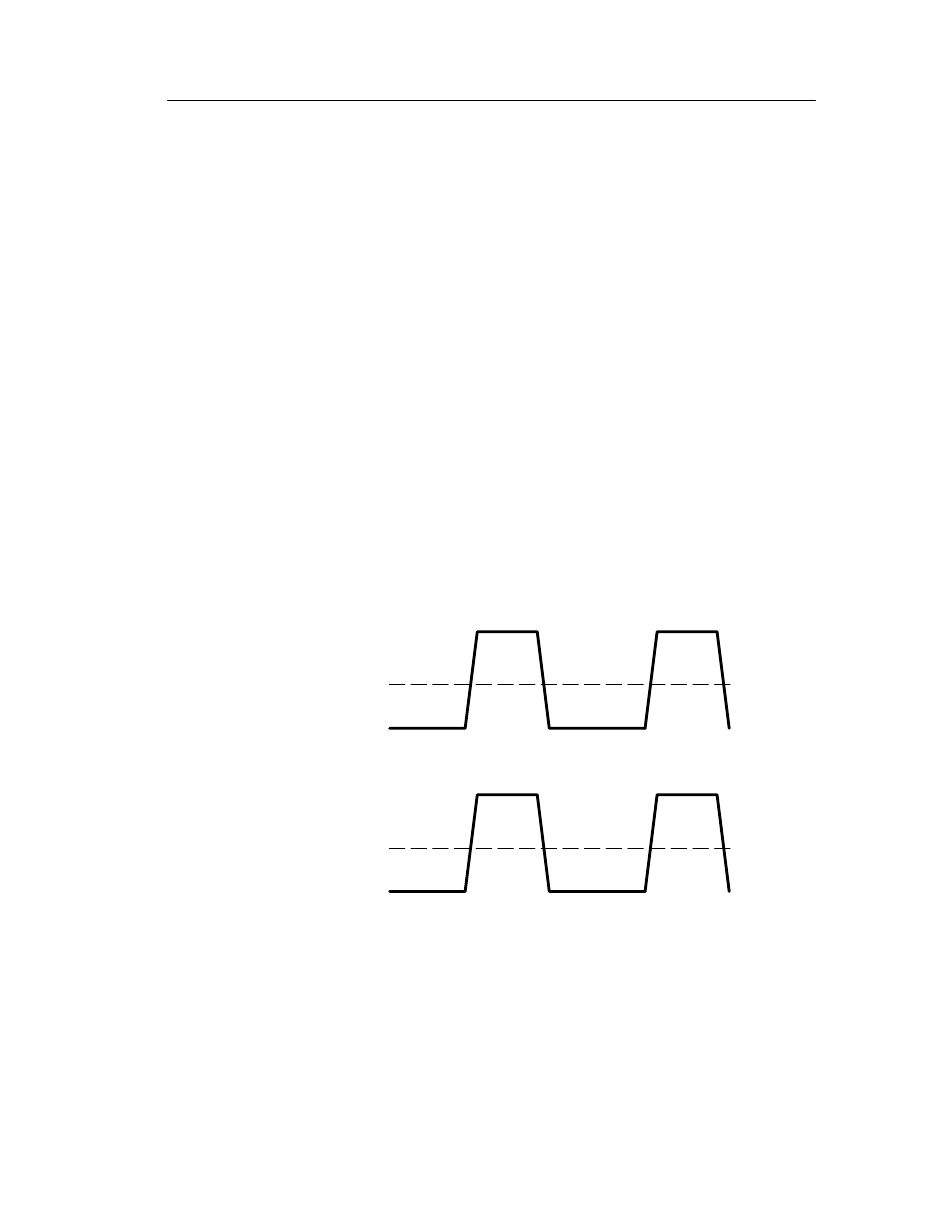

Logik High = Wahr
Wahr
Wahr
Unwahr
Logik Low = Wahr
Unwahr
Unwahr
Wahr
TDS3TRG Benutzerhandbuch
11
