Referenz

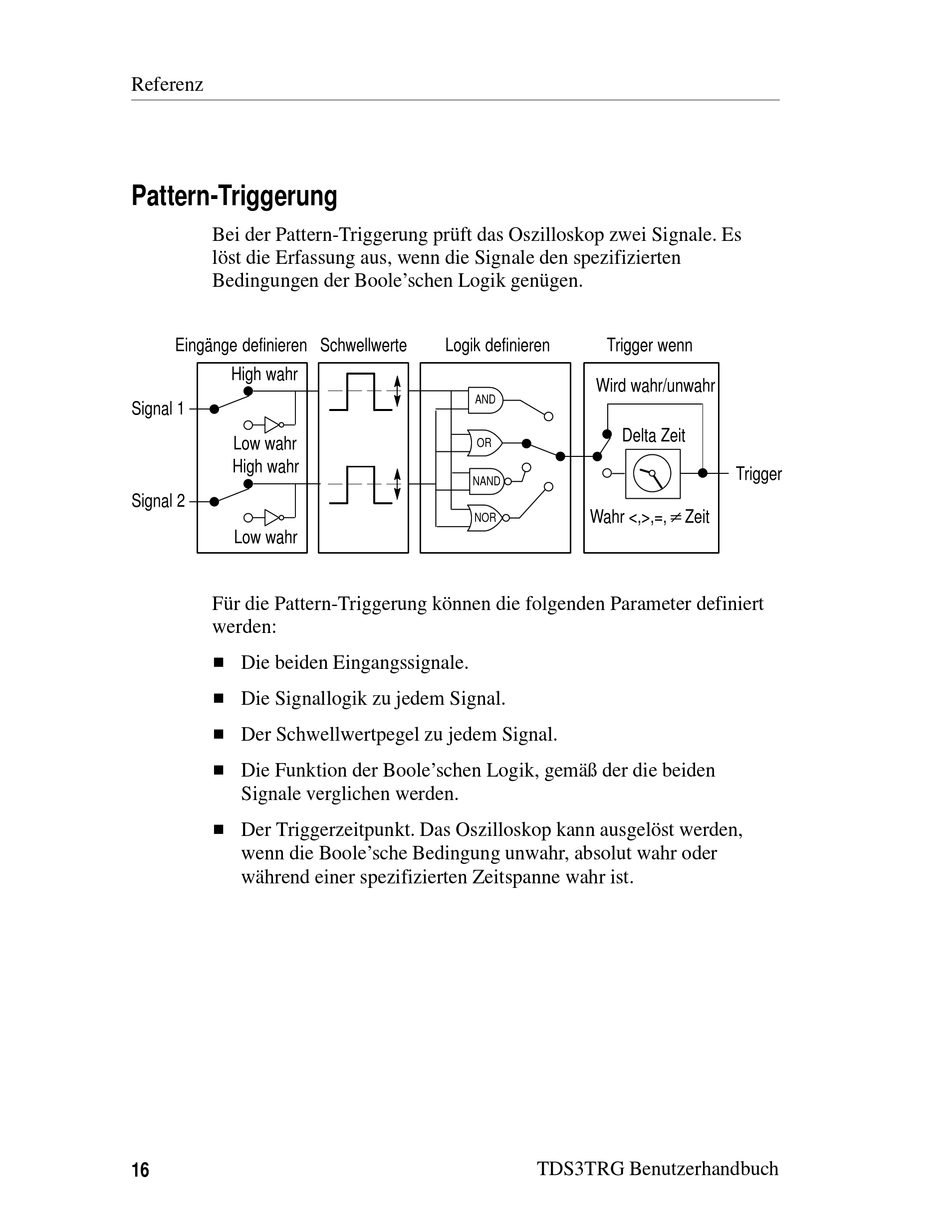

Pattern-Triggerung
Bei der Pattern-Triggerung prüft das Oszilloskop zwei Signale. Es
löst die Erfassung aus, wenn die Signale den spezifizierten
Bedingungen der Boole'schen Logik genügen.
Eingänge definieren Schwellwerte
High wahr
Signal 1
Low wahr
High wahr
Signal 2
Low wahr
Für die Pattern-Triggerung können die folgenden Parameter definiert
werden:
H Die beiden Eingangssignale.
H Die Signallogik zu jedem Signal.
H Der Schwellwertpegel zu jedem Signal.
H Die Funktion der Boole'schen Logik, gemäß der die beiden
Signale verglichen werden.
H Der Triggerzeitpunkt. Das Oszilloskop kann ausgelöst werden,
wenn die Boole'sche Bedingung unwahr, absolut wahr oder
während einer spezifizierten Zeitspanne wahr ist.
16
Logik definieren
Trigger wenn
Wird wahr/unwahr
AND
Delta Zeit
OR
NAND
Wahr <,>,=,0Zeit
NOR
TDS3TRG Benutzerhandbuch
Trigger
