Referenz

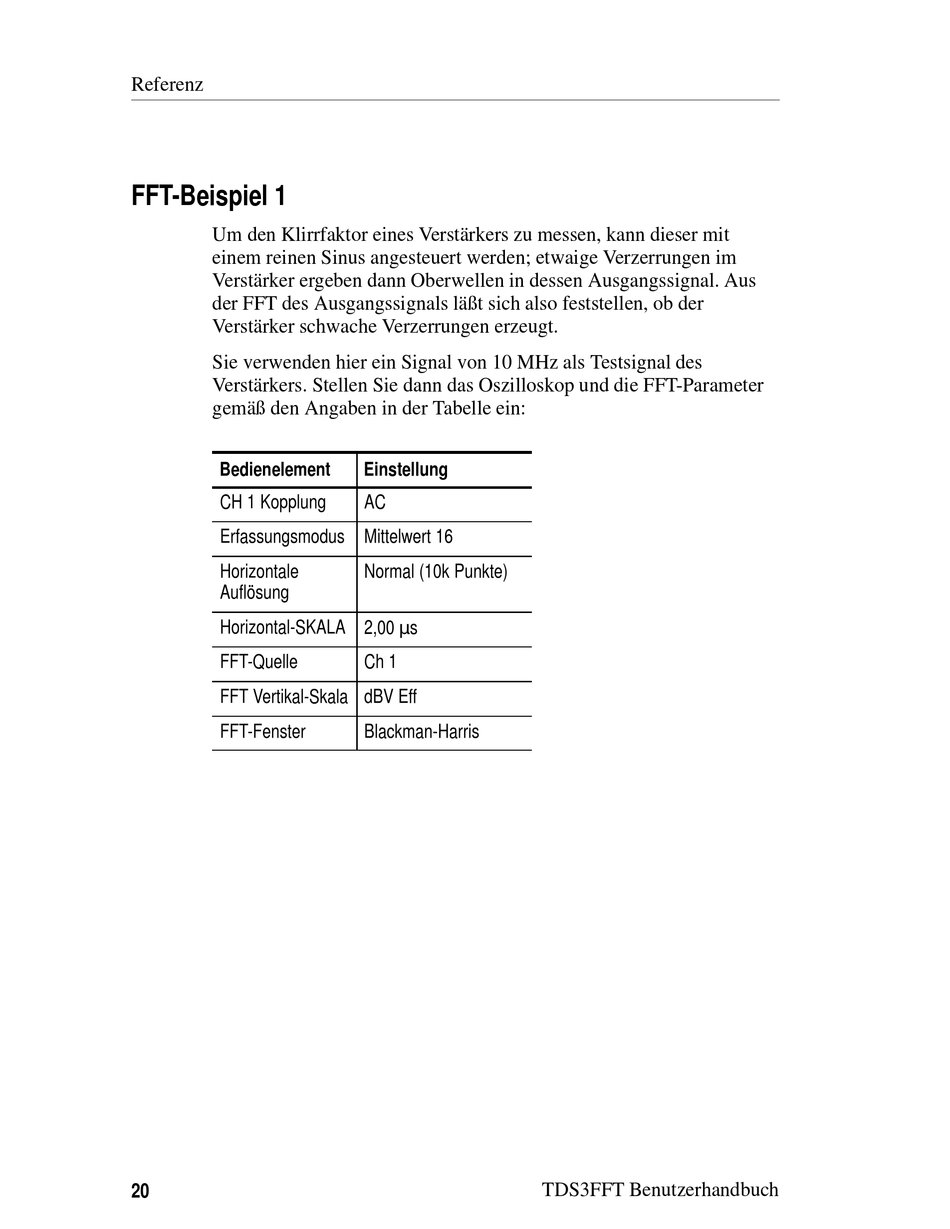

FFT-Beispiel 1
Um den Klirrfaktor eines Verstärkers zu messen, kann dieser mit
einem reinen Sinus angesteuert werden; etwaige Verzerrungen im
Verstärker ergeben dann Oberwellen in dessen Ausgangssignal. Aus
der FFT des Ausgangssignals läßt sich also feststellen, ob der
Verstärker schwache Verzerrungen erzeugt.
Sie verwenden hier ein Signal von 10 MHz als Testsignal des
Verstärkers. Stellen Sie dann das Oszilloskop und die FFT-Parameter
gemäß den Angaben in der Tabelle ein:
Bedienelement
CH 1 Kopplung
Erfassungsmodus Mittelwert 16
Horizontale
Auflösung
Horizontal-SKALA 2,00 ms
FFT-Quelle
FFT Vertikal-Skala dBV Eff
FFT-Fenster
20
Einstellung
AC
Normal (10k Punkte)
Ch 1
Blackman-Harris
TDS3FFT Benutzerhandbuch
