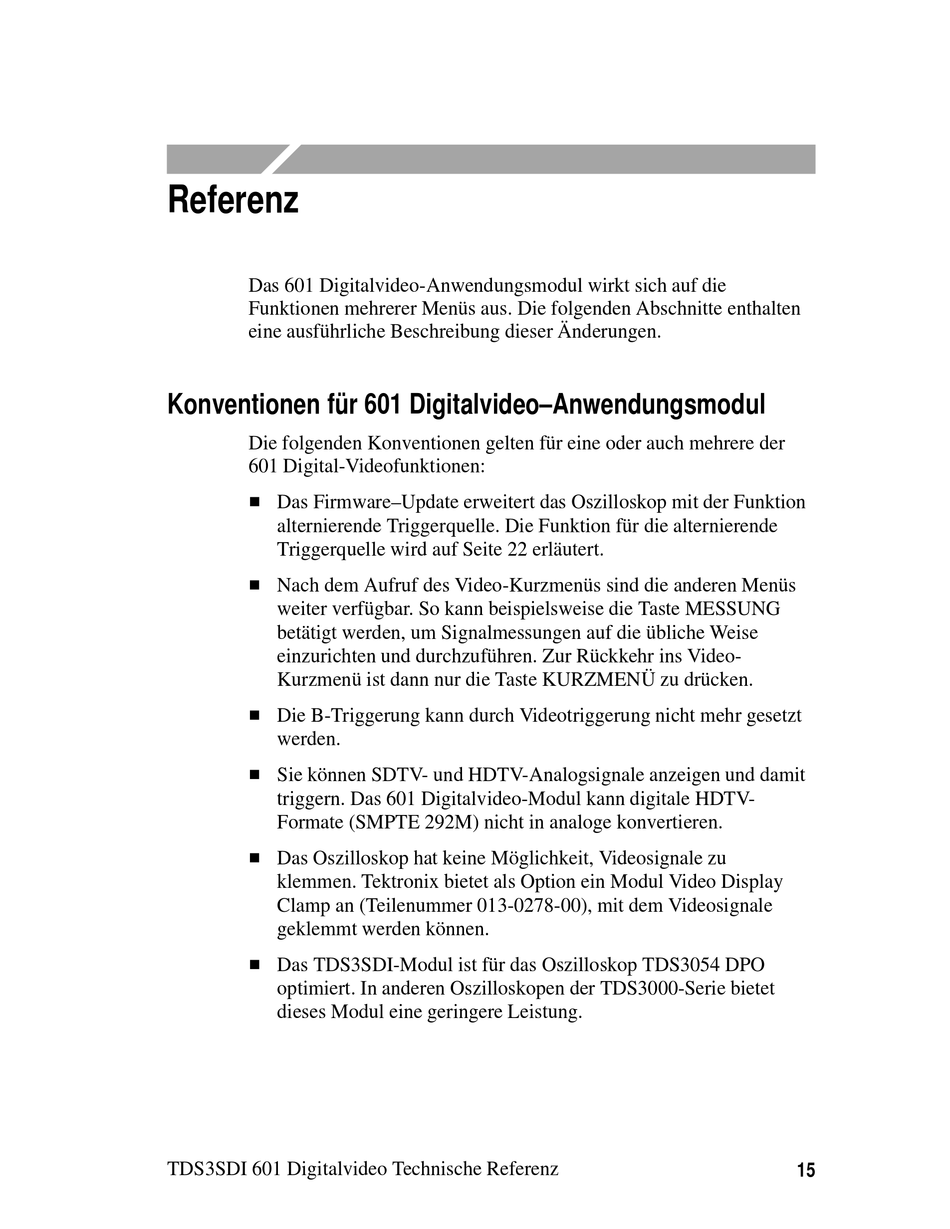

Referenz
Das 601 Digitalvideo-Anwendungsmodul wirkt sich auf die
Funktionen mehrerer Menüs aus. Die folgenden Abschnitte enthalten
eine ausführliche Beschreibung dieser Änderungen.
Konventionen für 601 Digitalvideo–Anwendungsmodul
Die folgenden Konventionen gelten für eine oder auch mehrere der
601 Digital-Videofunktionen:
H Das Firmware–Update erweitert das Oszilloskop mit der Funktion
alternierende Triggerquelle. Die Funktion für die alternierende
Triggerquelle wird auf Seite 22 erläutert.
H Nach dem Aufruf des Video-Kurzmenüs sind die anderen Menüs
weiter verfügbar. So kann beispielsweise die Taste MESSUNG
betätigt werden, um Signalmessungen auf die übliche Weise
einzurichten und durchzuführen. Zur Rückkehr ins Video-
Kurzmenü ist dann nur die Taste KURZMENÜ zu drücken.
H Die B-Triggerung kann durch Videotriggerung nicht mehr gesetzt
werden.
H Sie können SDTV- und HDTV-Analogsignale anzeigen und damit
triggern. Das 601 Digitalvideo-Modul kann digitale HDTV-
Formate (SMPTE 292M) nicht in analoge konvertieren.
H Das Oszilloskop hat keine Möglichkeit, Videosignale zu
klemmen. Tektronix bietet als Option ein Modul Video Display
Clamp an (Teilenummer 013-0278-00), mit dem Videosignale
geklemmt werden können.
H Das TDS3SDI-Modul ist für das Oszilloskop TDS3054 DPO
optimiert. In anderen Oszilloskopen der TDS3000-Serie bietet
dieses Modul eine geringere Leistung.
TDS3SDI 601 Digitalvideo Technische Referenz
15
