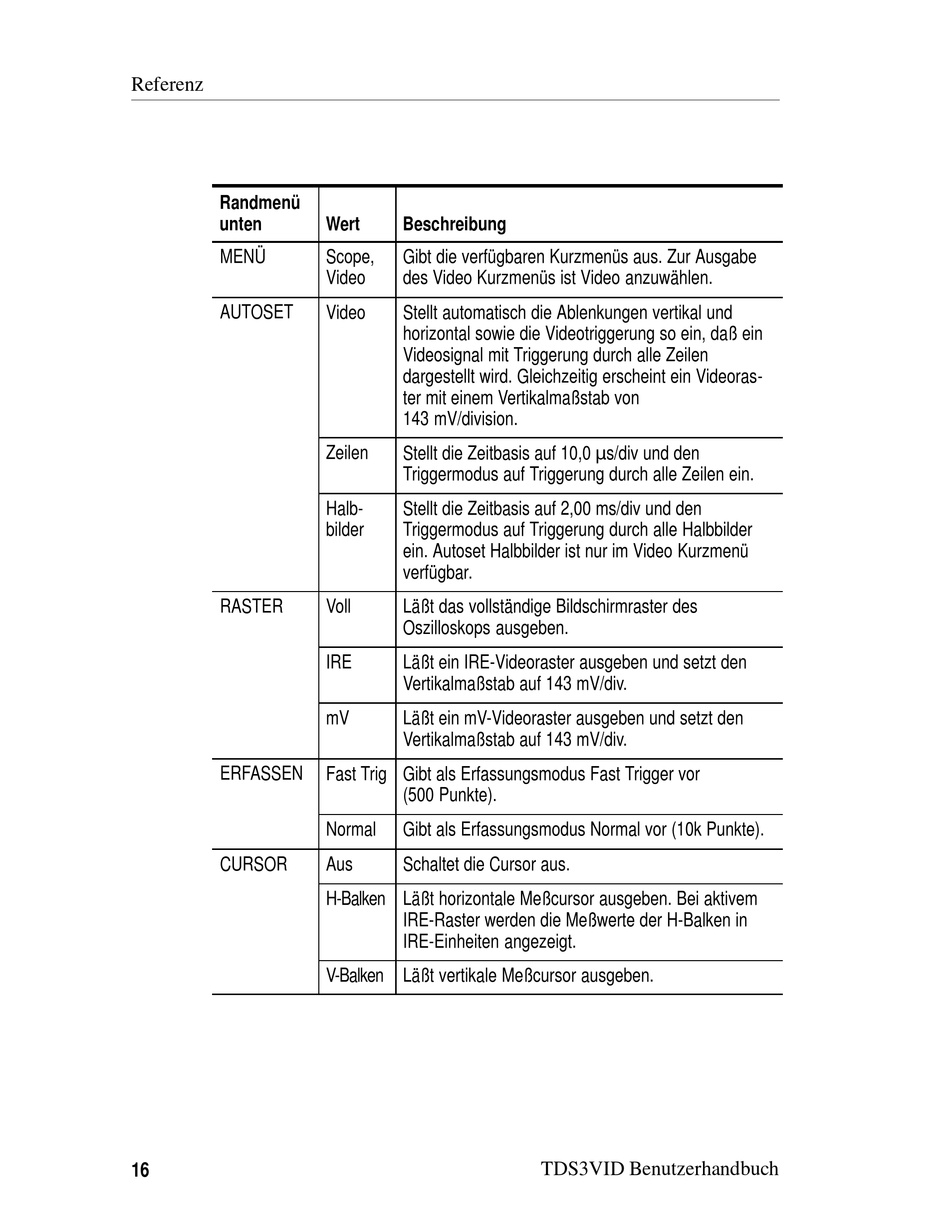

Referenz
Randmenü
unten
MENÜ
AUTOSET
RASTER
ERFASSEN
CURSOR
16
Wert
Beschreibung
Scope,
Gibt die verfügbaren Kurzmenüs aus. Zur Ausgabe
Video
des Video Kurzmenüs ist Video anzuwählen.
Video
Stellt automatisch die Ablenkungen vertikal und
horizontal sowie die Videotriggerung so ein, daß ein
Videosignal mit Triggerung durch alle Zeilen
dargestellt wird. Gleichzeitig erscheint ein Videoras-
ter mit einem Vertikalmaßstab von
143 mV/division.
Stellt die Zeitbasis auf 10,0 ms/div und den
Zeilen
Triggermodus auf Triggerung durch alle Zeilen ein.
Halb-
Stellt die Zeitbasis auf 2,00 ms/div und den
bilder
Triggermodus auf Triggerung durch alle Halbbilder
ein. Autoset Halbbilder ist nur im Video Kurzmenü
verfügbar.
Voll
Läßt das vollständige Bildschirmraster des
Oszilloskops ausgeben.
IRE
Läßt ein IRE-Videoraster ausgeben und setzt den
Vertikalmaßstab auf 143 mV/div.
mV
Läßt ein mV-Videoraster ausgeben und setzt den
Vertikalmaßstab auf 143 mV/div.
Fast Trig Gibt als Erfassungsmodus Fast Trigger vor
(500 Punkte).
Normal
Gibt als Erfassungsmodus Normal vor (10k Punkte).
Aus
Schaltet die Cursor aus.
H-Balken Läßt horizontale Meßcursor ausgeben. Bei aktivem
IRE-Raster werden die Meßwerte der H-Balken in
IRE-Einheiten angezeigt.
V-Balken Läßt vertikale Meßcursor ausgeben.
TDS3VID Benutzerhandbuch
