Betrieb
5.4.6.1
Signalspreizung Anzeigewert und Analogausgang
Es ist möglich, einen wichtigen Signalbereich auf den gesamten Analogbereich zu skalieren.
Die Messwertspreizung / Signalspreizung spreizt einen Teilmesswertbereich auf den gesamten Anzeigebereich
(0 ... 4096) beziehungsweise den gesamten Analogwertausgabebereich (0 ... 10 V, 0 ... 20 mA, 4 ... 20 mA).
Es wird zwischen der manuellen und der automatischen Spreizung unterschieden.
Voraussetzungen
Vor den Einstellungen der Spreizung ist die Grundeinstellung des Controllers durch einen Teach-in Modus vorzuneh-
men, siehe 5.4.4.
Manuelle Spreizung
Stellen Sie Ihre Prüf- / Messsituationen her und notieren Sie angezeigte Messwerte.
Bestimmen Sie den gewünschten Offset- und Faktorwert.
Wechseln Sie ins Menü ANA (Konfig AO) > SPRD (Spreizung) > MAN (Spreizung manuell) und bestätigen Sie durch
Drücken der set Taste.
Sie befinden sich jetzt im Menüpunkt OFFS (Offset). und der aktuelle Offsetwert wird angezeigt.
Stellen Sie durch Betätigen der
set.
Wechseln Sie durch Betätigen der
Der aktuelle Wert wird angezeigt.
Stellen Sie durch Betätigen der
set.
Die Einstellung MAN (Spreizung manuell) ist damit beendet.
Gehen Sie durch mehrfaches Betätigen der esc Taste in die Standardanzeige zurück.
Automatische Spreizung
i
Bei der automatischen Spreizung werden die eingestellten Spreizpunkte auf den gesamten Anzeige- bzw. Analog-
ausgabebereich gespreizt (0 ... 10 V).
Ein Gain-Wert < 1 kann bei automatischer Spreizung nicht realisiert werden.
Wechseln Sie ins Menü ANA (Konfig AO) > SPRD (Spreizung) > AUTO (Spreizung manuell) und bestätigen Sie
durch Drücken der set Taste.
Sie befinden sich nun im Menüpunkt SP1. Ist ein Spreizpunkt SP1 vorhanden, wird dieser angezeigt. Durch Drücken
der
Tasten kann auf aktuelle Messwertanzeige umgeschaltet werden.
Ist noch kein SP1 vorhanden, wird der aktuelle Messwert angezeigt und gleichzeitig blinken oben die 3 Balken, um anzu-
zeigen, dass es sich bei dem angezeigten Wert um den aktuellen Messwert handelt.
Vorgehensweise Spreizpunkt 1:
Up /
Spreizpunkt 1
DOWN
Werte:
SP-1
Messwert
Ja
Up /
SP1 = 0
DOWN
Nein
Werte:
SP-1
Wert SP1

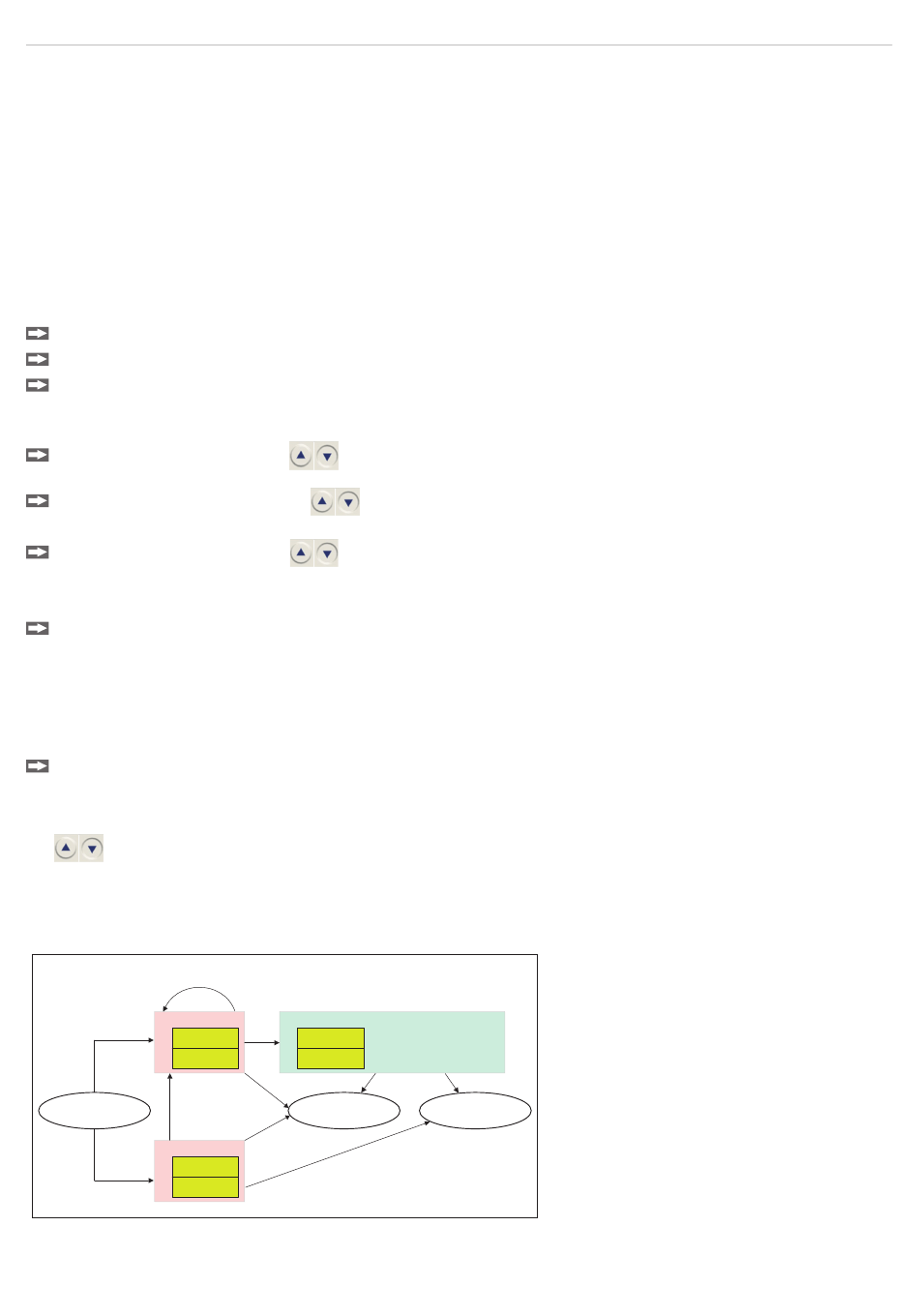

Abb. 37 Menü ANA / Konfig AO / SPRD - Spreizpunkt 1
optoCONTROL CLS1000
Tasten den vorher bestimmten Offsetwert ein und bestätigen Sie mit
Tasten in den Menüpunkt GAIN (Faktor).
Tasten den vorher bestimmten Offsetwert ein und bestätigen Sie mit
Werte:
SET
SP1
0 ... 4095 [Bit]
Wert
ESC
ESC
Zurück zu 4230
ohne Wertübernahme
SET
SET
Zurück zu 4230
mit Wertübernahme
Seite 39
