Betrieb
6.2.5
Videosignaldarstellung im Webbrowser
Starten Sie mit der Funktion Video im Bereich Diagrammtyp die Videosignal-Darstellung.
Das Diagramm im rechten großen Diagrammbereich stellt das Videosignal der Empfängerzeile dar. Das Videosignal im Diagramm-
bereich zeigt die Intensitätsverteilung über den Pixeln der Empfängerzeile an. Links 0 % (Abstand klein) und rechts 100 % (Abstand
groß). Der zugehörige Messwert ist durch eine senkrechte Linie (Peakmarkierung) markiert.
4
3
2
1

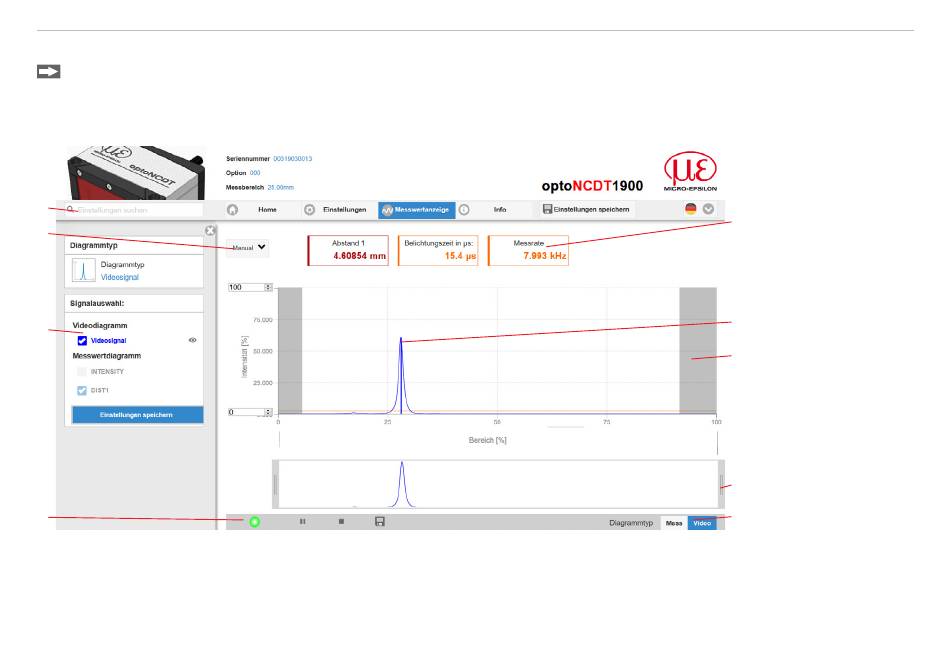

Abb. 20 Webseite Videosignal
optoNCDT 1900 / Profinet
5
6
7
8
9
