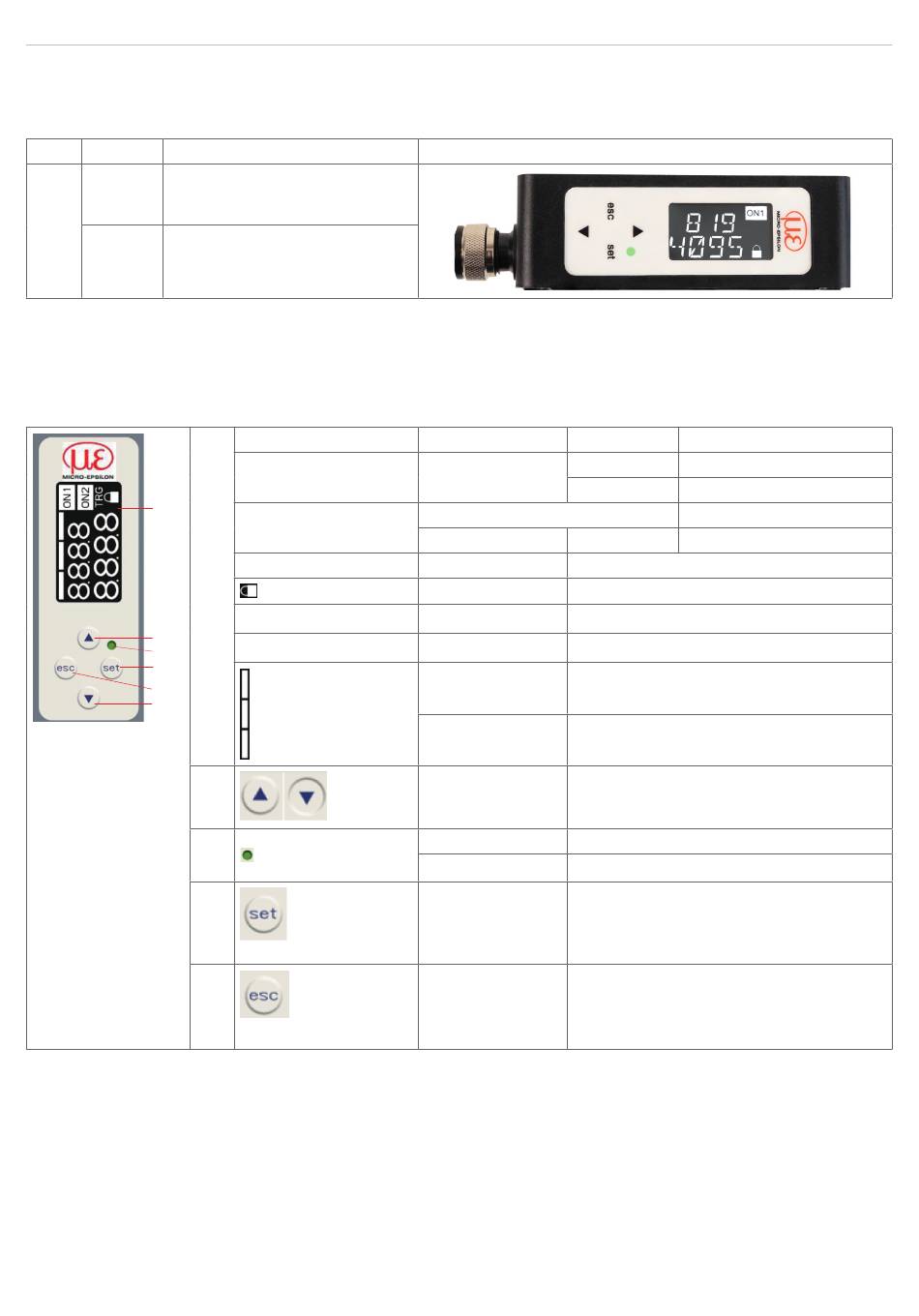

Bedien- und Anzeigeelemente
Die Status LED des Controllers signalisiert folgende Informationen:
LED
Anzeige
Funktion
Ein
Dauernde Versorgungsspannung
Grün
Aus
Keine Versorgungsspannung
Der Controller verfügt neben der LED auch über eine Display-Anzeige und eine
Controller bedient wird.
Die wichtigsten Einstellungen und Operationen des Controllers können über die Tastenbedienung angesprochen wer-
den. Die Anzeige erfolgt über das Display. Alle Funktionen werden im Kapitel Betrieb
5.5.
1
1
2
3
4
5
6
2
6
3
4
5
optoCONTROL CLS1000
Feld im Display
ON1
ON2
TRG
Kleine Ziffernanzeige
Große Ziffernanzeige
Folientastatur, siehe
Anzeige
Bedeutung
Leuchtet
Q1 aktiv
QN aktiv
Inaktiv, keine Anzeige
Leuchtet
Q2 aktiv
Leuchtet
Trigger aktiv
Leuchtet
Schloss / Lock = aktiv
Schaltwert / aktueller Menüpunkt
Messwert / Messwertauswahl
Aus
Abschluss des
Teachvorganges
Blinken
Aktiver Teachvorgang
Schaltflächen zum Durchlaufen der Menü-
punkte und Änderung von Werten
LED grün
Versorgungsspannung ist aktiv
Aus
Keine Versorgungsspannung
Schaltfläche, um Menüpunkt/Wert auszu-
wählen / zu bestätigen.
Deaktivieren der Tastensperre durch 2 Se-
kunden langes Drücken
Schaltfläche zum rückgängig machen der
Menüauswahl oder Zurückgehen einer
Menüebene; zum Abbrechen oder Verwer-
fen
4.4, über die der
erklärt, siehe 5.3, siehe 5.4, siehe
Modell
AU, AI, 2Q, OC
QN
AU, AI, OC, QN
2Q
Seite 18
