Montage
5.3

Bedien- und Anzeigeelemente

LED State

Bedeutung
Grün Messobjekt im Messbereich
Gelb Messobjekt in Messbereichsmitte
kein Abstandswert verfügbar, z.B. Messobjekt außerhalb des
Rot
Messbereichs, zu niedrige Reflexion
Aus Laser abgeschaltet
LED Output Bedeutung
Grün Messwertausgang RS422 aktiv, Analogausgang aus
Schaltausgänge sind aktiv
Gelb RS422 oder Analogausgang können zugeschaltet werden.
Das Webinterface kann zugeschaltet werden.
Messwertausgang Strom 4 ... 20 mA oder
Rot
Spannung 0 ... 5 V bzw. 0 ... 10 V aktiv
Aus Sensor aus, keine Versorgung
Taste Function Bedeutung
Sensorparametrierung
- während Initialisierung Sensor: Auswahl der Schnittstelle
und der Tastenfunktion (Mastern oder Teachen)
- im Messmodus: Auswahl der Funktionen Presets, Mittelung
und Messfrequenz, siehe 6.5
Taste Select Bedeutung
- Sensorparametrierung
- Teachen oder Mastern

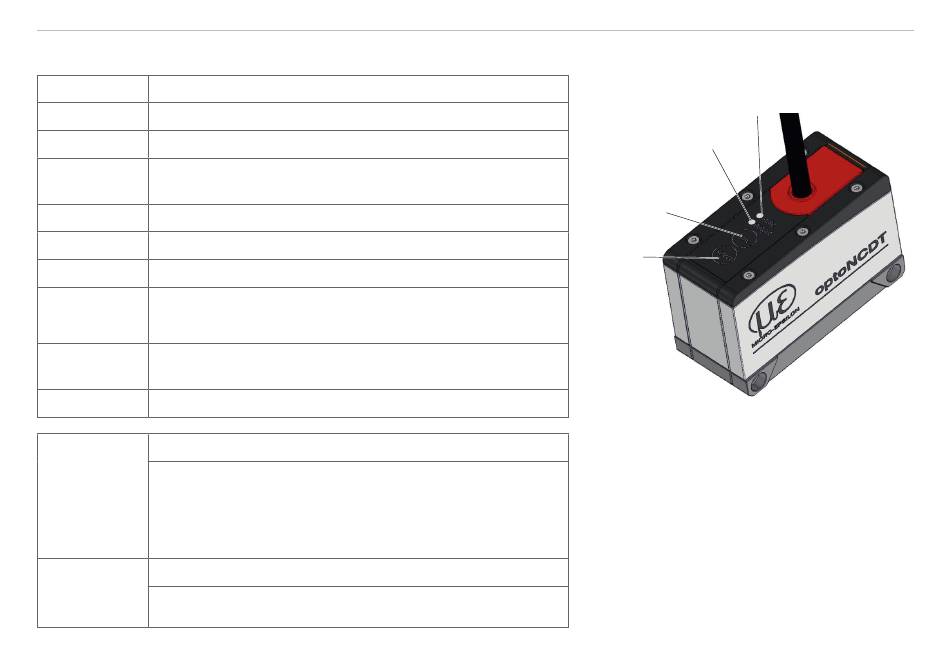

optoNCDT 1900
LED state
LED output
Taste
Function
Taste
Select
Das Webinterface oder die ASCII-Befehle erlau-
ben das Programmieren der Taste Select als
auch die Einstellung der Tastensperre.
Die Tasten verfügen über eine Tastensperre. Ab
Werk sind die beiden Tasten fünf Minuten nach
dem Einschalten der Spannungsversorgung aktiv.
Danach werden sie automatisch gesperrt, um
Fehlbedienungen zu vermeiden.
