Überprüfen Sie gründlich die Funktionsweise des E-STOP-Signals, bevor Sie mit der weiteren Konfiguration
fortfahren. Es ist sehr wichtig, die Maschine sofort zum Stillstand bringen zu können, insbesondere beim
Erststart und der Konfiguration!
An der CSMIO/IP-M-Steuerung wurde zusätzlich die Unterstützung von Fehlersignalen (FAULT) aus
Servoantrieben implementiert. Weitere Einzelheiten im Kapitel „Konfiguration der Sonderfunktionen der
CSMIO/IP-M".
Es ist möglich, denselben Eingangskontakt
als LIMIT und HOME zu wählen. Hierfür
muss im Fenster „General Config" des
Mach3-Programms die Option „Home Sw.
Safety" deaktiviert werden. Wenn die Option
„Home Sw. Safety" ausgeschaltet ist, wer-
den während der Referenzierung keine LI-
MIT-Signale überwacht.

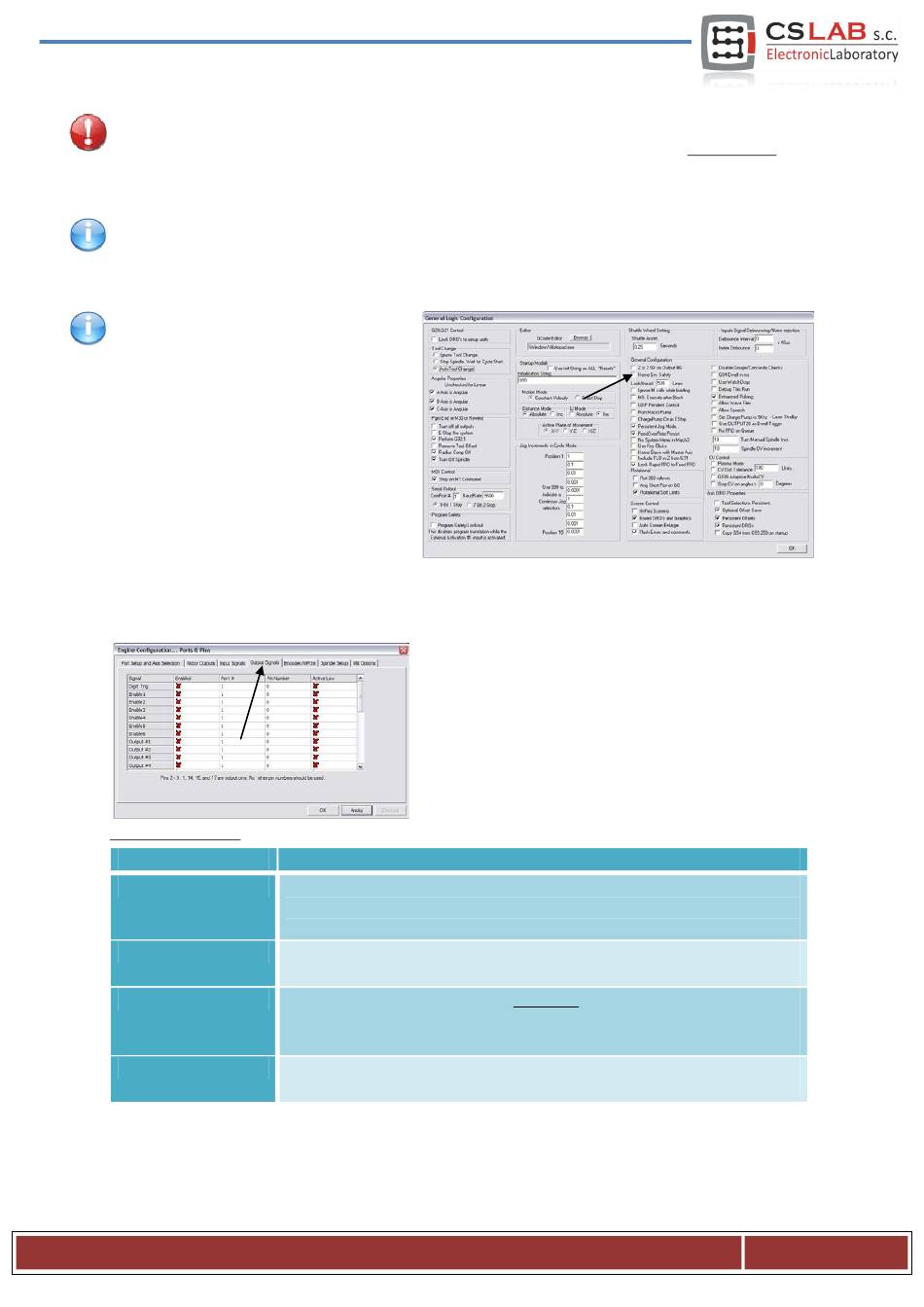

10.5 Digitalausgangssignale konfigurieren
Spaltenerläuterung:
Spaltenname
Enabled
Port #
Pin Number
Active Low
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - M
Verwendet werden die Digitalausgänge zur Erledigung
solcher Aufgaben wie z.B. Spindel-/Brennereinschalten,
Einschalten/Auslösen elektromagnetischer Motorbremsen,
Einschalten der Kühlung, von Magnetventilen, usw.
Die Konfiguration der Ausgänge erfolgt im Wesentlichen
analog zu jener der Eingänge.
• Der grüne Haken bedeutet, dass das jeweilige Signal verwendet wird.
• Der rote Haken bedeutet, dass das jeweilige nicht relevant ist und
somit nicht unterstützt wird.
Nummer des Eingangsanschlusses – für die CSMIO/IP-M-Steuerung ist das
der Anschluss Nr. 10.
Kontaktnummer bedeutet die Ausgangsnummer an der CSMIO/IP-M-
Steuerung, d.h. z.B. der Ausgang Nr. 3 der Steuerung wird hier als Kontakt 3
angegeben.
Änderung der Signalpolarisation, d.h. Wahl, ob das Signal aktiv bei 0 V oder
24 V sein sollte.
Beschreibung
