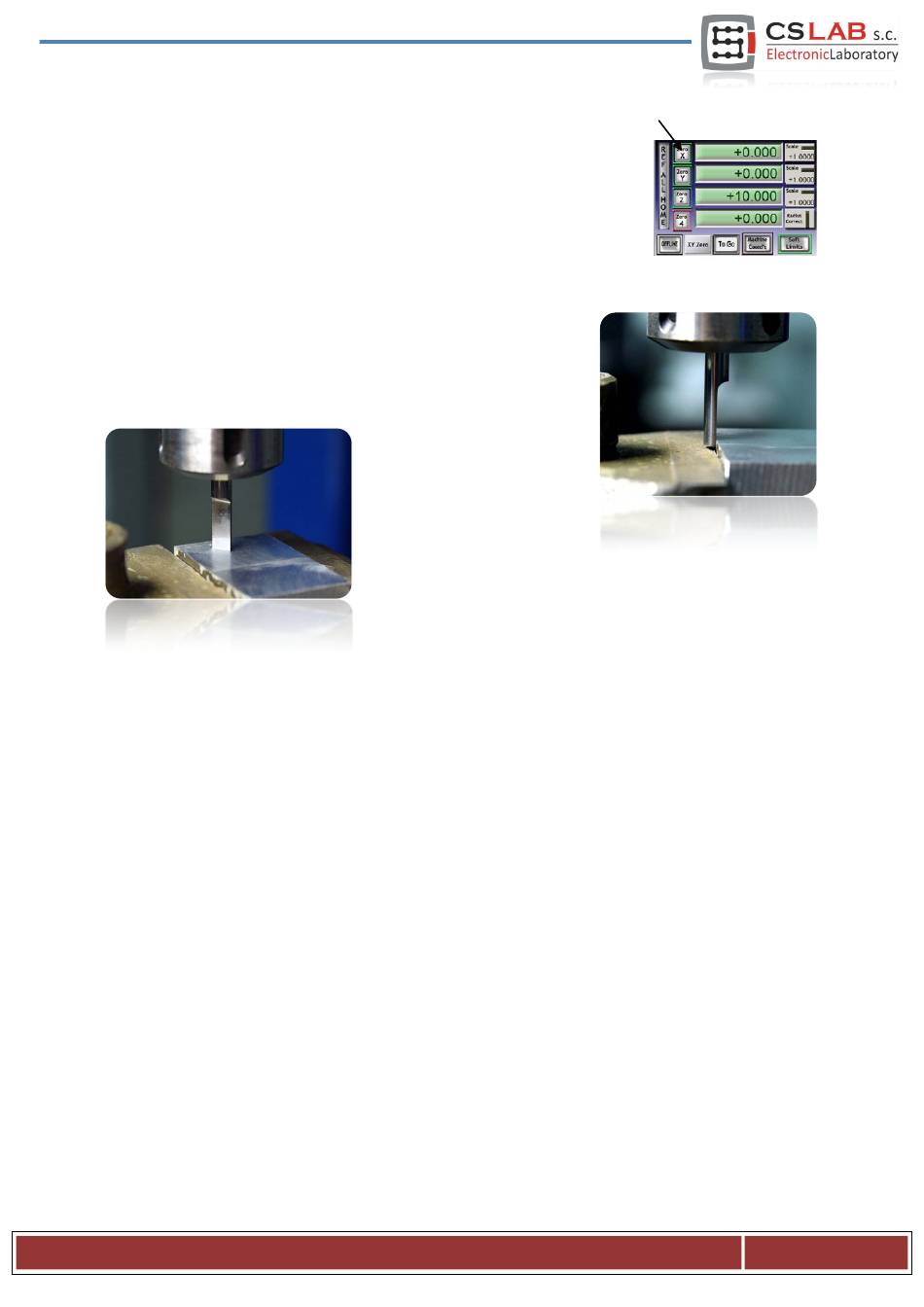

Sie können jetzt für das Material die Referenz auf der X-Achse einstellen, indem
Sie auf die Schaltfläche „Zero X" auf dem Mach3-Bildschirm klicken. Die X-
Koordinate auf dem Bildschirm wird zurückgesetzt.
Wechseln Sie die Vorschubart auf dauernd. Geben Sie für die Geschwindigkeit
„Slow Jog Rate" z.B. 2% ein, weil Sie sich sehr nahe bei dem Material und der
Werkzeugaufnahme bewegen. Stellen Sie an der unteren Kante des eingespannten Würfels auf analoge
Weise die Y-Referenz ein. Diese Referenzierungsmethode kann ein
wenig beschwerlich scheinen. Mit ein bisschen Übung aber kann man
das sehr schnell schaffen. Außerdem ist sie sehr genau.
Wenn die Position bei der unteren Kante des Materials liegt, klicken Sie
auf „Zero Y", um hier die Y-Koordinate zurückzusetzen.
wobei die Z-Achse ein bisschen nach oben über das Materialniveau hochgehoben und dann im Schrittbe-
trieb so lange gesenkt wird, bis die untere Oberfläche der Welle das Material berührt. Und klicken Sie na-
türlich auf „Zero Z", um die Z-Koordinate an dieser Stelle zurückzusetzen.
Die Referenz des Materials ist bereits eingestellt. Es können ein entsprechender Fräser zur Planung der
Oberfläche aufgesetzt und gemessen sowie die Trajektoriendatei geladen werden.
Nachdem das Werkzeug aufgesetzt ist, messen Sie es, indem Sie auf die Schaltfläche „Auto Tool Zero"
klicken.
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - M
Wird die automatische Län-
genmessung des Werkzeugs
benutzt, macht es zu diesem
Zeitpunkt keinen Sinn, die Z-
Referenz festzulegen. Das muss
erst dann erfolgen, wenn das entsprechende Werkzeug aufgesetzt
ist. Es wird jedoch davon ausgegangen, dass ein solcher Sensor in
die Werkzeugmaschine eingebaut ist.
Die Z-Achse wird sehr ähnlich wie bei den X/Y-Achsen referenziert,
Seite 60
