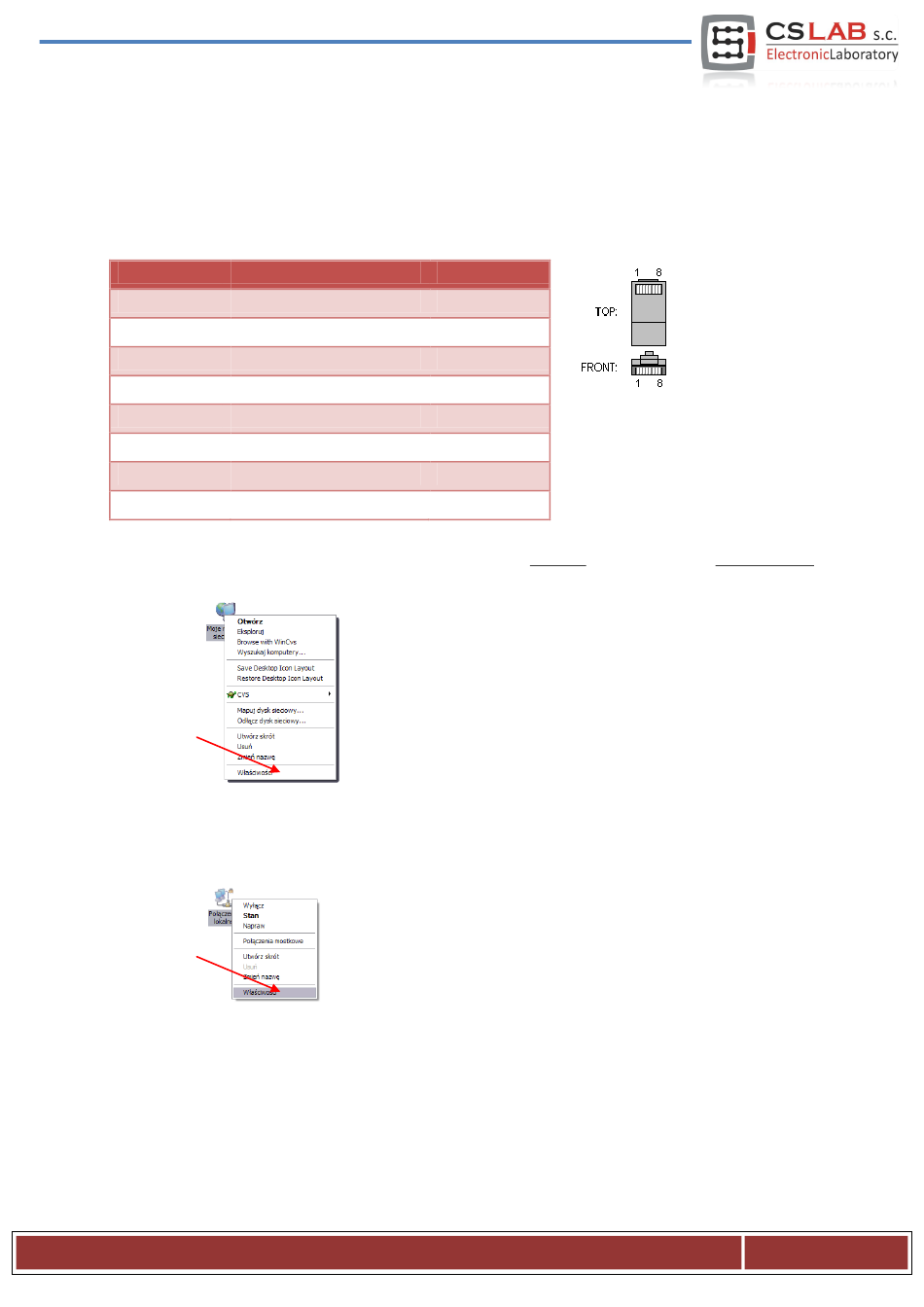

7. Anschluss und Konfiguration des LAN-Netzwerks

7.1

Direkter Anschluss an den PC

Die CSMIO/IP-M-Steuerung lässt sich direkt an den PC ohne sogenannte Switches oder Router anschlie-
ßen. Bei einem solchen Anschluss muss man nur beachten, dass ein Crossoverkabel einzusetzen ist. Die-
ses Kabel wird zusammen mit der Steuerung geliefert. Unten sehen Sie, wie dieses Kabel herzustellen ist.
Stecker 1
1
weiß-orange
2
orange
3
weiß-grün
4
blau
5
weiß-blau
6
grün
7
weiß-braun
8
braun
Bei direktem Anschluss ist am PC die statische IP-Adresse auf 10.1.1.1 und die Maske auf 255.255.255.0
einzustellen. In Windows®XP ist folgendermaßen vorzugehen:
Klicken Sie mit der rechten Maustaste auf das Symbol „Netzwerkumgebung" und wäh-
len Sie aus dem Menü, das erscheint, die Option „Eigenschaften" aus. Es öffnet sich ein
Fenster mit Symbolen (einem Symbol) der Netzwerkverbindungen.
Klicken Sie mit der rechten Maustaste auf das Symbol der Verbindung, die Sie zur
Kommunikation mit der CSMIO/IP-M-Steuerung benutzen möchten (diese Verbindung
ist in der Regel als „lokale Verbindung" bezeichnet) und wählen Sie die Option „Eigen-
schaften" aus.
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - M
Aderfarbe
Stecker 2
3
6
1
7
8
2
4
5
Seite 25
