EStop
THC On
THC Up
THC Down
OEM Trig 1-15
JOG X++, JOG Y++, JOG Z++,
JOG A++
JOG X--, JOG Y--, JOG Z--,
JOG A--

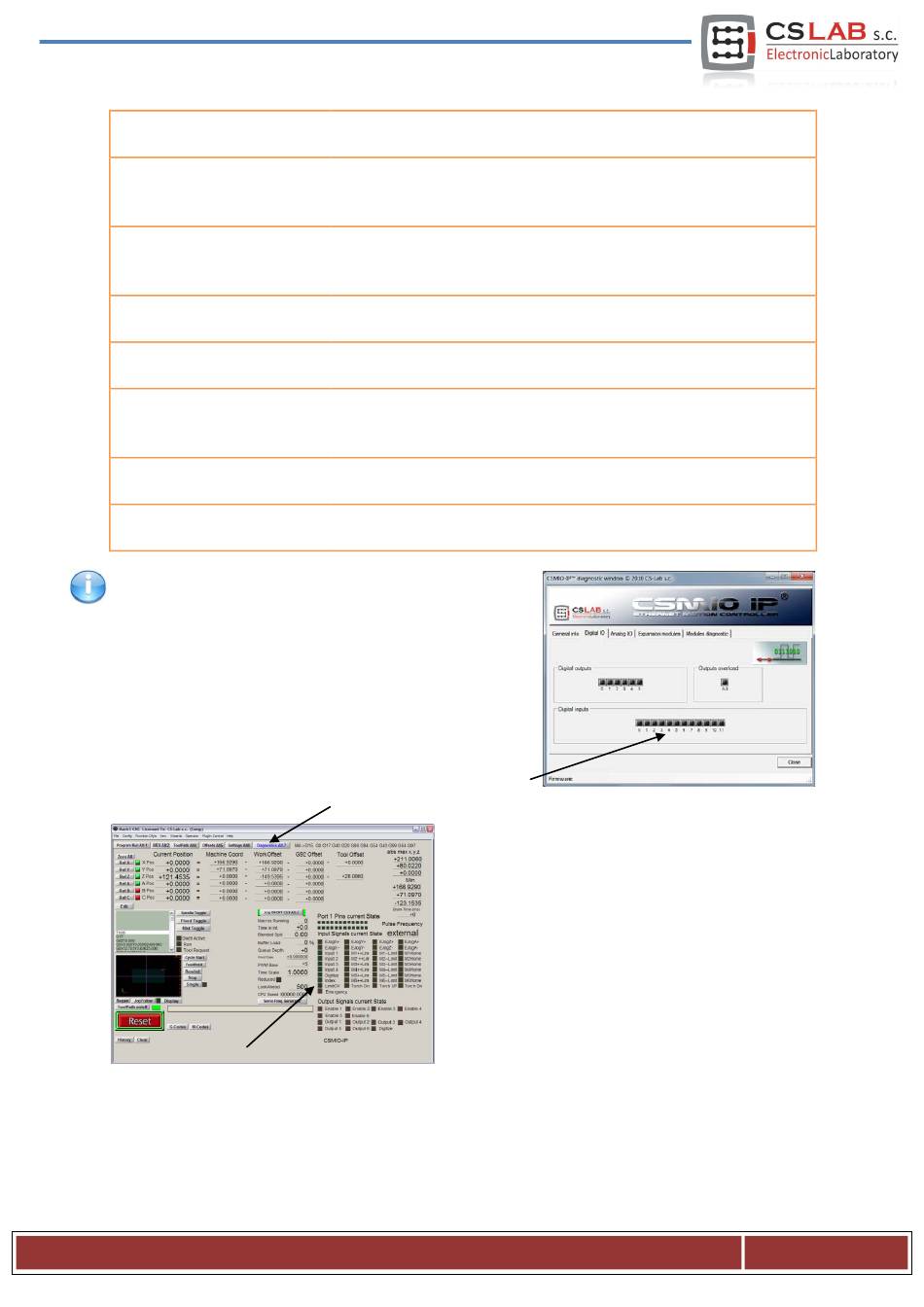

Falls Sie sich nicht sicher sind, an welchem Eingang der
CSMIO/IP-M-Steuerung ein Signal angeschlossen ist, können
Sie über das Menü „Plugin Control/CSMIO-IP_plugin" das Diag-
nosefenster abrufen, in den Reiter „Digital IO" wechseln, wo es
im Feld „Digital inputs" eine Übersicht aller Eingangszustände
der Steuerung gibt. Es genügt dann, z.B. durch manuelles Drü-
cken der jeweiligen Endabschaltung auf dem Bildschirm zu
überprüfen, welcher Eingang seinen Zustand wechselt. Man
kann auch die an der Steuerung angebrachten LED-
Kontrollleuchten beobachten.
cy"-Kontrollleuchte sollte anfangen zu blinken.
Auf dieselbe Weise können auch die restlichen Signale überprüft werden, z.B. durch manuelles Drücken
von Endschaltern, Referenzierungsschaltern, usw.
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - M
die Abfahrt vom Endschalter zu ermöglichen. Dieses Signal ist unnötig,
wenn die Funktion Auto Limit Override zum Einsatz kommt.
Not-Stopp. Besonderes Augenmerk sollte darauf gelegt werden, dass
dieses Signal entsprechend konfiguriert und seine Funktion getestet
werden.
Für Plasmaausschneidemaschinen. Bogenanwesenheitssignal. Falls
dieses Signal inaktiv wird, kommt die Maschine während des Brennens
zum Stillstand.
Für Plasmaausschneidemaschinen. Signal zur automatischen Kontrol-
le der Brennerhöhe. Der Aktivzustand führt zum Anheben der Achse Z.
Für Plasmaausschneidemaschinen. Signal zur automatischen Kontrol-
le der Brennerhöhe. Der Aktivzustand führt zum Absenken der Achse Z.
Externes Auslösen von Funktionen. Anhand dieser Signale kann z.B.
das Programm mit einer Taste am Maschinenbedienpult gestartet
werden.
Signale für die Bewegung im Handbetrieb, entlang der einzelnen Ach-
sen (Bewegung in positive Richtung).
Signale für die Bewegung im Handbetrieb, entlang der einzelnen Ach-
sen (Bewegung in negative Richtung).
Nachdem alle Eingangssignale konfiguriert sind, ist es
sinnvoll zu überprüfen, ob das richtig gemacht wurde.
Hierfür sollte das Konfigurationsfenster geschlossen
werden, indem das mit der „OK"-Taste bestätigt und
anschließend in den Bildschirm „Diagnostics" (die obe-
re Werkzeugleiste im Fenster des Mach3-Programms)
gewechselt wird.
Unter dem Schriftzug „Input Signals current State" gibt
es Leuchtmelder, die den aktuellen Zustand der Ein-
gangssignale im Mach3-Programm zeigen. Nun können
Sie den Not-Stopp-Pilztaster drücken. Die „Emergen-
