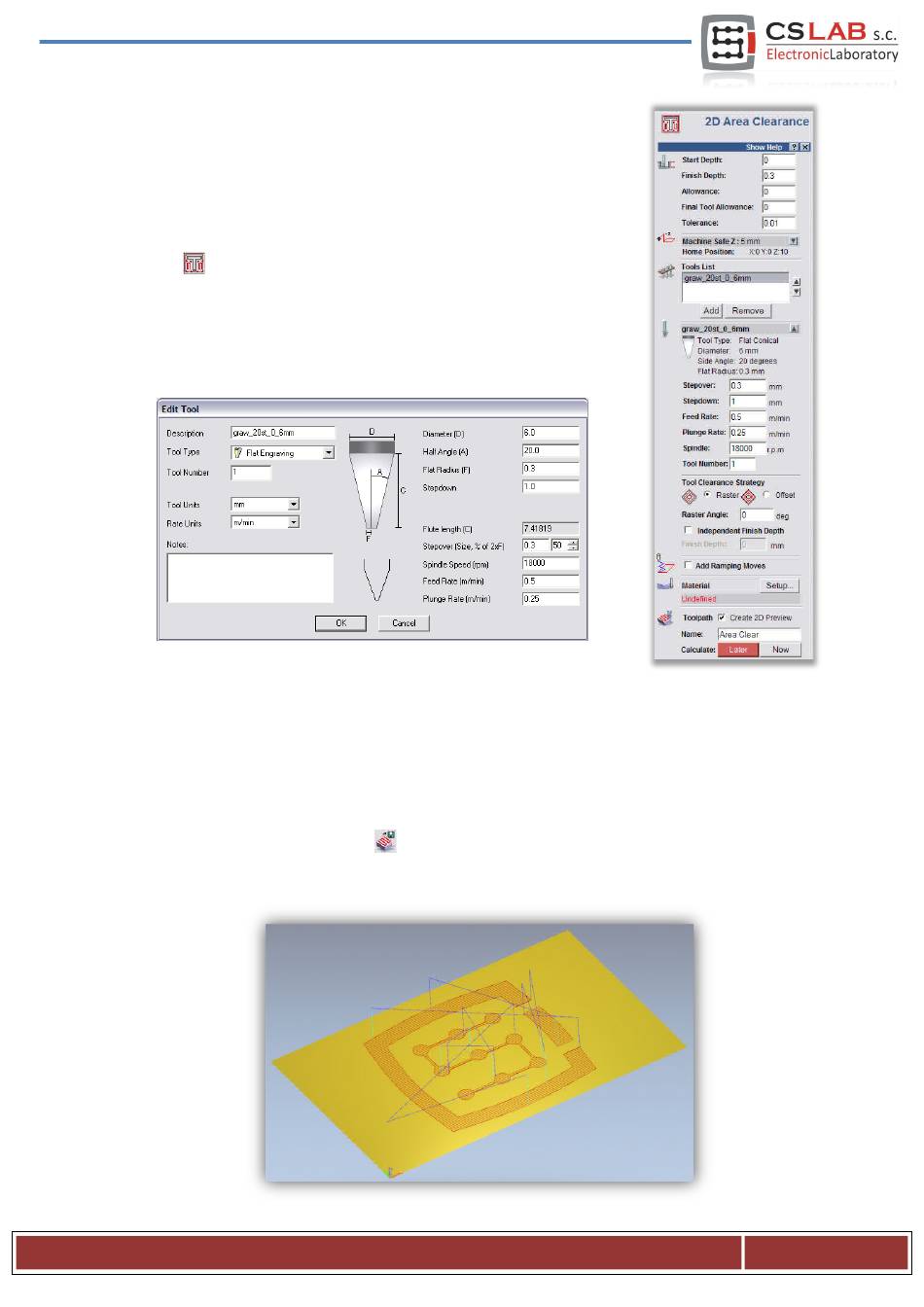

Anschließend ist fürs Logo die Werkzeugtrajektorie zu erzeugen.
Wechseln Sie zurück in die 2D-Ansicht und wählen Sie neben dem Namen des
vorher angelegten Pfads im Panel des Reiters Toolpaths die Option Show In
2D|3D ab. Die frühere Trajektorie wird nicht mehr angezeigt und stört die Sicht
nicht.
Wählen Sie jetzt das Logo aus und klicken Sie erneut auf das Symbol Area
Clearance
. Die einzugebenden Parameter sind fast wie die vorherigen, nur
0,3 mm ist diesmal als Tiefe einzugeben und „Add Ramping Moves" abzuwäh-
len. Diesmal ist das nicht erforderlich. Es muss auch ein anderes Werkzeug
definiert werden. Fahren Sie hierfür so wie letztes Mal fort. Klicken Sie auf Add
unter der Werkzeugliste und Add Tool im Fenster der Werkzeugdatenbank. Die
Parameter sehen in diesem Fall so wie unten gezeigt aus:
Es ist darauf hinzuweisen, dass im ArtCam-Programm die Größe des Halters
als Durchmesser und jene des Werkzeugstücks (F) als Radius definiert werden. Die hier angegebenen Ge-
schwindigkeiten sind eher niedrig, aber es geht nur um ein Beispiel, und nicht um eine „Spitzenfahrt", die
einen Sinn nur dann macht, wenn man mit der Herstellung einer größeren Menge beauftragt ist. Bei so
einfachen Einzelarbeiten dauern der Entwurf, das Spannen des Materials und das Einstellen der Maschine
mehr Zeit als die Behandlung selbst.
Sobald die Daten des Werkzeugs eingegeben sind, können Sie auf Calculate: Now klicken und das Pfad
aufnehmen, indem Sie auf das Symbol
klicken. Der Nachprozessor sollte derselbe wie früher gewählt
bleiben. Geben Sie einen Namen wie z.B. „graw_logo.tap". Die 3D-Ansicht sollte mehr oder weniger so
aussehen:
