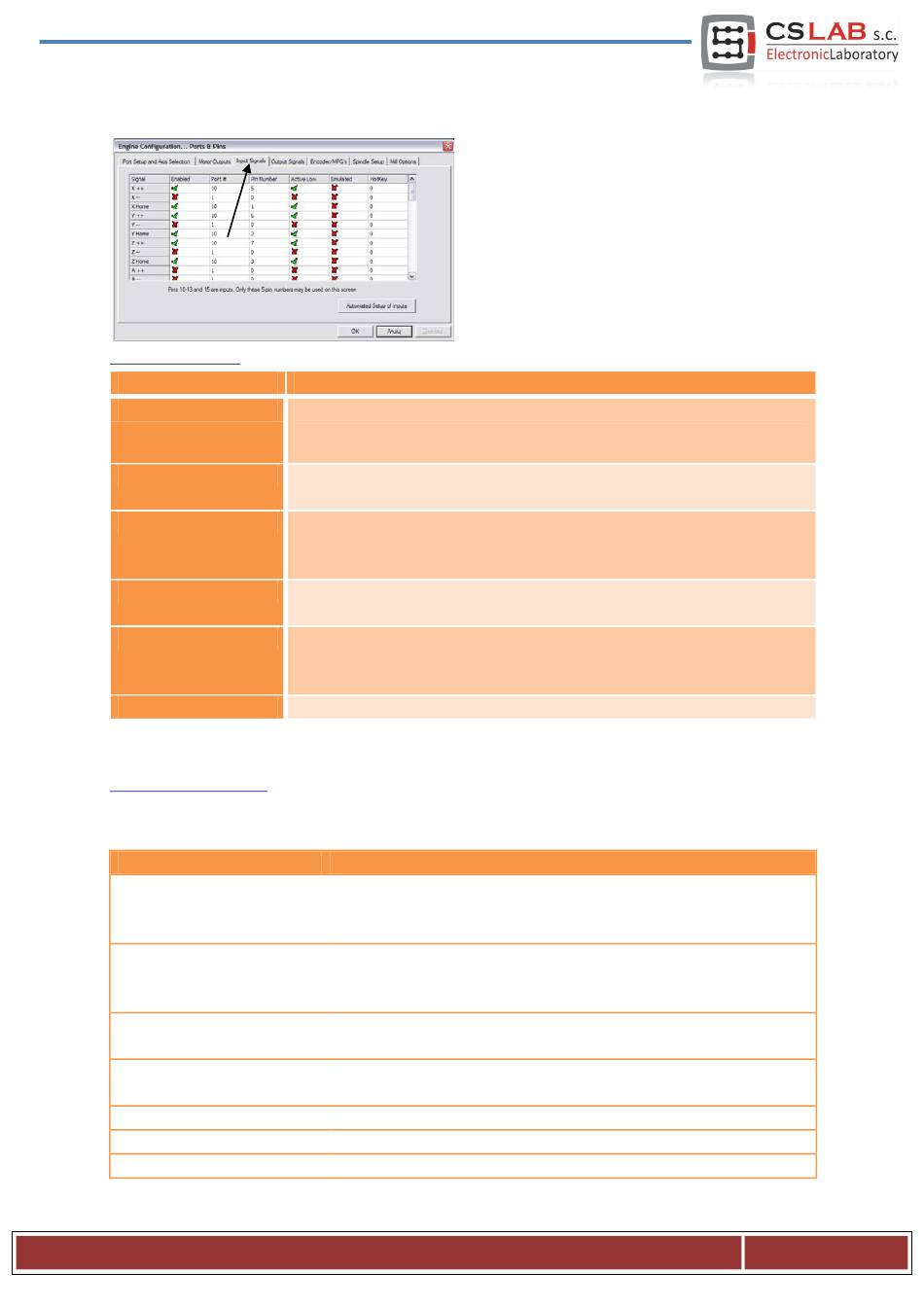

10.4 Digitaleingangssignale konfigurieren
Spaltenerläuterung:
Spaltenname
Enabled
Port #
Pin Number
Active Low
Emulated
HotKey
Die Signale sind in den Unterlagen genau beschrieben, die auf der ArtSoft®-Webseite
www.machsupport.com
(auf Englisch) erhältlich sind. Untenstehend finden Sie jedoch eine Kurzbeschrei-
bung der wichtigsten davon.
Signalbezeichnung
X++, Y++, Z++, A++, B++, C++
X--, Y--, Z--, A--, B--, C--
X Home, Y Home, Z Home,
A Home, B Home, C Home
INPUT1 – INPUT4
Probe
Index
Limit Ovrd
C S - L a b s . c . – C N C - S t e u e r u n g C S M I O / I P - M
Die Konfiguration der Digitaleingänge wird über den
Menüpunkt „Ports and Pins" im Menü „Config" abge-
rufen, idem der Reiter „Input Signals" ausgewählt
wird. Es erscheint eine Liste der üblichen Eingangs-
signalen, die den Hardwareeingängen der CSMIO/IP-
M-Steuerung zugeordnet werden können.
• Der grüne Haken bedeutet, dass das jeweilige Signal verwendet wird.
• Der rote Haken bedeutet, dass das jeweilige nicht relevant ist und
somit nicht unterstützt wird.
Nummer des Eingangsanschlusses – für die CSMIO/IP-M-Steuerung ist das
der Anschluss Nr. 10.
Kontaktnummer bedeutet die Eingangsnummer an der CSMIO/IP-M-
Steuerung, d.h. z.B. der Eingang Nr. 5 der Steuerung wird hier als Kontakt 5
angegeben.
Änderung der Signalpolarisation, d.h. Wahl, ob das Signal aktiv bei 0 V oder
24 V sein sollte.
Signalemulation durch Tastenkombination. Nur einige Signale können an der
CSMIO/IP-M-Steuerung nachgebildet werden: „THC On", „THC Up", „THC Dn"
und „Probe".
Tastenkombination zur Signalemulation.
Signale der positiven Hardlimits. Sobald an einem dieser Signale ein
Aktivzustand auftritt, wird die Maschine unverzüglich zum Stillstand
gebracht.
Signale der negativen Hardlimits. Sobald an einem dieser Signale ein
Aktivzustand auftritt, wird die Maschine unverzüglich zum Stillstand
gebracht.
Signale zur Referenzierung der Achsen (HOMING).
Allgemeine Eingangssignale, die z.B. in VisualBasic®-Skripten verwen-
det werden können.
Messsondesignal, z.B. Sensor zur Längenmessung von Werkzeugen.
Spindelindex zur Drehzahl-/Gewindemessung.
Erzwungene Bewegung, wenn ein LIMIT-Signal aktiv ist. Nützlich, um
Beschreibung
Beschreibung
Seite 38
