Auffüllen Des Kälteträgersystems - Danfoss DHP-A 6 Installationsanweisung

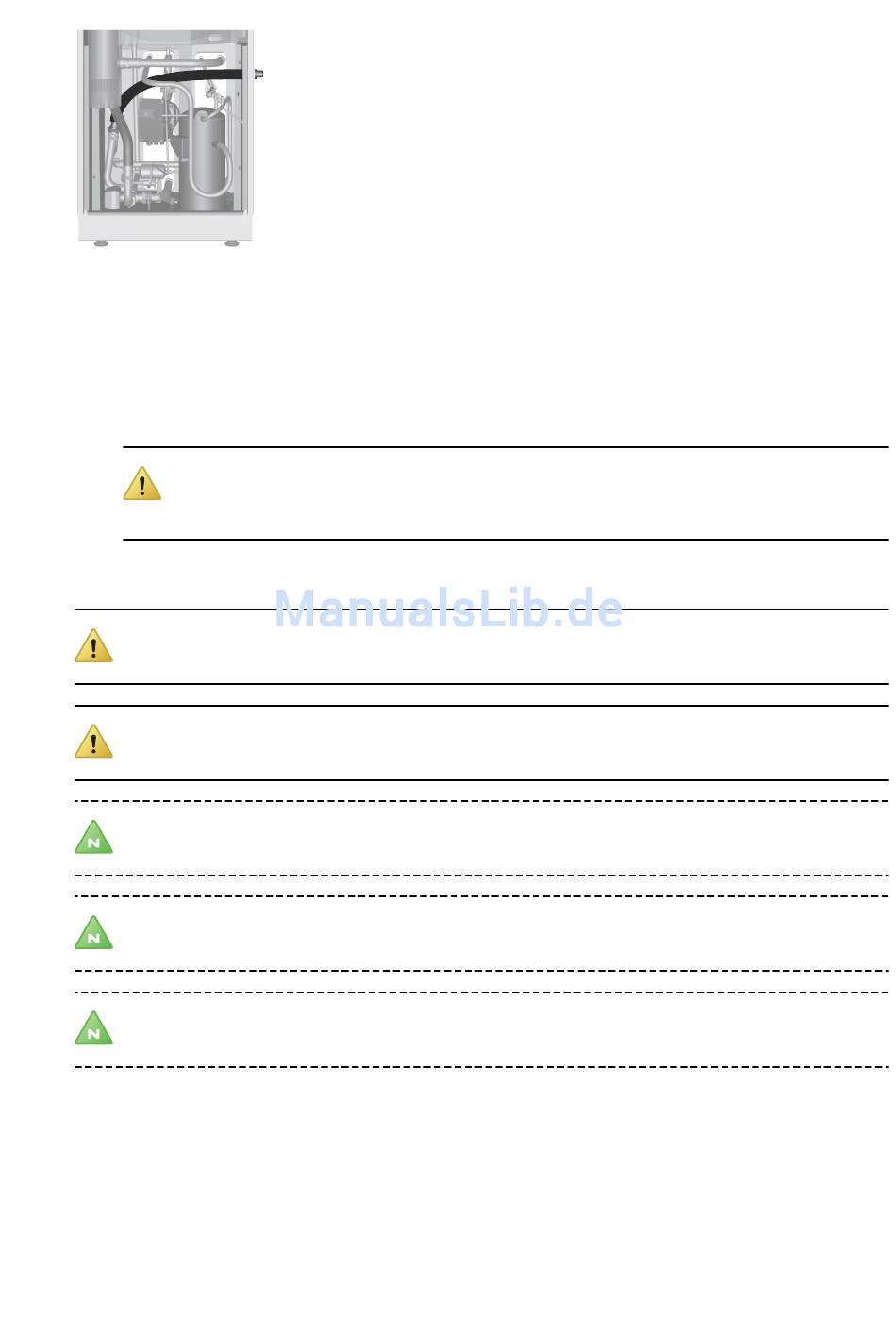

Abbildung 71.
1. Montieren Sie die Ausgangsleitung mit allen erforderlichen Komponenten.
2. Montieren Sie den Ausdehnungsbehälter mit dem Sicherheitsventil.
3. Versehen Sie beide Kälteträgerleitungen auf der gesamten Strecke von der Wärmepumpe bis zur Wand-
durchführung mit einer diffusionsdichten Wärmeisolierung. Die Kälteträgerleitungen zum Kollektor können
außerhalb des Gebäudes im Erdboden vergraben werden, sie müssen aber gut isoliert sein.
Vorsicht! Gilt für AtriamodellernaDHP-A, DHP-AL:Beachten Sie, dass sich das Außenteil bewegen kann,
wenn der Boden frostfrei wird. Verwenden Sie daher Flexschläuche, um die Wärmepumpe und das
Außenteil an die Rohrleitungen anzuschließen.
10.7 Auffüllen des Kälteträgersystems
Vorsicht! Bevor das Kälteträgersystem gefüllt werden kann, muss die elektrische Installation der
Wärmepumpe vorgenommen worden sein und die Kälteträgerpumpe muss betriebsbereit sein.
Vorsicht! Vor dem Füllen des Kälteträgersystems für AtriamodellernaDHP-A, DHP-ALMUSS der
Warmwasserbereiter gefüllt sein.
Hinweis! Überprüfen Sie immer die örtlichen Regeln und Vorschriften, bevor Sie Frostschutzmittel
verwenden.
Hinweis! Verwenden Sie Frostschutzmittel mit Korrosionsschutzzusätzen. Die Mischung ist so herzustellen,
dass für DiplomatDHP-H, Diplomat DuoDHP-L und ComfortDHP-C der Frostschutz bis zu -15 °C reicht..
Hinweis! Verwenden Sie nur Ethylenglykol als Frostschutzmittel für AtriaDHP-A und Atria DuoDHP-AL. Die
Mischung muss so sein, dass der Frostschutz bis -32±1 °C reicht.
10.7.1 Ermitteltes Volumen, DHP-H, -C, -L
Das Volumen des Kälteträgersystems wird wie folgt ermittelt:
•
Wärmepumpe (Wärmetauscher und Rohre) ca. 2 Liter
•
Ausdehnungsbehälter ca. 3 Liter
•
Kollektor (Einzelrohr): PEM 40 ca. 1,0 Liter/m; PEM 32 ca. 0,6 Liter/m; Cu 28 ca. 0,5 Liter/m
Vorlauf des Kälteträgers
Installationsanweisung VMBMA703 – 69
