4.3
DHP-C
4.3.1

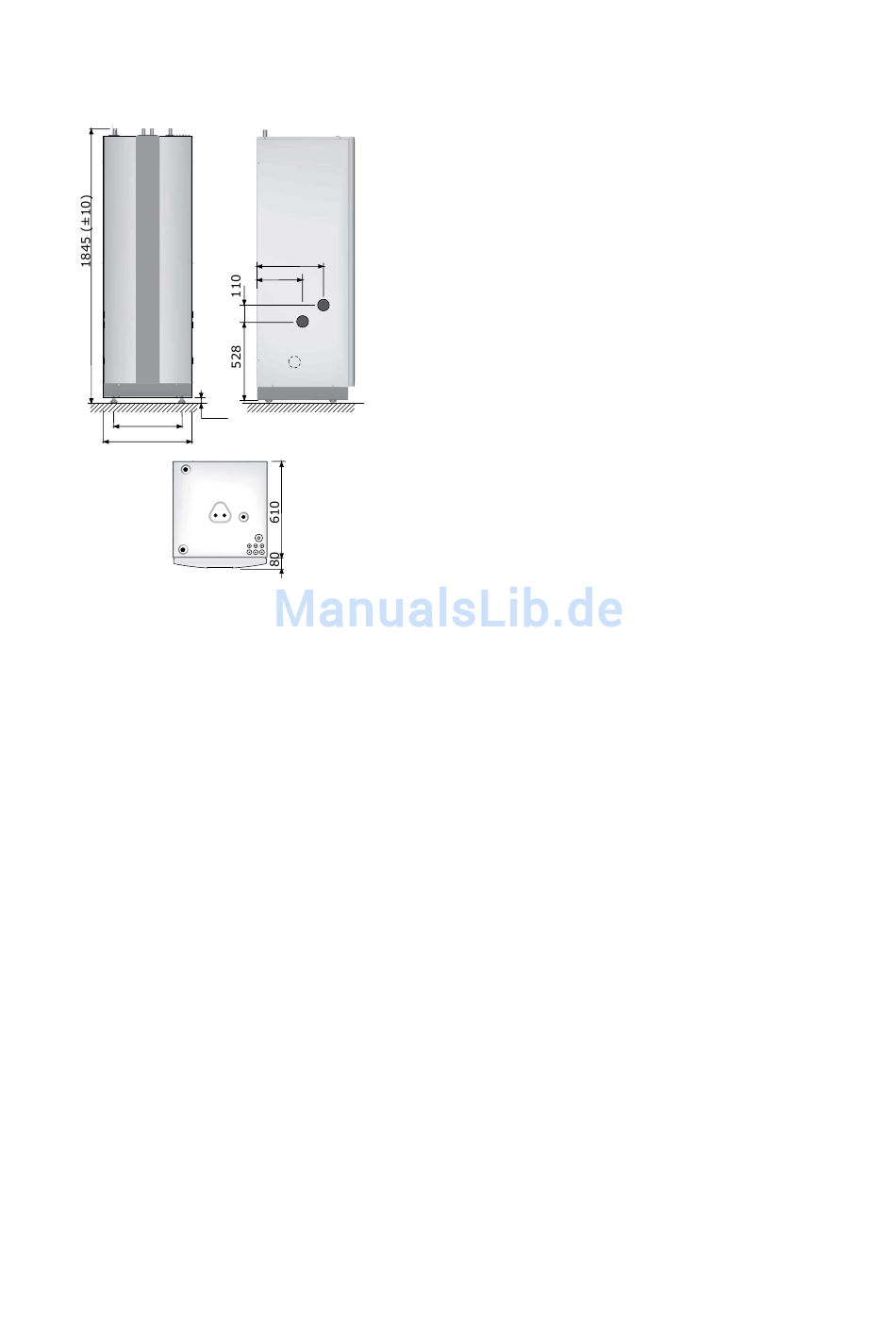

Abmessungen und Anschlüsse
Die Kälteträgerleitungen können je nach Bedarf an der linken oder rechten Seite der Einheit angeschlossen werden.
455
596
Abbildung 8.
16 – Installationsanweisung VMBMA703
440
300
1
2
40±10
4
5
6
7
8
3
Abmessungen und Anschlüsse
Zeichenerklärung
1
Kälteträger ein, 28 Cu
2
Kälteträger aus, 28 Cu
3
Vorlauf Heizungsanlage, 22 Cu:
4
Rücklauf Heizungsanlage, 22 Cu:
5
Ausdehnungsrohr, 22 Cu
6
Warmwasserleitung, 22 mm
7
Kaltwasserleitung, 22 mm
8
Durchführung der Versorgungsleitungen, Fühler- und Thermia
Online-Kabel
