8.3 Systemlösung 2
Bei Systemlösung 2 kann die Wärmepumpe Wärme sowohl zum Heizen als auch für Warmwasser erzeugen und eine
externe Zusatzheizung (Ölkessel, Elektroheizjkessel, Fernwärme oder Ähnliches) unterstützt die Erzeugung von
Wärme zum Heizen, nicht aber für die Warmwasserbereitung. Das Umschaltventil für Wärme für den Heizbetrieb und
die Warmwasserbereitung befindet sich vor der externen Zusatzheizung. Dadurch wird die gleichzeitige Erzeugung
von Wärme für den Heizbetrieb und die Warmwasserbereitung ermöglicht.
Die eingebaute elektrische Zusatzheizung kann für die Erzeugung von Wärme für den Heizbedarf, zur Warmwasser-
bereitung als auch für die Antilegionellenfunktion verwendet werden. Mithilfe der Integralwerte A2 und A3 wird
eingestellt, ob die externe Zusatzheizung vor oder nach der eingebauten elektrischen Zusatzheiziung zugeschaltet
werden soll.
Der WP-Regler der Wärmepumpe steuert auch einen Zusatzmischer, der sich hinter der externen Zusatzheizung
befindet.
Für Systemlösung 2 wird im Menü SERVICE \ ZUSATZ \ EXTERN ZUSATZ Folgendes gewählt:
EXTERNE ZUSATZH. = AN
UMSCH.VENT.WARMW = INT
8.3.1 Beispiel Systemlösung 2
Systemlösung für DHP-H, DHP-H Opti Pro, DHP-C, DHP-A, DHP-A Opti
72
117
91
96
Abbildung 44.
36 51
86
83
113
87
89 83 80
83 80
126
1

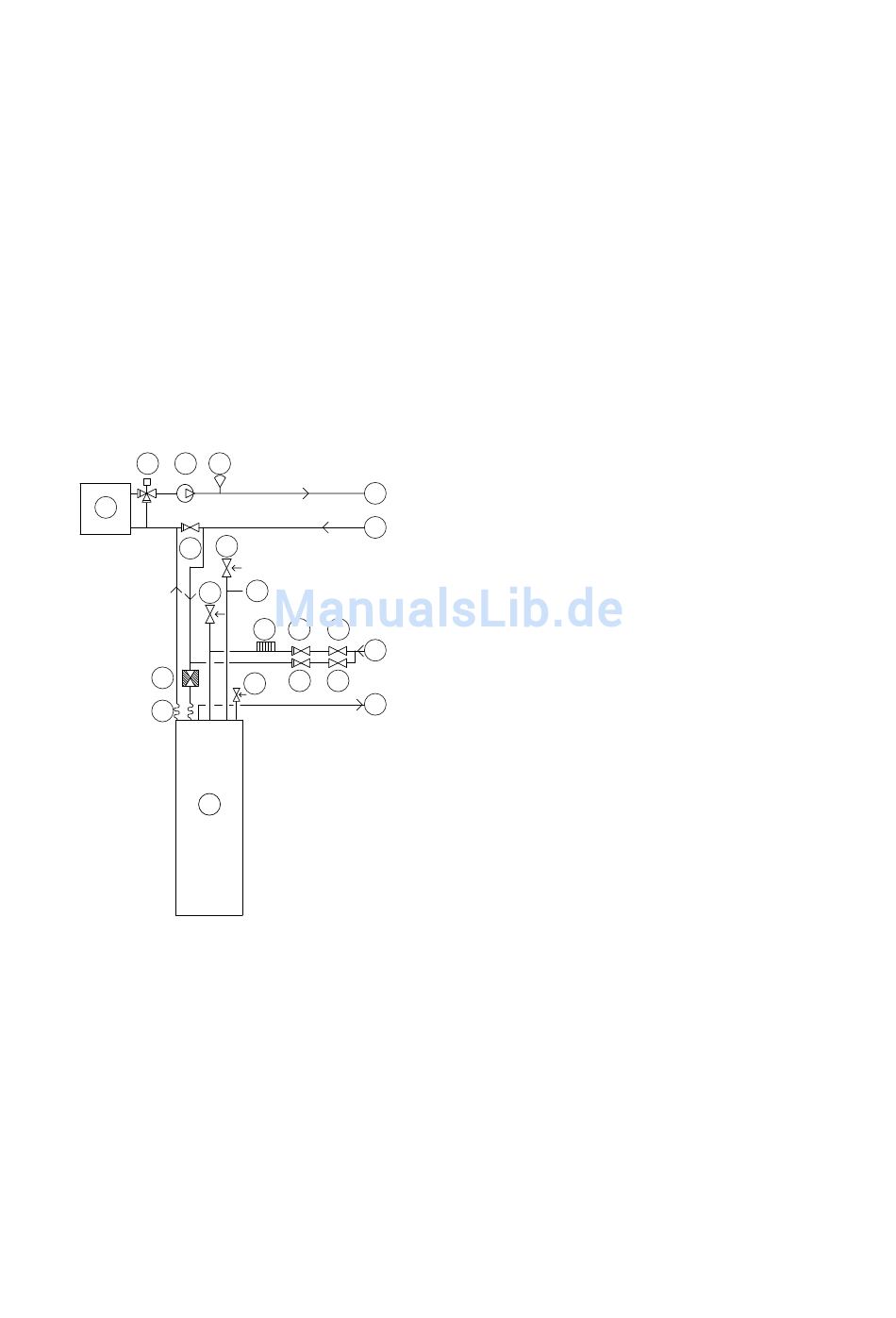

Beispiel Systemlösung 2
Zeichenerklärung
10
1 Wärmepumpe
11 10 Vorlauf
11 Rücklauf
12 Kaltwasser
13 Warmwasser
36 Umwälzpumpe
12
51 Vorlauffühler, aus Wärmepumpe entnommen
72 Zusatzmischer
13
80 Absperrventil
83 Rückschlagventil
86 Sicherheitsventil Ausdehnung Heizungssystem
87 Sicherheitsventil Kaltwasser 9 bar
89 Vakuumventil
91 Schmutzsieb
96 Flexschlauch
113 Ausdehnung Heizungssystem
117 Externe Zusatzheizung
126 Sicherheitsventil für Temperatur und Druck (nur für
gewisse Modelle)
Installationsanweisung VMBMA703 – 45
