Systemlösung 1 - Danfoss DHP-A 6 Installationsanweisung

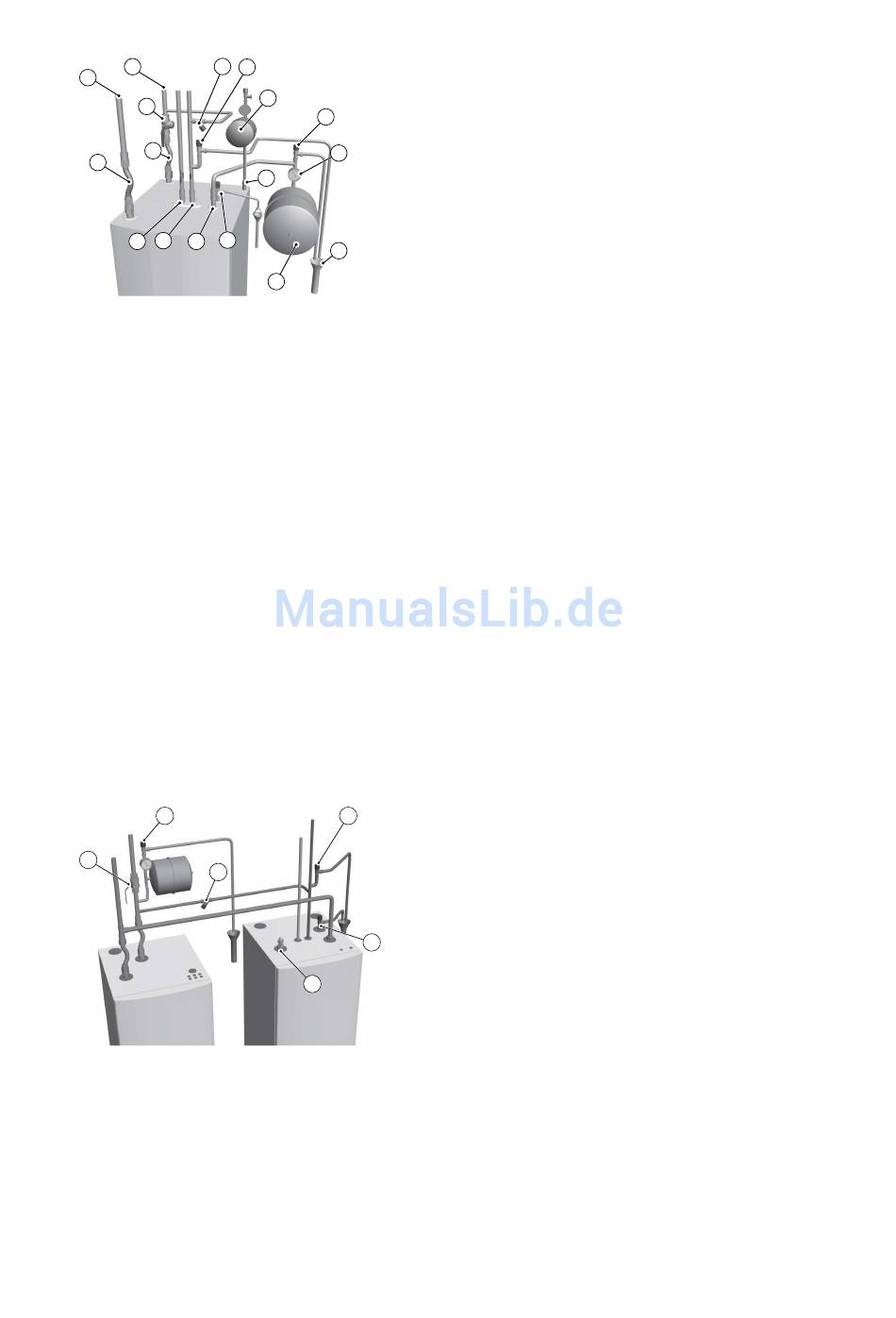

Die Abbildung zeigt den grundsätzlichen Aufbau einer Rohrinstallation mit allen Komponenten.
2
1
3
5
4
14
13
Abbildung 39.
Rohrinstallation
8.1.4 Anschluss Wärmeträger
DHP-AL, DHP-AL Opti
Die Abbildung zeigt den grundsätzlichen Aufbau einer vollständigen Rohr- und Kälteträgerinstallation mit allen
Komponenten.
2
1
Abbildung 40.
Rohr- und Kälteträgerinstallation
8.2 Systemlösung 1
Bei Systemlösung 1 erzeugt die Wärmepumpe sowohl Heizwärme als auch Warmwasser mithilfe des Kompressors
und der eingebauten elektrischen Zusatzheizung. Die Erzeugung von Wärme zum Heizen und für das Warmwasser
kann nicht gleichzeitig erfolgen, weil das Umschaltventil für Heizbetrieb/Warmwasserbereitung hinter der elektri-
schen Zusatzheizung angebracht ist.
42 – Installationsanweisung VMBMA703
6
7
8
9
10
16
17
15
11
12
Grundsätzlicher Aufbau der
4
3
5
Grundsätzlicher Aufbau der
Zeichenerklärung
1 Vorlauf
2 Rücklauf
3 Absperrhahn und Schmutzsieb
4 Flexschlauch
5 Flexschlauch
6 Füllhahn
7 Sicherheitsventil, 9 bar Kaltwasser
8 Ausdehnungsbehälter
9 Sicherheitsventil
10 Manometer
11 Zum Abfluss
12 Ausdehnungsbehälter
13 Warmwasser
14 Kaltwasser
15 Exp.
16 Exp KT
17 Sicherheitsventil für Temperatur und Druck (nur für gewisse Mod-
elle)
Zeichenerklärung
1 Absperrhahn und Schmutzsieb
2 Sicherheitsventil
3 Füllhahn
4 Sicherheitsventil, 9 bar
6
5 Entlüftungsventil bei Warmwasserbereiter aus Edelstahl
6 Sicherheitsventil für Temperatur und Druck (nur für gewisse Mod-
elle)
