Danfoss DHP-A 6 Installationsanweisung Seite 15

4.1.2 Komponenten

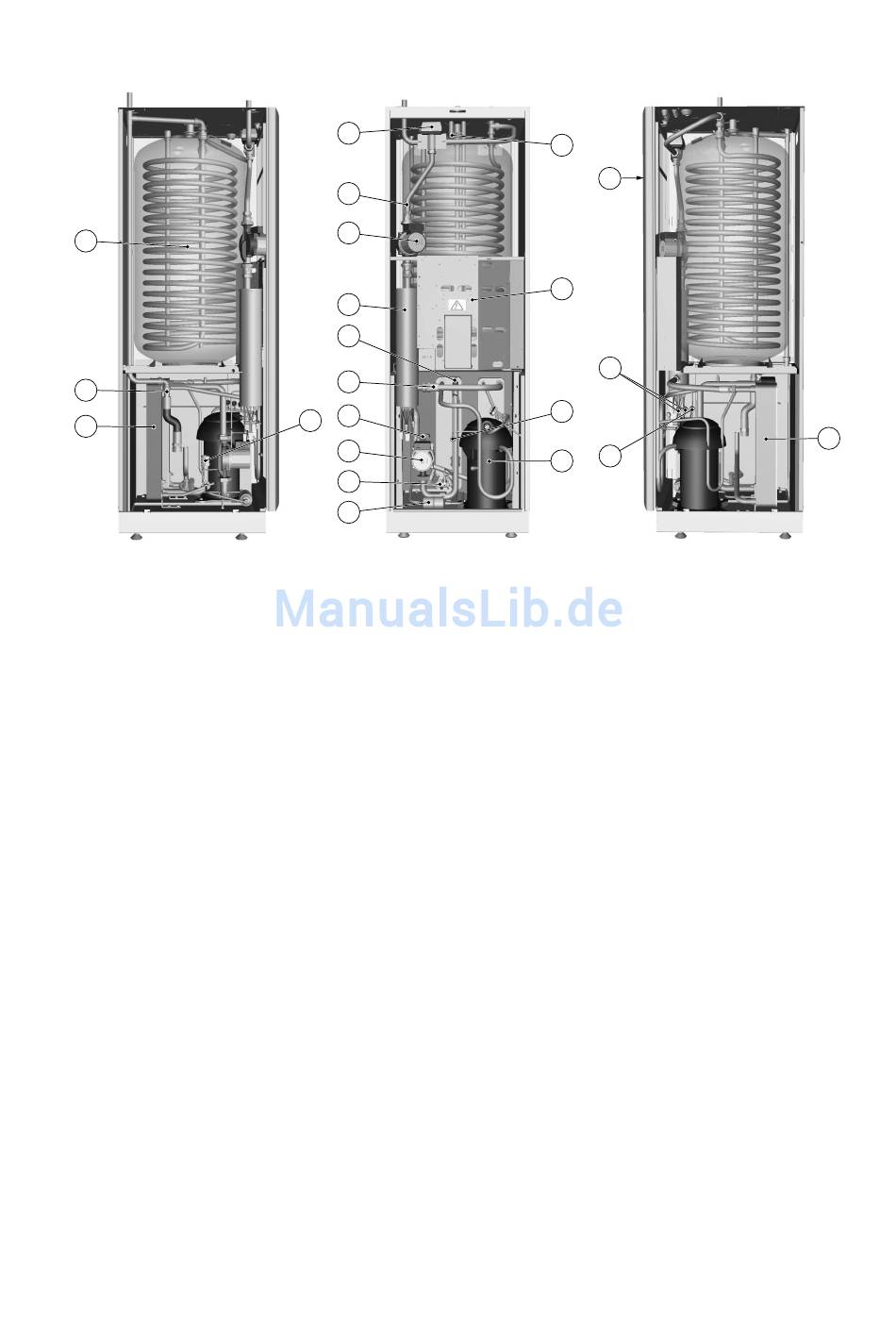

Die folgende Abbildung mit den Komponenten zeigt schematisch den inneren Aufbau einer Wärmepumpe. Zwischen
verschiedenen Versionen gibt es Unterschiede.
1
2
3
Abbildung 5.
Zeichenerklärung
1
2
3
4
5
6
7
8
9
10
11
4
5
6
7
8
9
8
10
11
13
12
Oben werden die Komponenten gezeigt
Warmwasserbereiter, 180 Liter
Fühler Rücklauf Heizungsanlage
Verdampfer, isoliert
Umschaltventil
Vorlauffühler
Umwälzpumpe Heizungssystem
Zusatzheizung (elektrisch)
Kälteträger ein
Vorlauf Heizungsanlage
Kälteträger aus
Kälteträgerpumpe Kälteträgersystem
14
15
16
19
18
20
17
12 Trockenfilter
13 Expansionsventil
14 Fühler, Warmwasser (Spitzentemperatur)
15 Bedienkonsole der Regelausrüstung
16 Elektroschalttafel
17 Kompressor
18 Niederdruckpressostat
19 Betriebspressostate
20 Hochdruckpressostat
21 Verflüssiger mit Ablauf für Primärseite
Installationsanweisung VMBMA703 – 13
21
