Zeichenerklärung
8 Kälteträgerpumpe Kälteträgersystem
9 Trockenfilter
4.5

DHP-A, DHP-A Opti

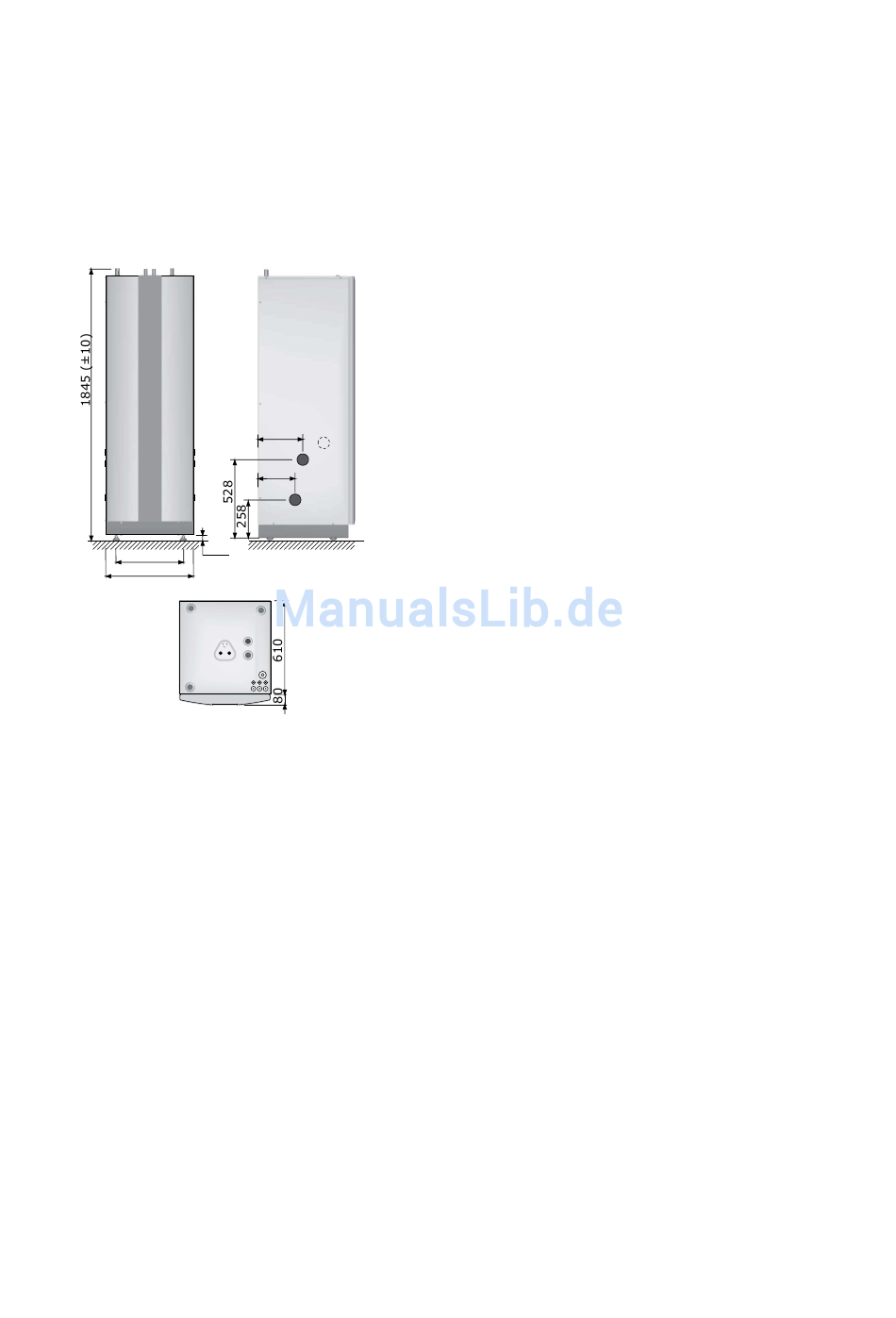

4.5.1 Abmessungen und Anschlüsse
Die Kälteträgerleitungen können je nach Bedarf an der linken oder rechten Seite der Einheit angeschlossen werden.
455
596
Abbildung 11.
300
2
250
1
40±10
5
9
10
6
78
3
4
Abmessungen und Anschlüsse
17 Hochdruckpressostat
18 Verflüssiger mit Ablauf für Primärseite
Zeichenerklärung
1 Kälteträger ein, 28 Cu
2 Kälteträger aus, 28 Cu
3 Durchführung der Versorgungsleitungen, Fühler- und Ther-
mia Online-Kabel
4 Vorlaufleitung Heizungsanlage, 22 Cu: 6 – 10 kW, 28 Cu: 12
kW
5 Rücklaufleitung Heizungsanlage, 22 Cu: 6 – 10 kW, 28 Cu: 12
kW
6 Ausdehnungsrohr, 22 Cu
7 Warmwasserleitung, 22 mm
8 Kaltwasserleitung, 22 mm
9 Anschluss für Ausdehnungsbehälter, Kälteträgerkreis, R25
Innengew.
10 Sicherheitsventil für Temperatur und Druck (nur für gewisse
Modelle)
Installationsanweisung VMBMA703 – 19
