8.4.2 Beispiel Systemlösung 3
Systemlösung für DHP-L, DHP-L Opti
72 36 51 77
117
83
96
1

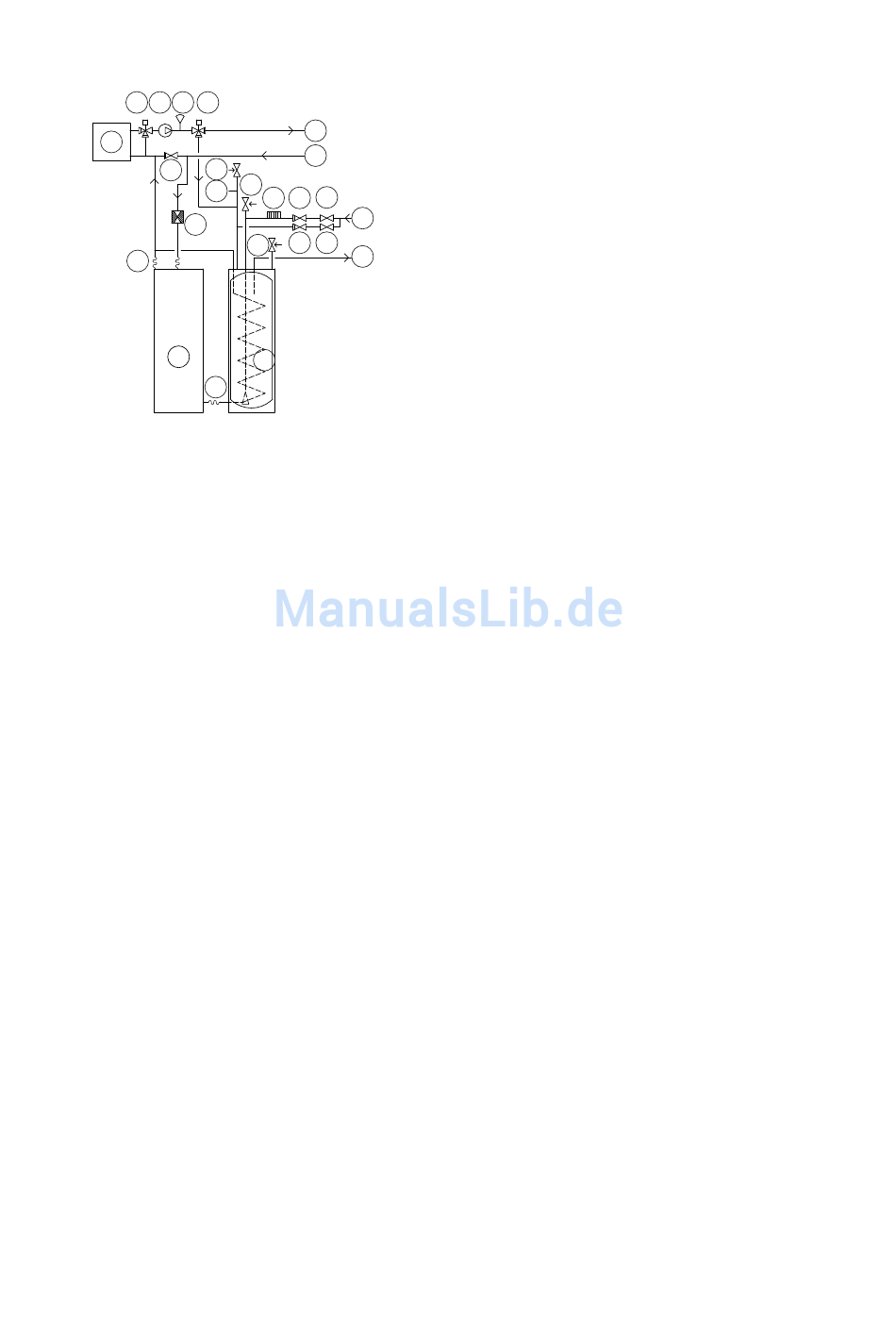

Abbildung 48.
10
11
86
87
113
89 83 80
12
91
83 80
126
13
18
96
Beispiel Systemlösung 3
Zeichenerklärung
1 Wärmepumpe
10 Vorlauf
11 Rücklauf
12 Kaltwasser
13 Warmwasser
18 Warmwasserbereiter
36 Umwälzpumpe
51 Vorlauffühler, aus Wärmepumpe entnommen
72 Zusatzmischer
77 Umschaltventil
80 Absperrventil
83 Rückschlagventil
86 Sicherheitsventil Ausdehnung Heizungssystem
87 Sicherheitsventil Kaltwasser 9 bar
89 Vakuumventil
91 Schmutzsieb
96 Flexschlauch
113 Ausdehnung Heizungssystem
117 Externe Zusatzheizung
126 Sicherheitsventil für Temperatur und Druck (nur für
gewisse Modelle)
Installationsanweisung VMBMA703 – 49
