Kontroll- und Sicherheitsfunktionen
Die Wärmepumpe hat mehrere Kontroll- und Sicherheitsfunktionen, um die Installation gegen Schäden bei unge-
wöhnlichen Betriebsverhältnissen zu schützen.

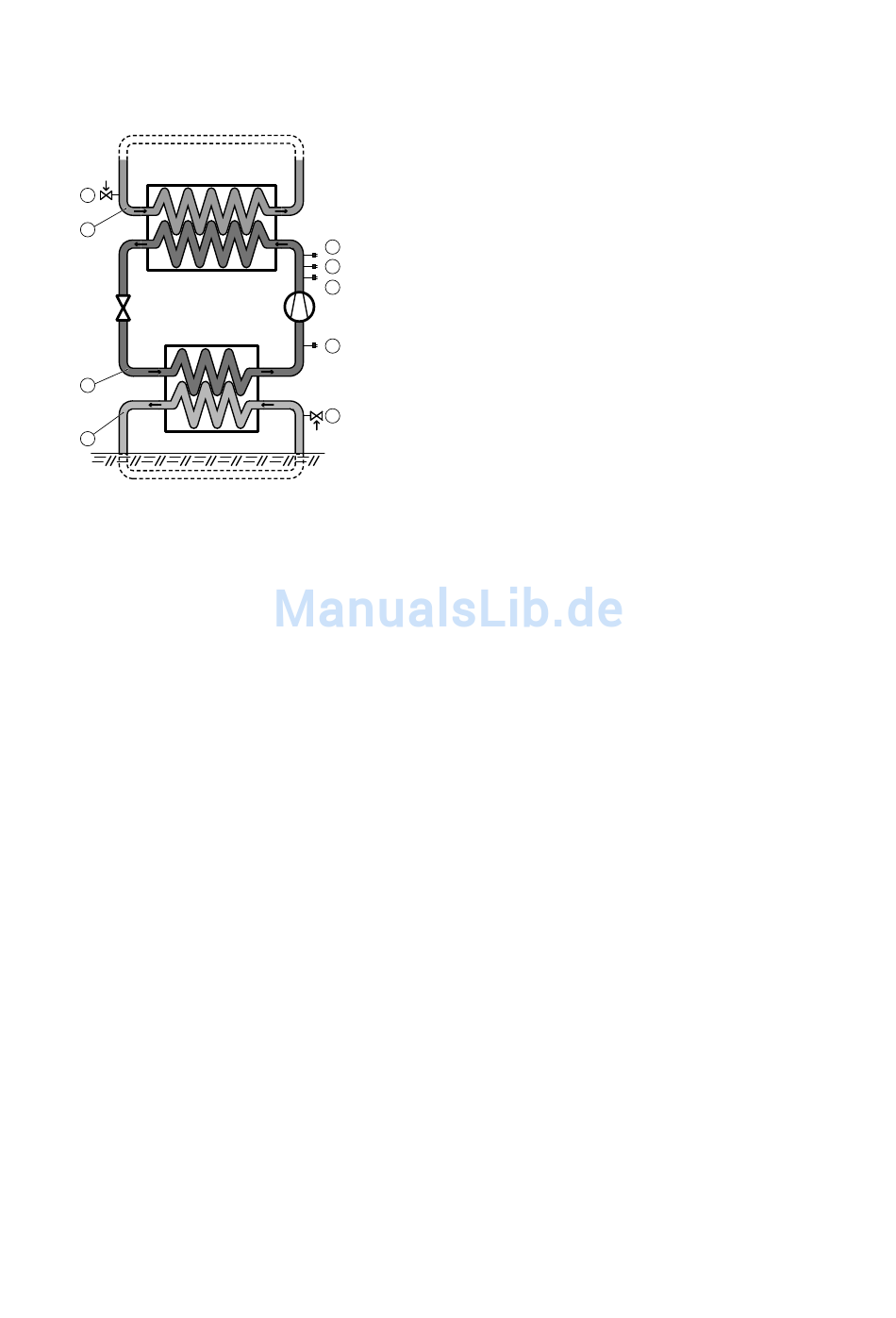

Die folgende Skizze zeigt die drei Kreise der Wärmepumpe mit den jeweiligen Sicherheitsfunktionen.
2
1
3
8
Abbildung 1.
Wärmeträgerkreis (1)
Wenn der Druck in diesem Kreis den Öffnungsdruck des Sicherheitsventils (2) übersteigt, öffnet das Ventil, lässt den
Überdruck ab und schließt wieder. Die Überlaufleitung des Sicherheitsventils darf unter keinen Umständen vom
Abfluss getrennt werden können und muss sichtbar über dem Abfluss an einem frostfreien Platz münden.
Kältemittelkreis (3)
Das Hochdruckteil des Kältemittelkreises ist mit einem Hochdruckpressostat (6) und zwei Betriebspressostaten (4, 5)
ausgestattet, von denen aber nur einer angeschlossen ist. Der angeschlossene Betriebspressostat stoppt den Kom-
pressor, wenn der Betriebsdruck erreicht wird. Dies ist der Fall, wenn ausreichend Wärmeenergie erzeugt worden ist.
Wenn der Betriebspressostat außer Funktion sein sollte und der Druck im Kreis weiter ansteigt, wird der Hochdruck-
pressostat nach Erreichen seines Schaltdrucks aktiviert, wodurch der Kompressor gestoppt und der Normalbetrieb
der Wärmepumpe blockiert wird.
Wenn der Hochdruckpressostat aktiviert wird, blinkt ein Alarmindikator an der Bedienkonsole der Wärmepumpe und
auf dem Display der Bedienkonsole wird ein Warntext angezeigt. Die blockierte Wärmepumpe wird zurückgestellt,
indem die Betriebsart auf AUS gestellt wird und anschließend wieder auf die zuvor gewählte Stellung (AUTO / WÄR-
MEPUMPE / ZUSATZ / WARMWASSER) gestellt wird.
Der Niederdruckpressostat (7) stoppt den Kompressor und blockiert den Betrieb der Wärmepumpe, wenn der Druck
für den Niederdruckteil des Kühlkreises zu gering wird.
Wenn der Niederdruckpressostat aktiviert wird, wird der Normalbetrieb der Wärmepumpe blockiert, ein Alarmindi-
kator auf der Bedienkonsole der Wärmepumpe blinkt und auf dem Display der Bedienkonsole wird ein Warntext
angezeigt. Die blockierte Wärmepumpe wird zurückgestellt, indem die Betriebsart auf AUS gestellt wird und ans-
chließend wieder auf die zuvor gewählte Stellung (AUTO / WÄRMEPUMPE / ZUSATZ / WARMWASSER) gestellt wird.
Kälteträgerkreis (8)
Wenn der Druck in diesem Kreis den Öffnungsdruck des Sicherheitsventils (9) übersteigt, öffnet das Ventil, lässt den
Überdruck ab und schließt wieder. Die Überlaufleitung des Sicherheitsventils darf unter keinen Umständen vom
Abfluss getrennt werden können und muss sichtbar über dem Abfluss an einem frostfreien Platz münden.
Kompressor
6
5
4
7
9
Kontroll- und Sicherheitsfunktionen
Zeichenerklärung
1
Wärmeträgerkreis
2
Sicherheitsventil, Wärmeträgerkreis, extern montiert
3
Kältemittelkreis
4
Betriebspressostat, normal
5
Betriebspressostat, alternativ
6
Hochdruckpressostat
7
Niederdruckpressostat
8
Kälteträgerkreis
9
Sicherheitsventil, Kälteträgerkreis, extern montiert
Installationsanweisung VMBMA703 – 9
