4.3.2 Komponenten

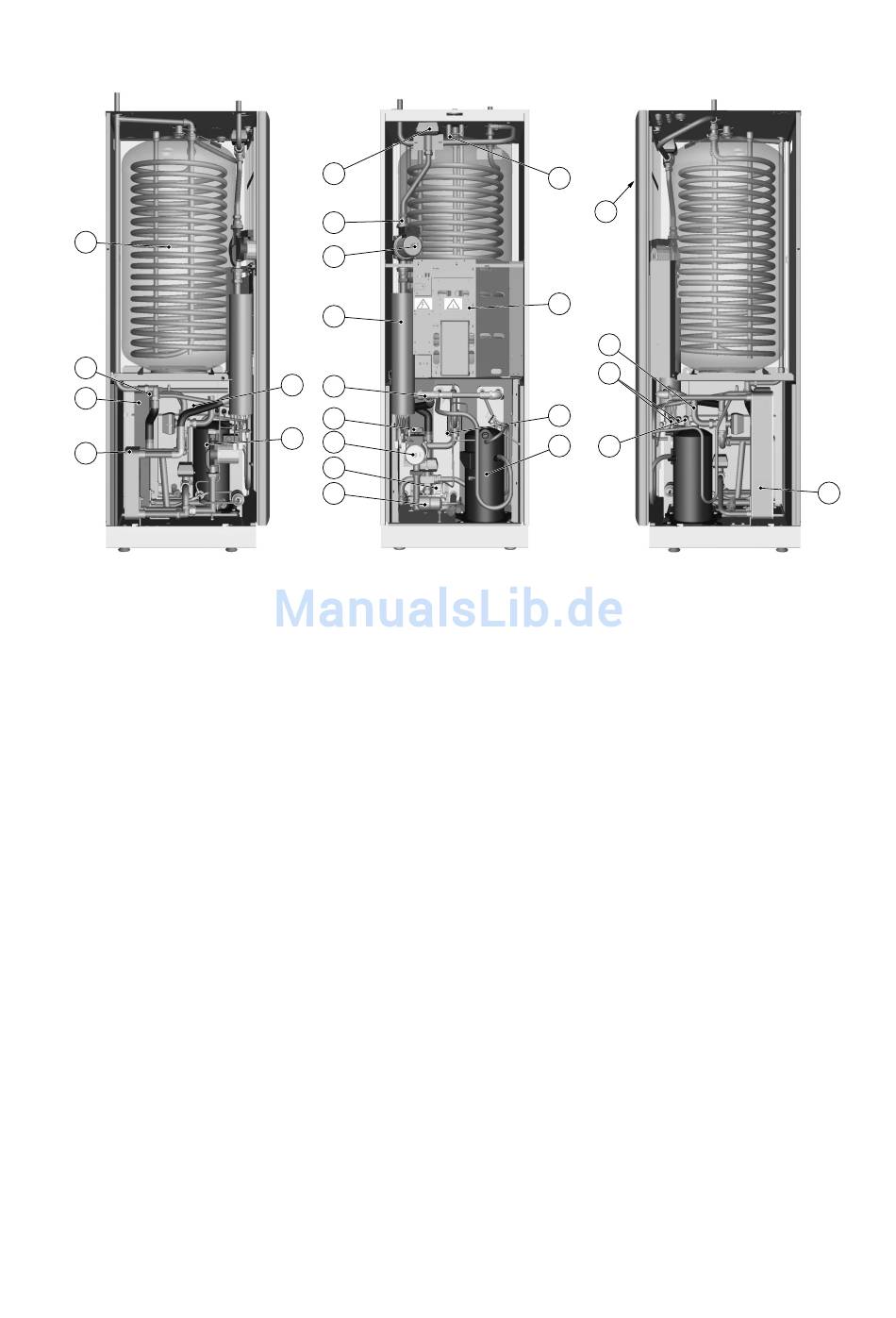

Die folgende Abbildung mit den Komponenten zeigt schematisch den inneren Aufbau einer Wärmepumpe. Zwischen
verschiedenen Versionen gibt es Unterschiede.
1
2
3
4
Abbildung 9.
Zeichenerklärung
1 Warmwasserbereiter 180 Liter
2 Fühler Rücklauf Heizungsanlage
3 Verdampfer, isoliert
4 Wärmetauscher für Kühlbetrieb
5 Umschaltventil Kühlung
6 Mischer Kühlung
7 Umschaltventil, Heizen/Warmwasser
8 Vorlauffühler
9 Umwälzpumpe Heizungssystem
10 Zusatzheizung (elektrisch)
11 Kälteträger ein
12 Vorlauf Heizungsanlage
4.4

DHP-L, DHP-L Opti

4.4.1 Abmessungen und Anschlüsse
Die Kälteträgerleitungen können je nach Bedarf an der linken oder rechten Seite der Einheit angeschlossen werden.
7
8
9
10
5
12
13
6
14
15
16
Oben werden die Komponenten gezeigt
17
18
19
11
22
21
20 23
13 Kälteträger aus
14 Kälteträgerpumpe, Kälteträgersystem
15 Expansionsventil
16 Trockenfilter
17 Fühler, Warmwasser (Spitzentemperatur)
18 Bedienkonsole der Regelausrüstung
19 Elektroschalttafel
20 Kompressor
21 Niederdruckpressostat
22 Betriebspressostat
23 Hochdruckpressostat
24 Verflüssiger mit Ablauf für Primärseite
