zeitliche Abstand zwischen den Messzeitpunkten kann zwischen einer Minute und einer Stunde eingestellt werden.
Die Werkseinstellung beträgt eine Minute.
Die Historie steht für alle Fühler zur Verfügung, wobei für den Raumfühler im Display allerdings nur der eingestellte
Wert angezeigt wird. Bei dem anzeigbaren Integralwert handelt es sich um die Energiebilanz der Heizungsanlage.
15.7

INTEGRAL

Der Heizbedarf im Haus variiert mit der Jahreszeit und der Wetterlage und ist nicht konstant. Der Wärmebedarf kann
als Temperaturdifferenz über der Zeit betrachtet und errechnet werden. Bei dem Ergebnis handelt es sich um einen
Integralwert (Wärmebedarf). Für die Errechnung des Integralwerts verwendet das Steuersystem mehrere Parameter.
Für den Start der Wärmepumpe ist ein Wärmemangel erforderlich und es gibt drei unterschiedliche Integralwerte
A1 (Werkseinstellung = -60) für den Start des Kompressors und A2 (Werkseinstellung = -600) für den Start der Zusatz-
heizung sowie A3 für den Start der externen Zusatzheizung. Während des Heizens sinkt der Wärmemangel, und
sobald die Wärmepumpe stoppt, sorgt die Trägheit im System für einen Wärmeüberschuss.
Der Integralwert gibt die Fläche unter der Zeitachse an und wird in Grad-Minuten angegeben. In der unten stehenden
Abbildung sind die Werkseinstellungen für die Integralwerte der Wärmepumpe dargestellt. Wenn der Integralwert
den für INTEGRAL A1 eingestellten Wert erreicht hat, startet der Kompressor. Wenn der Integralwert nicht absinkt,
sondern stattdessen weiter ansteigt, startet die interne Zusatzheizung, sobald der Integralwert den für A2 einges-
tellten Wert erreicht und die externe Zusatzheizung bei dem für A3 eingestellten Wert.
1
1 5
11
15
1 2
16
9

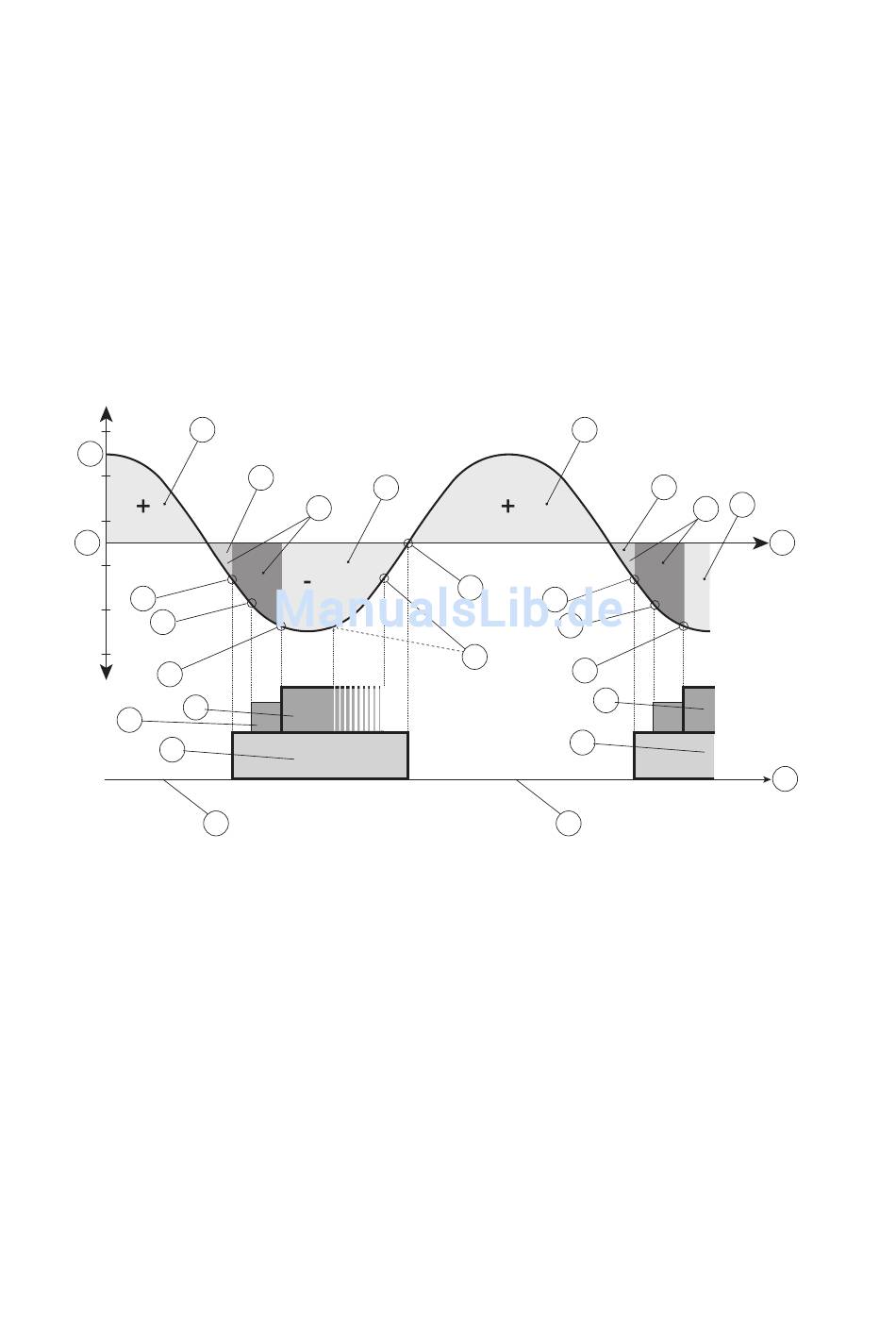

Abbildung 82.
Zeichenerklärung
1 Integral
2 Wärmeüberschuss
3 INTEGRAL A1
4 INTEGRAL A2
5 Wärmemangel
6 Zeit
7 Wärmepumpenbetrieb
8 Kein Betrieb
9 Kompressor
10 Interne Zusatzheizung
11 Start des Kompressors (A1)
12 Zusatzheizung Start A2
98 – Installationsanweisung VMBMA703
2
3
4
1 0
8
Start und Stopp des Wärmepumpenbetriebs in Abhängigkeit vom Integralwert
