Mechanische Installation Produkthandbuch

3.3.4 Montage des DriveMotor

3 3

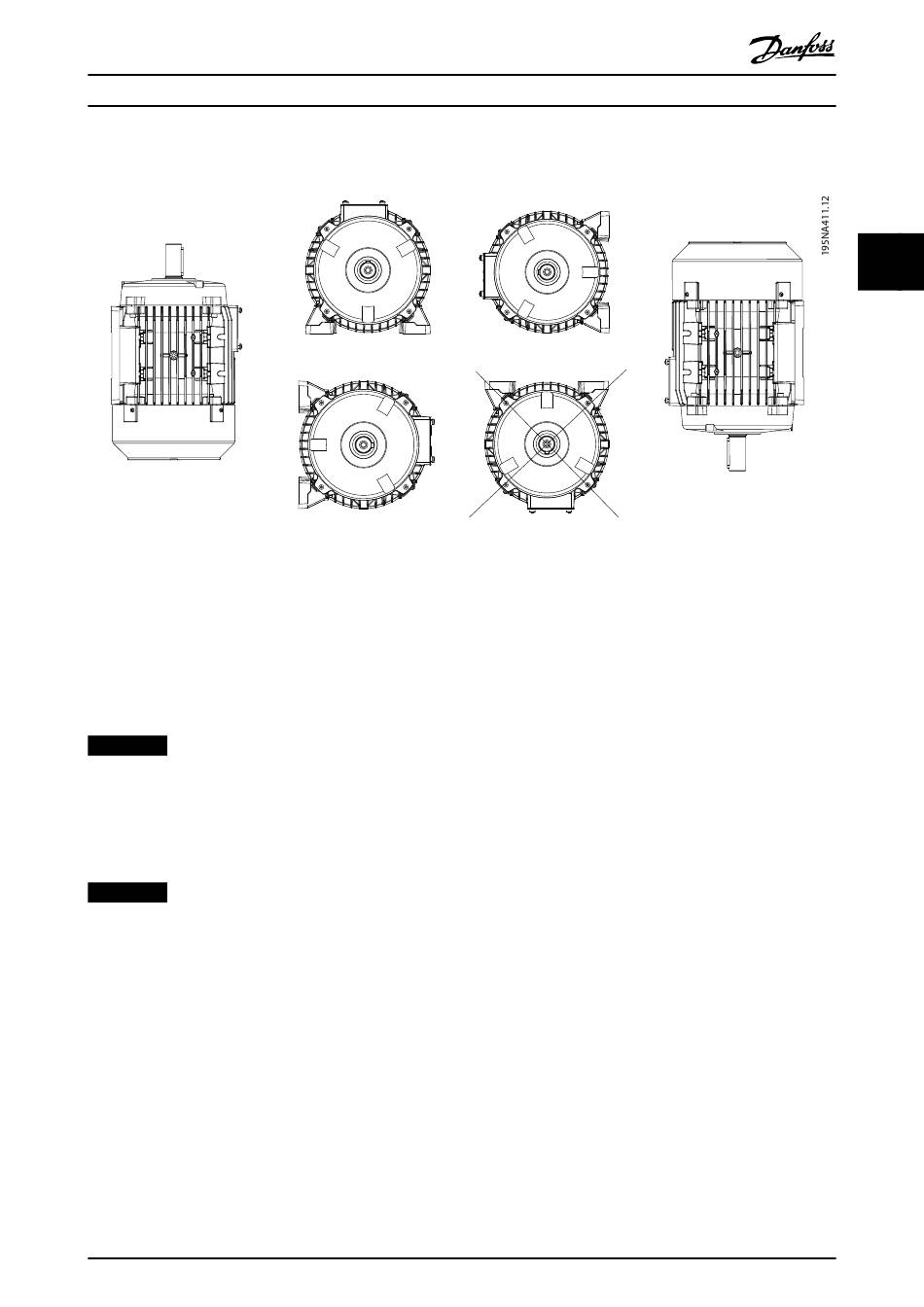

Abbildung 3.4 Installationsausrichtung, IP54/UL-Typ 3R
Bauen Sie den DriveMotor so ein, dass hinreichend Platz für routinegemäße Wartungsarbeiten vorhanden ist. Achten Sie auf
die empfohlenen Abstände, siehe Kapitel 7 Technische Daten. Es empfiehlt sich, einen Mindestabstand von 0,75 m um den
Motor einzuhalten, sowohl für den Arbeitszugang als auch für ausreichende Luftzirkulation am Motorlüftereinlass. Nähere
Angaben finden Sie auch in Kapitel 7.1 Abstände, Abmessungen und Gewichtsangaben.
Sofern mehrere DriveMotor in unmittelbarer Nähe zueinander eingebaut sind, verhindern Sie unbedingt die Zuführung
warmer Abluft. Der Installationsort muss stabil, starr und eben sein.
HINWEIS
Elektrische Installation
Entfernen Sie nicht die obere Folie auf dem Frequenzumrichter, da dies Teil der Sicherheitsvorrichtung ist.
Aufziehen von Ritzeln, Scheiben und Kopplungen
Bohren Sie die Ritzel, Riemenscheiben und Kopplungen auf Standardwerte auf und schieben Sie diese drehend auf die
Motorwelle. Sie müssen den fachgerechten Schutz aller beweglichen Teile sicherstellen.
HINWEIS
Das Anbringen von Anbauteilen auf der Motorwelle mit einem Hammer - oder Holzhammer führt zu Lagerschäden.
Diese Schäden verstärken die Lagergeräusche und verkürzen die Lagerlebensdauer erheblich.

3.3.5 Motorwellenausrichtung

Wenn die Anwendung eine Direktkopplung erfordert, müssen Sie die Wellen in allen drei Ebenen korrekt ausrichten. Eine
Fehlausrichtung kann eine Hauptursache für Geräuschentwicklung, Vibrationen und verkürzte Lagerlebensdauer sein.
Beachten Sie das Wellenlängsspiel und die thermische Ausdehnung sowohl axial als auch in den vertikalen Ebenen.
Vorzugsweise sollten Sie flexible Antriebskupplungen verwenden.
