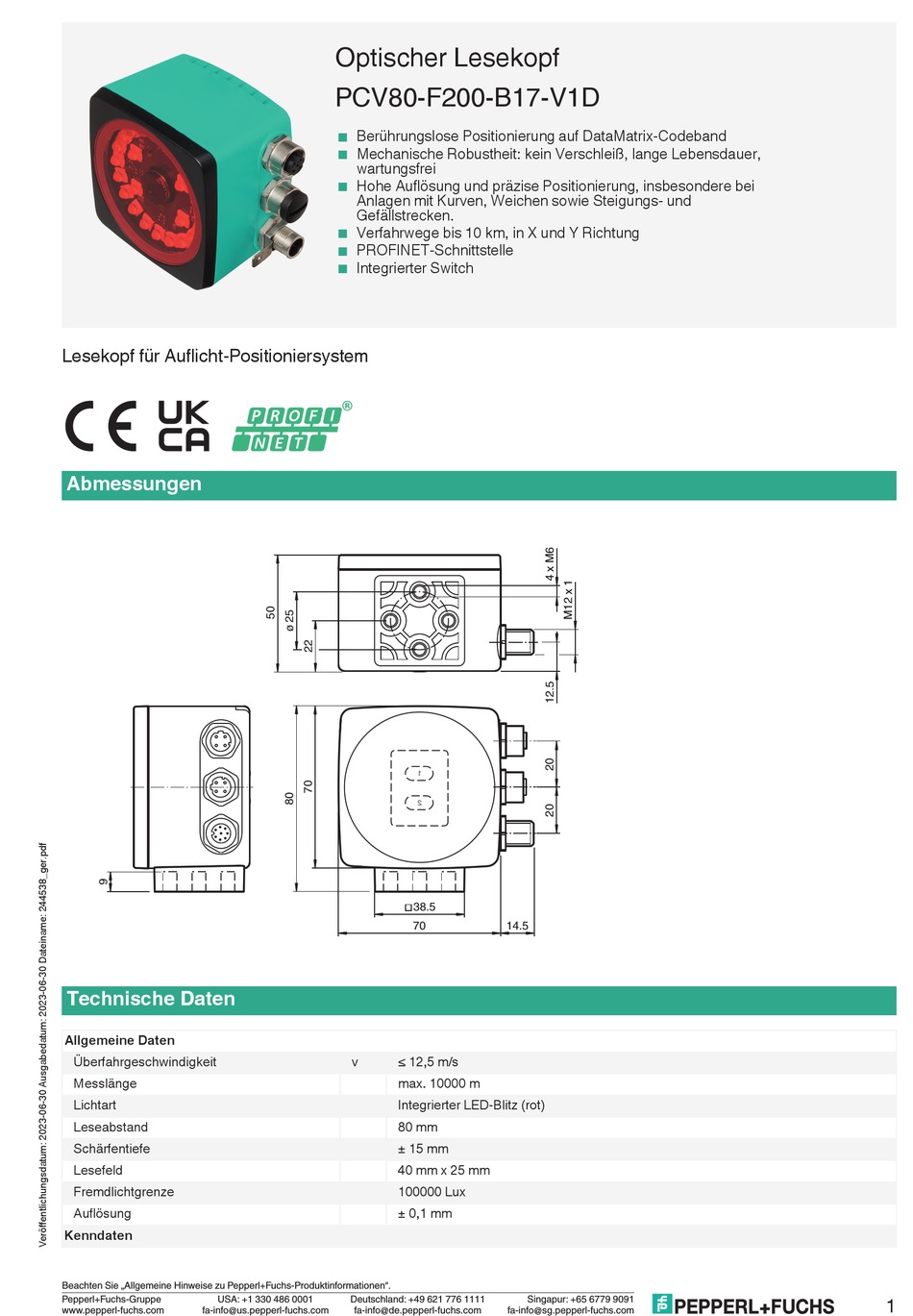

Lesekopf für Auflicht-Positioniersystem
Abmessungen
Technische Daten
Allgemeine Daten
Überfahrgeschwindigkeit
Messlänge
Lichtart
Leseabstand
Schärfentiefe
Lesefeld
Fremdlichtgrenze
Auflösung
Kenndaten
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
Optischer Lesekopf

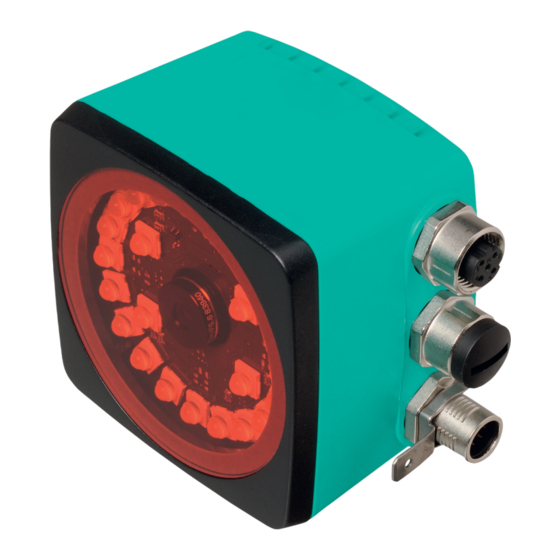

PCV80-F200-B17-V1D
<
Berührungslose Positionierung auf DataMatrix-Codeband
<
Mechanische Robustheit: kein Verschleiß, lange Lebensdauer,
wartungsfrei
<
Hohe Auflösung und präzise Positionierung, insbesondere bei
Anlagen mit Kurven, Weichen sowie Steigungs- und
Gefällstrecken.
<
Verfahrwege bis 10 km, in X und Y Richtung
<
PROFINET-Schnittstelle
<
Integrierter Switch
1
2
38.5
70
14.5
v
≤ 12,5 m/s
max. 10000 m
Integrierter LED-Blitz (rot)
80 mm
± 15 mm
40 mm x 25 mm
100000 Lux
± 0,1 mm
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
fa-info@sg.pepperl-fuchs.com
Singapur: +65 6779 9091
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Pepperl+Fuchs PCV80-F200-B17-V1D
Inhaltszusammenfassung für Pepperl+Fuchs PCV80-F200-B17-V1D
- Seite 1 ± 15 mm Lesefeld 40 mm x 25 mm Fremdlichtgrenze 100000 Lux Auflösung ± 0,1 mm Kenndaten Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com...
-
Seite 2: Technische Daten
Gehäusehöhe 70 mm Gehäusetiefe 50 mm Schutzart IP67 Material Gehäuse PC/ABS Masse ca. 200 g Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com... -
Seite 3: Anschlussbelegung
TX - TX - RX - RX - Anschlussbelegung Main Profinet 1 & 2 Kennlinie Koordinaten Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com... -
Seite 4: Passende Systemkomponenten
PCV-MB1 Befestigungswinkel für Lesekopf PCV* V19-G-ABG-PG9 Kabeldose M12 gerade A-kodiert 8-polig, für Kabeldurchmesser 5 - 8 mm, geschirmt, konfektionierbar Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com... - Seite 5 Kabeldose M12 gerade A-kodiert, 8-polig, PUR-Kabel grau, geschirmt V19-G-2M-PUR-ABG Kabeldose M12 gerade A-kodiert, 8-polig, PUR-Kabel grau, geschirmt V19-G-5M-PUR-ABG Kabeldose M12 gerade A-kodiert, 8-polig, PUR-Kabel grau, geschirmt Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen“. Pepperl+Fuchs-Gruppe USA: +1 330 486 0001 Deutschland: +49 621 776 1111 Singapur: +65 6779 9091 www.pepperl-fuchs.com...
-
Seite 6: Zusätzliche Informationen
Zusätzliche Informationen Allgemeines Der Lesekopf ist Teil des Positioniersystems im Auflichtverfahren von Pepperl+Fuchs. Er besteht unter anderem aus einem Kameramodul und einer integrierten Beleuchtungseinheit. Damit erfasst der Lesekopf Positionsmarken, welche in Form von DataMatrix-Codes auf einem selbstklebenden Codeband aufgebracht sind. Die Montage des Codebandes erfolgt in der Regel stationär an einem festen Teil der Anlage (Fahrstuhlschacht, Tragschiene einer EHB …) - die des Lesekopfes an einem sich parallel dazu beweglichen "Fahrzeug"...
