SmartLogger3000
Benutzerhandbuch

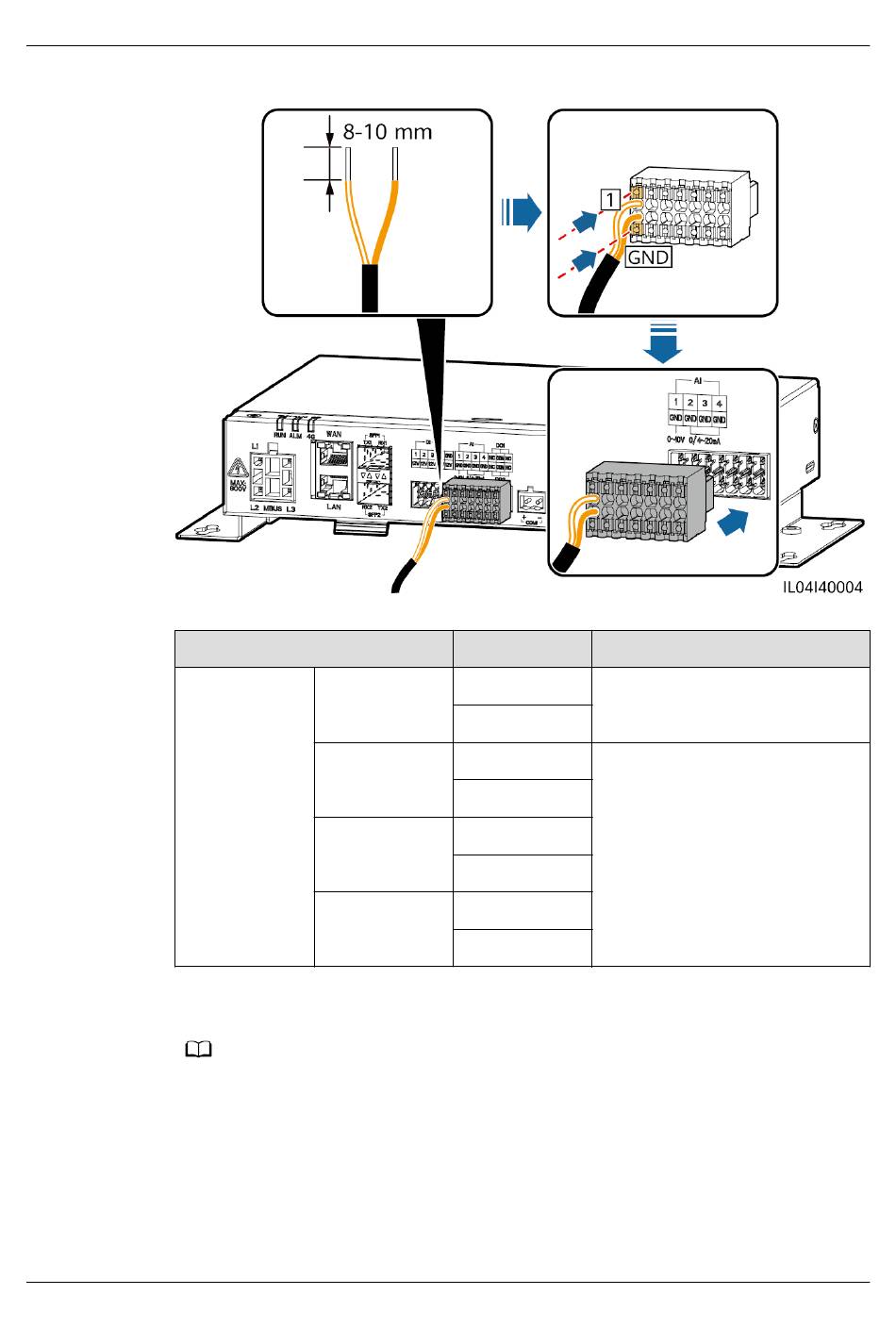

Abbildung 4-8 Anschließen des AI-Signalkabels
Anschluss
AI
----Ende
Ausgabe 09 (2023-09-20)
AI1
AI2
AI3
AI4
ANMERKUNG
Die AI-Anschlüsse 1, 2, 3 und 4 sind für AI+ Signale und der GND-Anschluss ist für AI– Signale.
Copyright © Huawei Technologies Co., Ltd.
Aufdruck Beschreibung
1 Unterstützt 0–10 V
Eingangsspannung.
GND
2 Unterstützt 0–20 mA oder 4–20
mA Eingangsstrom.
GND
3
GND
4
GND
4 Kabelanschlüsse
